Bộ Vi Sai Ô Tô: Cấu Tạo, Nguyên Lý Và Phân Loại Chi Tiết Chuyên Sâu

Bộ vi sai ô tô là trái tim cơ học của hệ thống truyền động xe hơi, một bộ phận không thể thiếu giúp xe vận hành ổn định và an toàn. Bộ phận then chốt này giải quyết bài toán vật lý phức tạp khi xe di chuyển qua góc cua, nơi các bánh xe cần quay với tốc độ khác nhau để tránh hiện tượng trượt bánh. Sự có mặt của bộ vi sai ô tô cho phép phân phối linh hoạt mô-men xoắn từ động cơ đến các bánh xe. Điều này đảm bảo lực kéo luôn được duy trì tối ưu, đặc biệt quan trọng đối với xe địa hình.

Tầm Quan Trọng Và Nguyên Lý Vật Lý Của Bộ Vi Sai

Việc di chuyển của một chiếc xe tưởng chừng đơn giản, nhưng lại đòi hỏi một cơ chế phức tạp để xử lý sự khác biệt về quãng đường di chuyển của các bánh xe. Nếu thiếu bộ vi sai ô tô, hai bánh xe trên cùng một trục sẽ bị khóa cứng, buộc phải quay cùng tốc độ. Khi xe rẽ, bánh ngoài sẽ bị kéo lê, gây ra mòn lốp nhanh chóng và mất kiểm soát lái.

Định Nghĩa Bộ Vi Sai Và Sự Cần Thiết

Bộ vi sai (Differential) là một cơ cấu cơ khí được đặt giữa hai bánh xe chủ động. Chức năng cơ bản của nó là cho phép các bánh xe quay độc lập, nghĩa là mỗi bánh có thể quay với tốc độ khác nhau. Đây là yếu tố then chốt giúp xe vào cua mượt mà, ổn định và bảo vệ lốp xe khỏi bị trượt. Sự phát minh của bộ vi sai đã cách mạng hóa ngành công nghiệp ô tô.

Ba Chức Năng Cốt Lõi Trên Ô Tô

Bộ vi sai thực hiện ba chức năng chính trong hệ thống truyền lực của xe. Thứ nhất là truyền mô-men xoắn từ động cơ, thông qua trục các-đăng (nếu là xe dẫn động cầu sau hoặc 4×4), đến các bánh xe.

Chức năng thứ hai là giảm tốc. Tốc độ quay của động cơ thường rất cao, cần được giảm xuống trước khi truyền tới bánh xe. Cặp bánh răng chủ động và bánh răng bị động trong vi sai đảm nhận vai trò này, đây là cơ cấu giảm tốc cuối cùng.

Chức năng quan trọng nhất là phân phối mô-men xoắn. Nó phải đảm bảo hai bánh xe trên cùng một trục nhận được mô-men xoắn bằng nhau và cho phép chúng quay với tốc độ chênh lệch khi cần thiết.

Vật Lý Học Khi Xe Vào Cua

Khi một chiếc xe thực hiện thao tác vào cua, bánh xe nằm ở phía ngoài của khúc cua phải di chuyển một quãng đường dài hơn đáng kể so với bánh xe nằm phía bên trong. Điều này có nghĩa là bánh ngoài buộc phải quay nhanh hơn bánh trong.

Nếu hai bánh xe bị khóa, mô-men xoắn từ động cơ không thể phân bổ linh hoạt. Hậu quả là bánh xe bên trong sẽ phải chịu tải lớn, có xu hướng trượt, trong khi bánh ngoài bị ép buộc phải trượt để bù đắp sự khác biệt về quãng đường. Bộ vi sai ô tô giải quyết triệt để vấn đề này, đảm bảo lực kéo tối ưu ở mọi điều kiện vận hành.

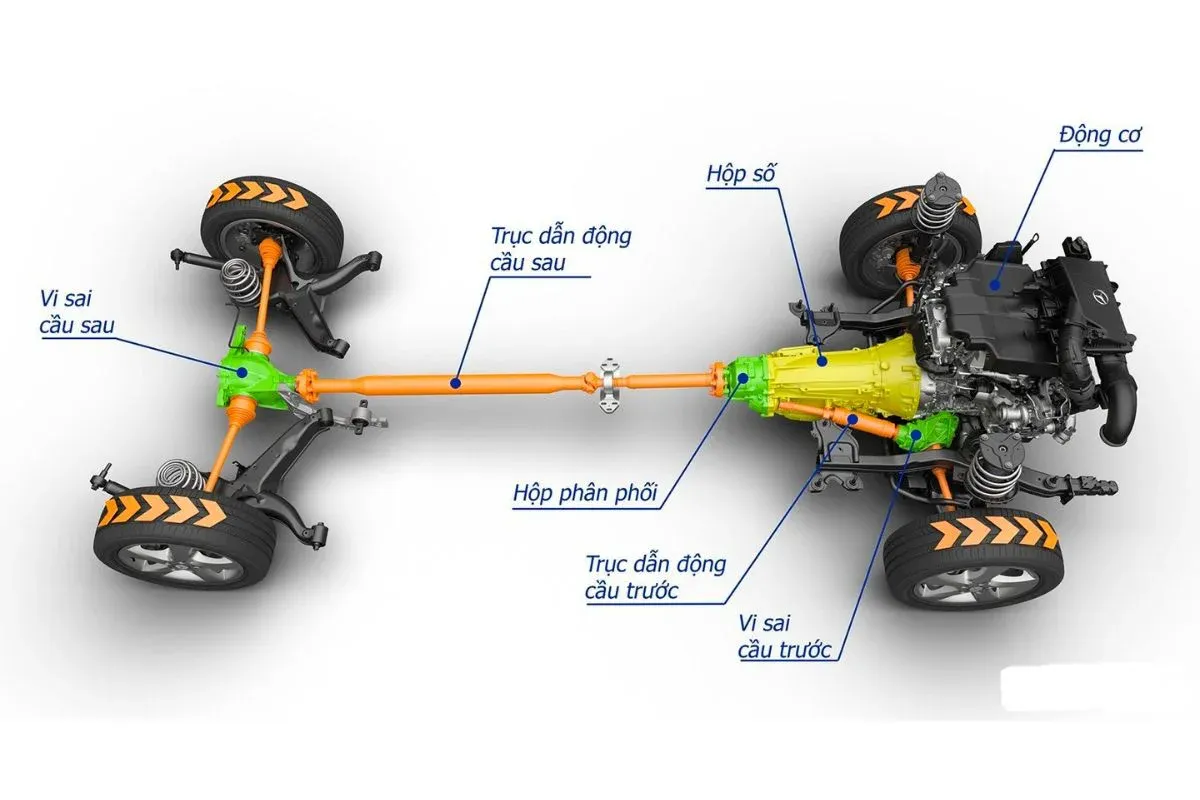

Vi sai ô tô có nhiệm vụ thực hiện việc chia mô-men xoắn của các động cơ làm hai đường

Cấu Tạo Chi Tiết Của Bộ Vi Sai Ô Tô Tiêu Chuẩn

Để hiểu rõ cách thức hoạt động, cần nắm vững các thành phần cơ khí cấu tạo nên bộ vi sai ô tô. Vi sai tiêu chuẩn thường có cấu tạo tương đối giống nhau giữa các dòng xe, chỉ khác biệt ở vật liệu và độ chính xác gia công.

Các Bộ Phận Cơ Bản Và Vai Trò Chính

Bộ vi sai bao gồm một vỏ vi sai chắc chắn, bảo vệ các bộ phận bên trong. Vỏ này được gắn trực tiếp với bánh răng bị động lớn, còn gọi là bánh răng vành (Ring Gear).

Bánh răng vành nhận lực từ trục chủ động (Pinion gear) và truyền chuyển động xoay vào vỏ vi sai. Bên trong vỏ vi sai là hệ thống các bánh răng nhỏ hơn, bao gồm bánh răng hành tinh (Planet Gears) và hai bánh răng bán trục (Side Gears).

Bán trục là các trục thép cường độ cao, truyền lực trực tiếp từ bánh răng bán trục ra đến các bánh xe. Toàn bộ hệ thống này được đặt trên các ổ bi (Bearings) chất lượng cao để giảm ma sát và mài mòn.

Chi Tiết Hoạt Động Của Cặp Bánh Răng Chủ Động

Cặp bánh răng chủ động bao gồm bánh răng Pinion (trục chủ động) và bánh răng Vành (Ring Gear). Bánh răng Pinion được nối với trục truyền động (trục các-đăng hoặc trục ra của hộp số).

Cặp bánh răng này thường là loại bánh răng côn xoắn (hypoid gear) để tạo ra sự ăn khớp mượt mà, yên tĩnh và giảm tốc hiệu quả. Cặp bánh răng này đóng vai trò quan trọng trong việc điều chỉnh tỷ số truyền cuối cùng của hệ thống.

Vai Trò Của Bánh Răng Hành Tinh

Bánh răng hành tinh (còn gọi là bánh răng nhện) là linh hồn của bộ vi sai. Chúng là những bánh răng nhỏ nằm bên trong vỏ vi sai, được gắn trên một trục cố định vào vỏ. Bánh răng hành tinh ăn khớp với cả hai bánh răng bán trục.

Khi xe chạy thẳng, bánh răng hành tinh không quay quanh trục của chính nó mà chỉ quay cùng với vỏ vi sai. Khi xe vào cua, bánh răng hành tinh bắt đầu quay quanh trục của mình, đóng vai trò như một đòn bẩy điều chỉnh. Cơ chế này giúp phân chia tốc độ quay giữa hai bánh răng bán trục một cách linh hoạt, cho phép chúng quay khác tốc độ nhau.

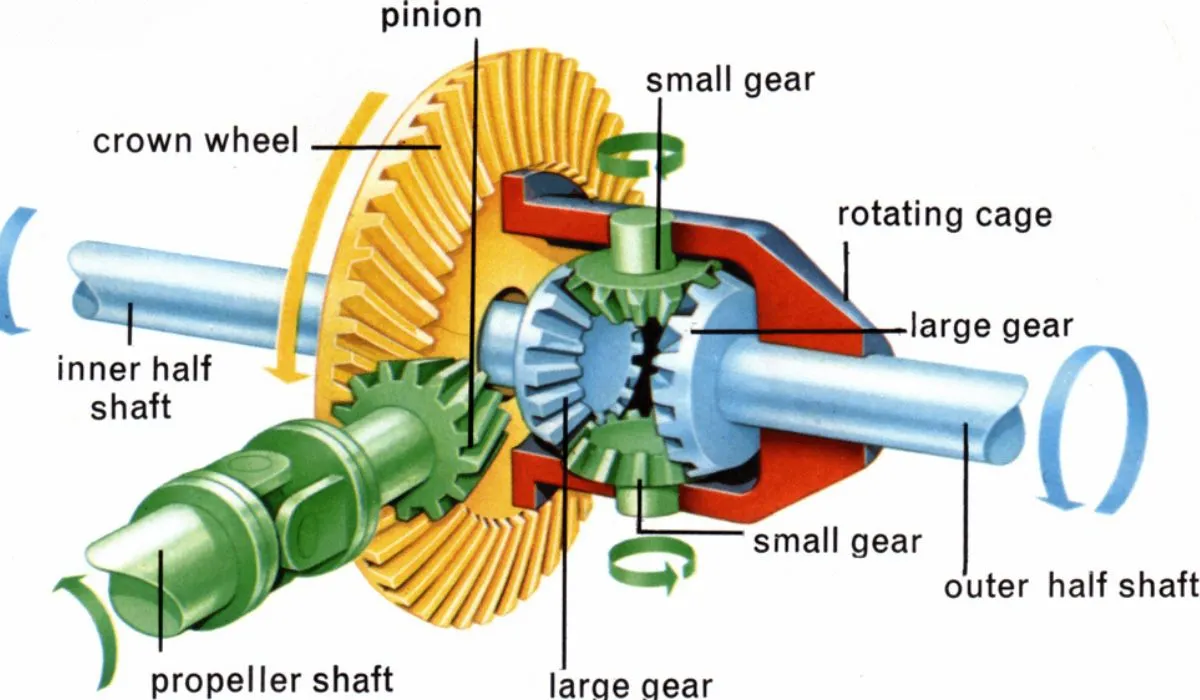

Cấu tạo của bộ vi sai trên ô tô.

Giải Mã Nguyên Lý Hoạt Động Của Vi Sai Mở

Vi sai mở (Open Differential) là loại vi sai cơ bản nhất, được sử dụng rộng rãi trên hầu hết các dòng xe phổ thông. Nó hoạt động dựa trên nguyên tắc phân chia mô-men xoắn bằng nhau cho hai bánh xe, bất kể sự khác biệt về tốc độ quay.

Hoạt Động Khi Di Chuyển Đường Thẳng

Khi xe di chuyển trên một đoạn đường thẳng và bằng phẳng, hai bánh xe chủ động quay với tốc độ như nhau. Mô-men xoắn được truyền từ trục Pinion đến bánh răng Vành, làm quay vỏ vi sai.

Trong tình huống này, hai bánh răng bán trục quay cùng tốc độ, và bánh răng hành tinh hoàn toàn đứng yên so với vỏ vi sai (chỉ quay cùng vỏ vi sai). Điều này đảm bảo lực kéo được phân bố cân bằng cho cả hai bánh xe.

Hoạt Động Khi Xe Chuyển Hướng (Vào Cua)

Khi xe bắt đầu vào cua, bánh xe bên ngoài sẽ tăng tốc, và bánh xe bên trong sẽ giảm tốc. Sự chênh lệch tốc độ này được hấp thụ bởi bánh răng hành tinh.

Bánh răng hành tinh bắt đầu quay trên trục của mình, đẩy bánh răng bán trục ngoài quay nhanh hơn và bánh răng bán trục trong quay chậm lại. Tổng mô-men xoắn truyền đến hai bánh xe vẫn được giữ nguyên, nhưng tốc độ quay đã được điều chỉnh một cách hiệu quả.

Hạn Chế Lớn Nhất Của Vi Sai Mở

Mặc dù hoạt động hoàn hảo trong điều kiện đường khô ráo, vi sai mở bộc lộ nhược điểm lớn khi một bánh xe mất độ bám. Ví dụ, khi một bánh xe rơi vào vũng bùn hoặc đi vào lớp băng trơn.

Nguyên tắc của vi sai mở là phân phối mô-men xoắn bằng nhau cho cả hai bánh xe. Mô-men xoắn tối đa mà vi sai có thể truyền đến bánh xe là bằng mô-men xoắn cần thiết để làm bánh xe ít bám nhất bị trượt. Kết quả là, bánh xe mất độ bám sẽ quay tít (vì lực cản rất nhỏ), trong khi bánh xe còn lại, dù vẫn còn độ bám, cũng chỉ nhận được một mô-men xoắn nhỏ và không đủ để đẩy xe thoát khỏi tình trạng sa lầy.

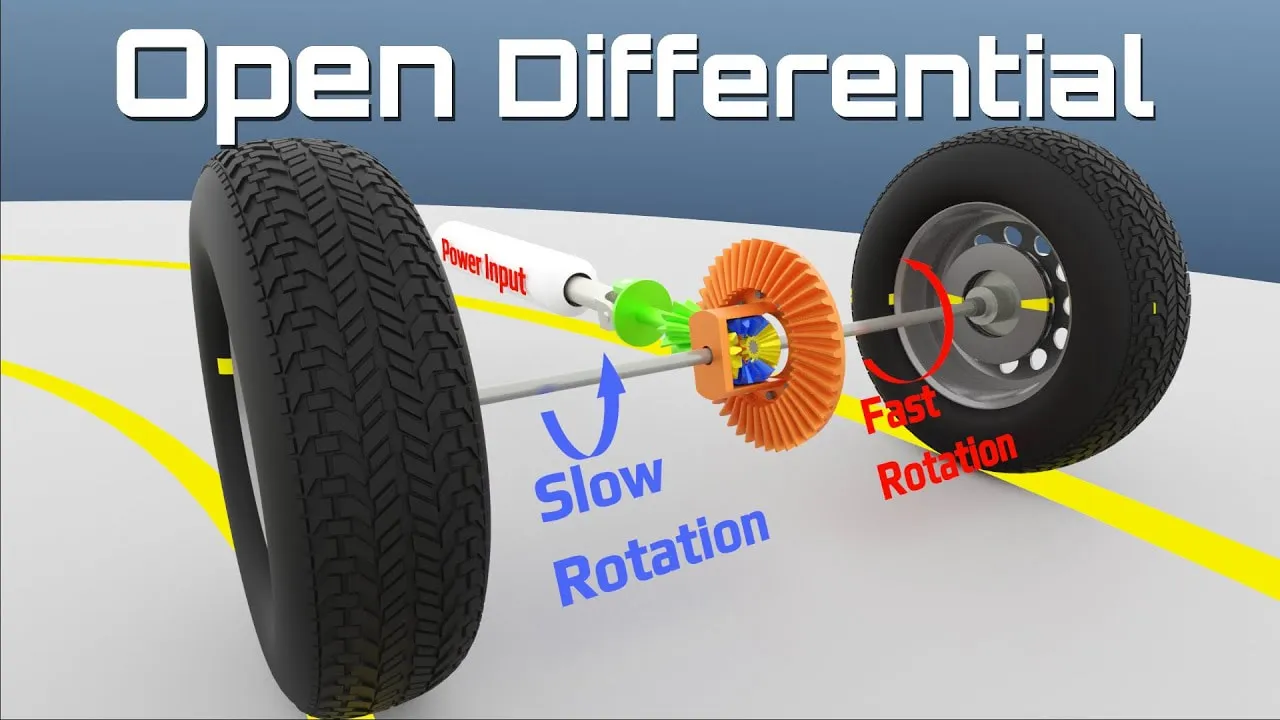

Cấu tạo, nguyên lý hoạt động của vi sai mở.

Phân Tích Chuyên Sâu Các Loại Bộ Vi Sai Hiện Đại

Để khắc phục nhược điểm của vi sai mở, các nhà sản xuất đã phát triển nhiều loại bộ vi sai ô tô tiên tiến hơn, được gọi chung là vi sai hạn chế trượt (Limited Slip Differential – LSD) hoặc vi sai khóa. Những loại này được thiết kế để kiểm soát sự phân phối mô-men xoắn tốt hơn.

Vi Sai Hạn Chế Trượt (LSD) Dạng Ly Hợp Ma Sát

Vi sai hạn chế trượt dạng ly hợp (Clutch-type LSD) là một trong những loại phổ biến nhất trên xe hiệu suất cao và xe tải. Cấu tạo của nó tương tự vi sai mở nhưng được bổ sung thêm các bộ ly hợp ma sát (clutch packs) đặt giữa bánh răng bán trục và vỏ vi sai.

Khi một bánh xe bắt đầu trượt, sự chênh lệch tốc độ quay tạo ra một lực đẩy các đĩa ly hợp nén lại với nhau. Lực ma sát được tạo ra này làm giới hạn sự quay khác nhau giữa hai bánh xe. Bằng cách “hạn chế trượt”, một phần mô-men xoắn sẽ được truyền sang bánh xe có độ bám tốt hơn, giúp xe duy trì lực kéo. Mức độ hạn chế trượt có thể điều chỉnh được (ví dụ: 1-way, 1.5-way, 2-way).

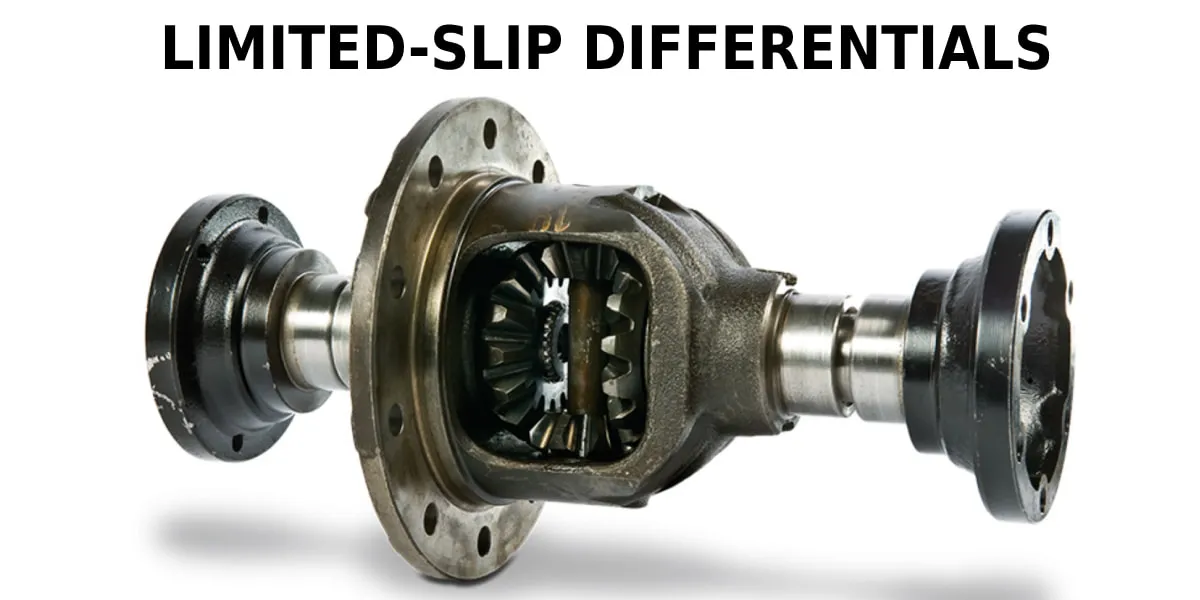

Cấu tạo, nguyên lý hoạt động của vi sai chống trượt.

Vi Sai Torsen (Torque-Sensing) Với Cơ Cấu Bánh Răng Xoắn Ốc

Vi sai Torsen (viết tắt của Torque-Sensing) hoạt động hoàn toàn bằng cơ học thông qua cơ cấu bánh răng xoắn ốc (worm gears) thay thế cho bánh răng hành tinh truyền thống. Đây là một loại vi sai cảm ứng mô-men xoắn.

Ưu điểm lớn nhất của Torsen là khả năng tự động phân phối mô-men xoắn theo tỷ lệ (ví dụ: 2:1, 3:1) đến bánh xe có độ bám tốt hơn mà không cần hệ thống điện tử can thiệp. Khi bánh xe bắt đầu trượt, các bánh răng xoắn ốc tự khóa với nhau do ma sát, ngăn chặn sự chênh lệch tốc độ quá lớn và truyền lực đến bánh xe còn lại. Torsen hoạt động liên tục, mượt mà và không cần bảo dưỡng ly hợp ma sát.

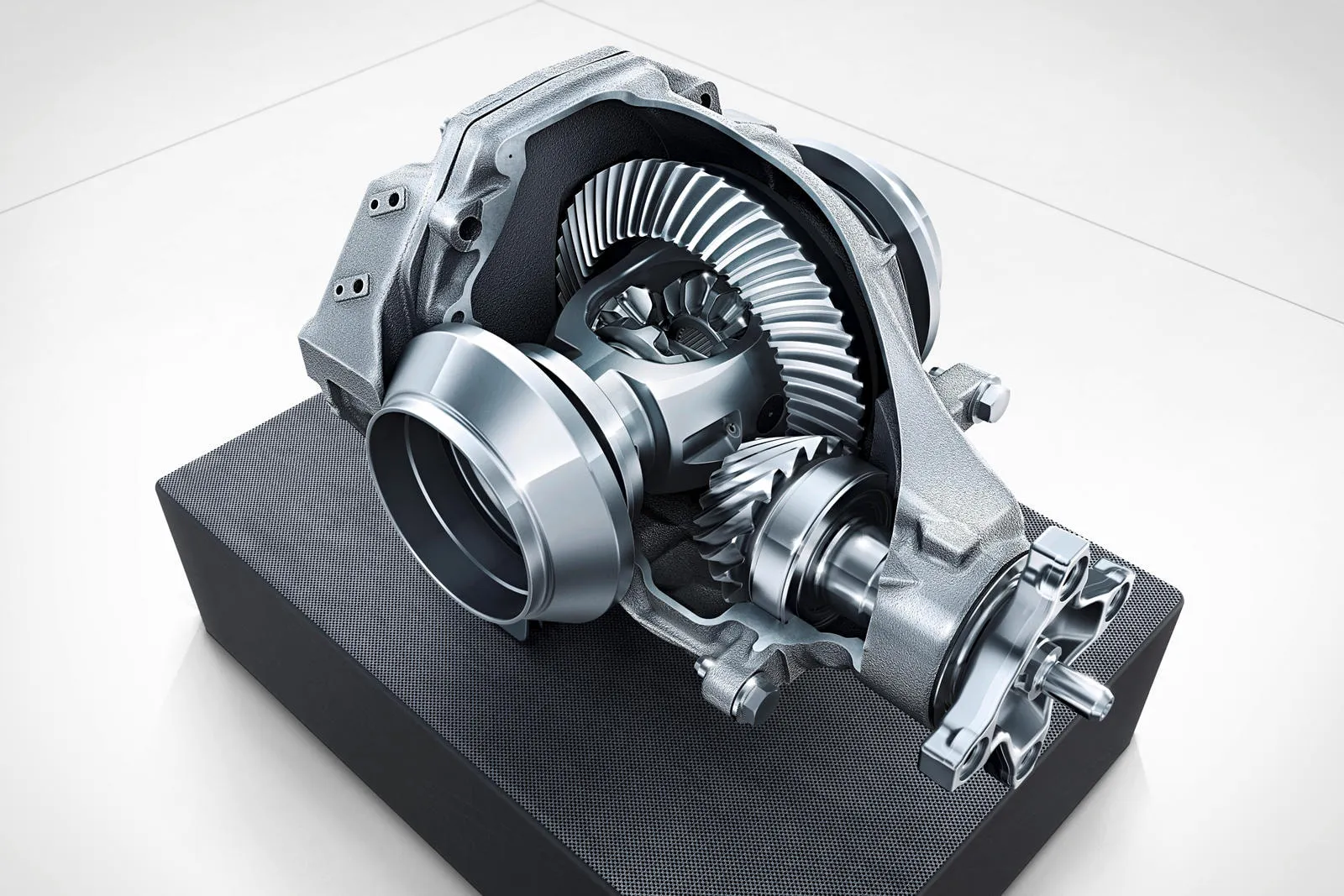

Cấu tạo, nguyê lý hoạt động của bộ vi sai Toren

Vi Sai Khóa (Locking Differential) Cho Ứng Dụng Địa Hình

Vi sai khóa (Locking Differential) là giải pháp tối ưu cho những chiếc xe địa hình chuyên dụng, nơi lực kéo tối đa là ưu tiên hàng đầu. Khi được kích hoạt, thường bằng công tắc điện hoặc khí nén, cơ cấu khóa sẽ khóa cứng hai bán trục lại với nhau.

Khi vi sai bị khóa, hai bánh xe sẽ buộc phải quay với cùng một tốc độ, hoàn toàn loại bỏ khả năng vi sai hoạt động. Điều này đảm bảo rằng 100% mô-men xoắn được phân phối đều cho cả hai bánh xe, ngay cả khi một bánh hoàn toàn mất độ bám. Tuy nhiên, vi sai khóa tuyệt đối không được sử dụng trên đường nhựa thông thường vì nó sẽ gây ảnh hưởng nghiêm trọng đến khả năng đánh lái và gây mòn lốp nhanh.

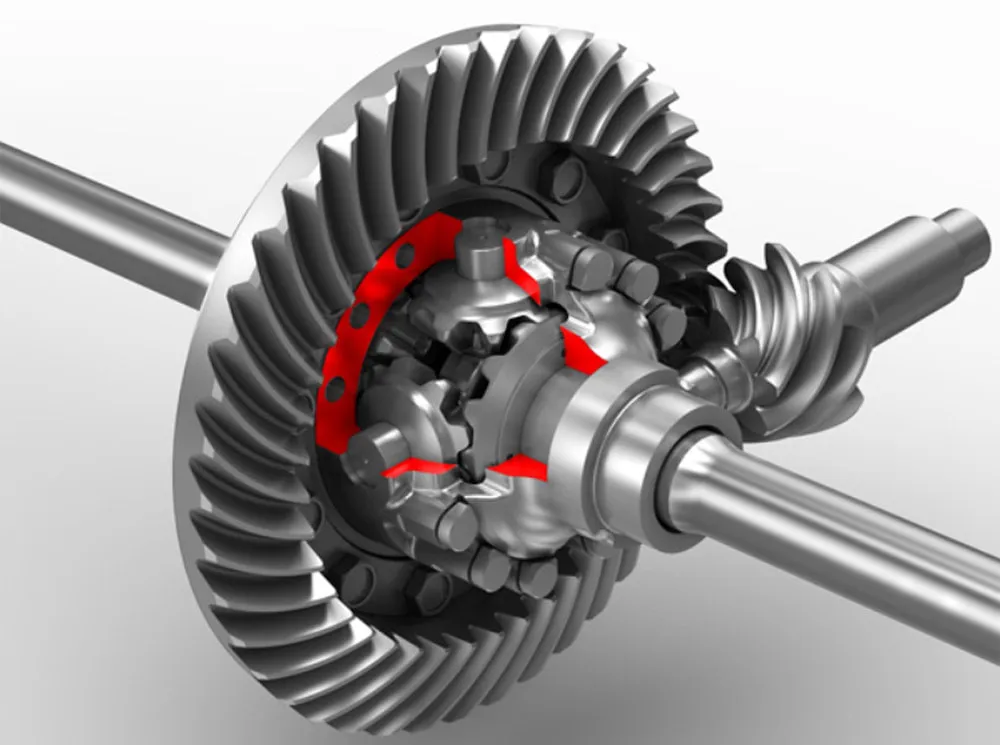

Cấu tạo, nguyên lý hoạt động của vi sai khóa.

Vi Sai Điều Khiển Điện Tử Và Sự Tích Hợp ESP

Trong các dòng xe hiện đại, đặc biệt là xe thể thao và xe sang, vi sai điều khiển điện tử (E-Diff hoặc EDLC – Electronic Differential Lock Control) ngày càng phổ biến. Loại vi sai này có thể là vi sai mở hoặc LSD cơ học kết hợp với các cảm biến tốc độ bánh xe và hệ thống cân bằng điện tử (ESP/ESC).

Khi hệ thống phát hiện một bánh xe quay quá nhanh (bị trượt), nó sẽ áp dụng phanh nhẹ lên bánh xe đó. Hành động phanh này tạo ra một lực cản, làm tăng mô-men xoắn truyền đến bánh xe đối diện (bánh xe còn độ bám) thông qua cơ chế vi sai mở. Phương pháp này mô phỏng lại hiệu quả của LSD một cách điện tử, tối ưu hóa lực kéo và khả năng xử lý của xe trong mọi điều kiện vận hành.

Dầu Vi Sai: Chất Bôi Trơn Quyết Định Tuổi Thọ Của Hệ Thống

Dầu vi sai (Differential Fluid) là một yếu tố thường bị bỏ qua nhưng lại cực kỳ quan trọng đối với tuổi thọ và hiệu suất của bộ vi sai ô tô. Đây là loại dầu chuyên dụng, chịu tải trọng lớn và phải hoạt động trong điều kiện nhiệt độ cao.

Tầm Quan Trọng Của Dầu Nhớt Vi Sai

Dầu vi sai thực hiện hai chức năng chính. Thứ nhất, nó bôi trơn tất cả các bánh răng và ổ bi phức tạp bên trong, giảm thiểu ma sát và ngăn ngừa sự mài mòn sớm. Do vi sai hoạt động dưới áp lực lớn và tốc độ cao, chất bôi trơn phải có khả năng chịu tải cực áp.

Thứ hai, dầu đóng vai trò là chất làm mát. Khi các bánh răng ăn khớp, chúng tạo ra nhiệt lớn. Dầu vi sai luân chuyển giúp hấp thụ và tản nhiệt ra vỏ vi sai, giữ cho nhiệt độ hoạt động của các bộ phận cơ khí ở mức an toàn.

Tiêu Chuẩn Dầu Và Phụ Gia Đặc Biệt

Hầu hết các nhà sản xuất khuyến nghị sử dụng dầu bánh răng (gear oil) đạt tiêu chuẩn GL-5 của API. Tiêu chuẩn GL-5 có chứa các chất phụ gia chống mài mòn và chịu cực áp (EP – Extreme Pressure) dựa trên lưu huỳnh-phốt pho mạnh mẽ hơn so với GL-4. Độ nhớt phổ biến là 75W-90.

Đối với vi sai hạn chế trượt dạng ly hợp (Clutch-type LSD), cần bổ sung thêm Phụ gia Ma sát (Friction Modifier). Phụ gia này làm giảm độ bám của các đĩa ly hợp để ngăn chặn tiếng ồn và sự rung lắc (chatter) khi xe vào cua, đảm bảo LSD hoạt động êm ái.

Hậu Quả Khi Sử Dụng Sai Loại Dầu

Việc sử dụng dầu không đúng tiêu chuẩn sẽ dẫn đến hậu quả nghiêm trọng. Dầu có cấp độ GL không phù hợp (quá thấp) sẽ không đủ khả năng bảo vệ bánh răng Pinion và Vành dưới tải cực áp. Điều này gây ra hiện tượng mài mòn nhanh chóng, sinh nhiệt quá mức, và dẫn đến hư hỏng vi sai chỉ sau một thời gian ngắn. Đối với LSD, việc bỏ qua phụ gia ma sát sẽ gây ra tiếng ồn khó chịu, làm giảm tuổi thọ của bộ ly hợp ma sát.

Chẩn Đoán Và Khắc Phục Các Lỗi Thường Gặp Của Bộ Vi Sai

Mặc dù được thiết kế để bền bỉ, bộ vi sai ô tô vẫn có thể gặp sự cố. Việc nhận biết các dấu hiệu hư hỏng sớm là rất quan trọng để tránh các chi phí sửa chữa lớn.

Tiếng Ồn Bất Thường Và Các Dạng Âm Thanh Khác Nhau

Tiếng ồn từ bộ vi sai là dấu hiệu hư hỏng phổ biến nhất. Các âm thanh khác nhau cho biết vấn đề khác nhau. Tiếng hú, rít lớn (howling) khi tăng tốc hoặc giảm tốc thường cho thấy bánh răng Pinion và Vành bị lắp đặt sai độ sâu ăn khớp (backlash) hoặc bị mòn.

Tiếng kêu lách cách (clicking) hoặc lụp bụp khi vào cua thường chỉ ra vấn đề với bánh răng hành tinh hoặc bánh răng bán trục bị mòn/hỏng. Tiếng rít hoặc tiếng vo ve liên tục có thể là dấu hiệu của ổ bi bị mòn hoặc hỏng hóc. Chủ xe cần kiểm tra và thay thế dầu nhớt định kỳ và mang xe đến gara ngay khi phát hiện tiếng ồn lạ.

Hiện Tượng Rò Rỉ Dầu Và Vấn Đề Phớt Làm Kín

Rò rỉ dầu vi sai là một vấn đề nghiêm trọng. Nếu mức dầu quá thấp, các bộ phận bên trong sẽ bị thiếu bôi trơn và làm mát, dẫn đến hỏng hóc nhanh chóng do nhiệt và ma sát. Dầu rò rỉ thường xuất hiện dưới dạng vết dầu loang dưới gầm xe, gần cầu xe.

Nguyên nhân chính là do các gioăng và phớt làm kín (seals) bị chai, rách hoặc mòn sau thời gian sử dụng. Các vị trí rò rỉ phổ biến là phớt trục Pinion và phớt bán trục. Để khắc phục, cần thay thế phớt bị hỏng và đảm bảo siết chặt các ốc vít đúng mô-men xoắn.

Hư Hỏng Cơ Học: Mòn Và Gãy Bánh Răng

Hư hỏng bánh răng có thể do xe thường xuyên chở quá tải, lái xe khắc nghiệt (như off-road mạnh), hoặc sử dụng dầu bôi trơn kém chất lượng. Bánh răng bị mòn sẽ làm tăng độ rơ (play) trong hệ thống, gây ra tiếng ồn và rung lắc.

Nếu bánh răng bị gãy, xe có thể bị khóa bánh hoặc không thể di chuyển. Việc này thường đòi hỏi phải tháo toàn bộ vi sai ra khỏi xe để thay thế các bộ phận bánh răng bên trong, một quy trình sửa chữa tốn kém và đòi hỏi kỹ thuật viên chuyên nghiệp.

Các Vấn Đề Liên Quan Đến Bán Trục Và Ổ Bi

Các ổ bi đỡ bánh răng Pinion và bánh răng Vành chịu tải rất lớn. Khi ổ bi bị mòn hoặc hỏng, chúng sẽ tạo ra tiếng ồn vo ve đặc trưng và làm tăng ma sát. Nếu không được thay thế kịp thời, ổ bi hỏng có thể làm thay đổi vị trí ăn khớp của các bánh răng, dẫn đến hỏng hóc dây chuyền.

Ngoài ra, bán trục có thể bị cong hoặc gãy do va đập mạnh hoặc quá tải. Một bán trục bị hỏng sẽ gây ra rung lắc dữ dội khi xe di chuyển. Cần kiểm tra kỹ lưỡng các bộ phận này khi xe có dấu hiệu rung lắc hoặc phát ra tiếng ồn lớn.

Hướng Dẫn Bảo Dưỡng Định Kỳ Bộ Vi Sai Ô Tô Hiệu Quả

Bảo dưỡng định kỳ là biện pháp hiệu quả nhất để kéo dài tuổi thọ và duy trì hiệu suất tối đa cho bộ vi sai ô tô. Việc này không chỉ giúp tiết kiệm chi phí sửa chữa lớn mà còn đảm bảo an toàn khi vận hành xe.

Lợi Ích Của Bảo Dưỡng Đúng Cách

Bảo dưỡng đúng cách giúp loại bỏ các cặn bẩn và mạt kim loại tích tụ trong dầu, ngăn chặn chúng gây mài mòn các bộ phận chính xác. Thay dầu mới với các chất phụ gia cần thiết giúp hệ thống bánh răng được bôi trơn tối ưu, giảm ma sát và giảm nhiệt độ hoạt động. Nhờ đó, vi sai hoạt động êm ái hơn, giảm tiếng ồn, và góp phần giảm tiêu hao nhiên liệu.

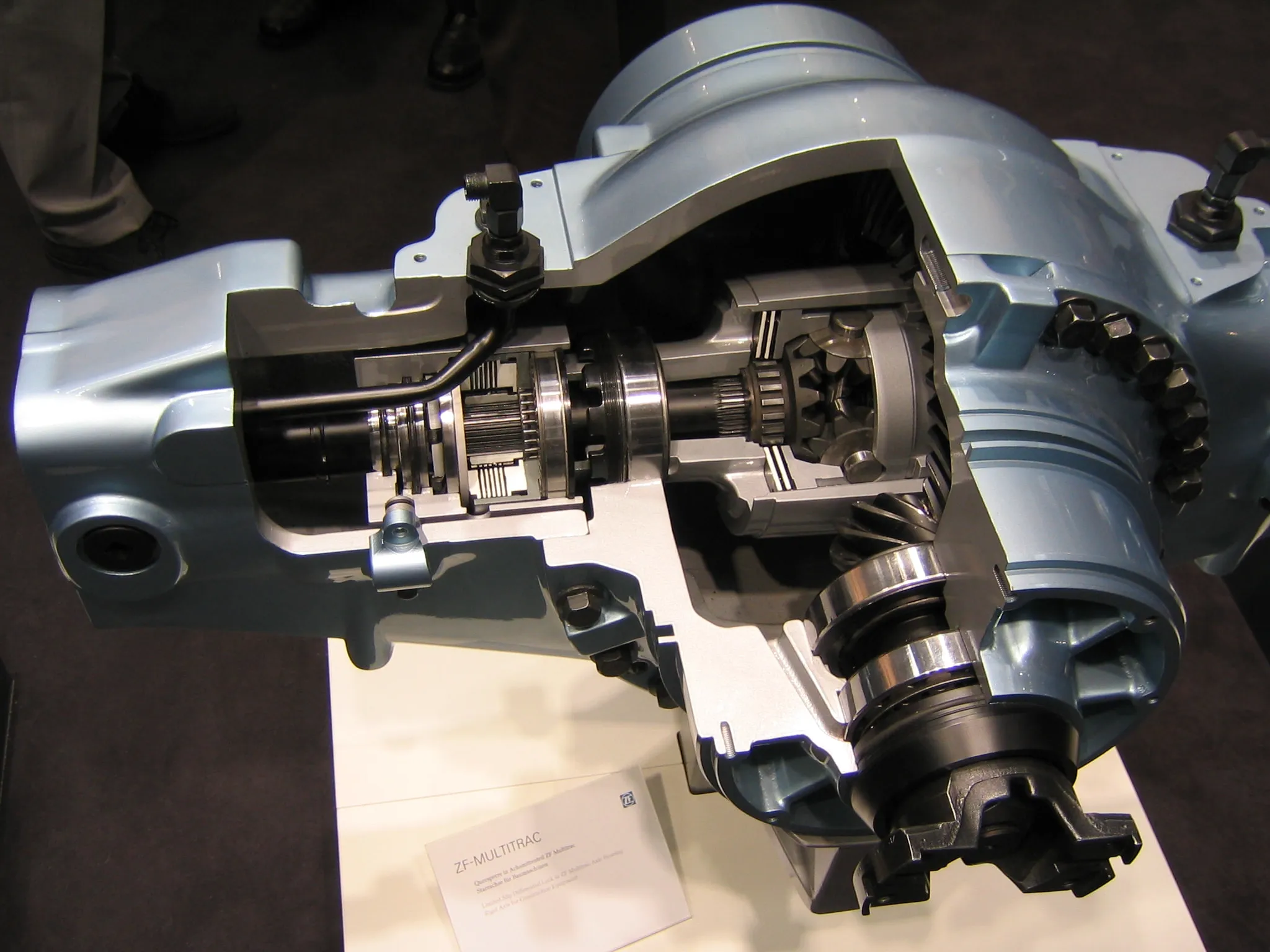

Bảo dưỡng bộ vi sai thường xuyên và đúng cách giúp tăng hiệu suất vận hành.

Quy Trình Kiểm Tra Và Thay Dầu Vi Sai Chuẩn Kỹ Thuật

Quy trình bảo dưỡng cơ bản bao gồm việc kiểm tra mức dầu và chất lượng dầu. Dầu vi sai khỏe mạnh nên có màu vàng hoặc hơi hổ phách. Dầu bị đục, có màu đen hoặc có mùi khét là dấu hiệu cần phải thay thế ngay lập tức.

Việc thay dầu cần phải sử dụng đúng loại dầu và độ nhớt theo khuyến cáo của nhà sản xuất. Đối với các dòng xe có LSD ly hợp, việc đảm bảo thêm phụ gia ma sát là bắt buộc. Kỹ thuật viên cũng cần kiểm tra các gioăng phớt, siết lại các bu-lông và kiểm tra độ rơ của trục bánh xe.

Lịch Bảo Dưỡng Theo Khuyến Nghị Của Nhà Sản Xuất

Lịch thay dầu vi sai thường dài hơn so với dầu động cơ. Thông thường, các nhà sản xuất khuyến cáo thay dầu vi sai sau mỗi 40.000 đến 60.000 km, hoặc sau khoảng 2 đến 3 năm sử dụng, tùy điều kiện nào đến trước. Tuy nhiên, đối với xe thường xuyên hoạt động trong điều kiện khắc nghiệt (kéo tải nặng, off-road, lái xe tốc độ cao), chu kỳ bảo dưỡng nên được rút ngắn lại. Bên cạnh lịch bảo dưỡng định kỳ, bất kỳ dấu hiệu bất thường nào như tiếng ồn hoặc rò rỉ dầu đều cần được kiểm tra ngay.

Bộ vi sai ô tô là một trong những bộ phận cơ khí hoạt động hiệu quả nhất trong xe, chịu trách nhiệm cho sự ổn định và an toàn khi xe di chuyển, đặc biệt là khi vào cua. Việc lựa chọn và bảo dưỡng bộ vi sai ô tô đúng cách, từ việc sử dụng dầu nhớt chuẩn đến việc nhận biết sớm các dấu hiệu hư hỏng, là chìa khóa để đảm bảo trải nghiệm lái xe trọn vẹn và tuổi thọ lâu dài cho chiếc xe của bạn.
