Các Loại Cảm Biến Trên Ô Tô: Hướng Dẫn Chi Tiết Về Chức Năng Và Nguyên Lý Hoạt Động

Trong kỷ nguyên công nghệ ô tô hiện đại, hệ thống cảm biến đóng vai trò không thể thiếu. Chúng được ví như các “giác quan” điện tử, thu thập dữ liệu quan trọng và truyền về Bộ Điều Khiển Trung Tâm (ECU). Việc hiểu rõ các loại cảm biến trên ô tô là bước cần thiết để tối ưu hóa hiệu suất, giảm thiểu tiêu thụ nhiên liệu, và đảm bảo vận hành an toàn. Các cảm biến này hình thành một mạng lưới điện tử phức tạp, cung cấp thông tin chính xác về các điều kiện hoạt động của động cơ, từ tốc độ quay đến nhiệt độ và áp suất khí nạp. Bài viết này sẽ phân tích chuyên sâu chức năng, vị trí và nguyên lý của từng loại cảm biến, giúp người lái và thợ kỹ thuật nắm vững kiến thức về Chẩn đoán lỗi và bảo trì xe.

Vai Trò Tổng Quát Của Hệ Thống Cảm Biến Trong Xe Hiện Đại

Cảm biến ô tô chịu trách nhiệm chuyển đổi các hiện tượng vật lý (như nhiệt độ, áp suất, tốc độ) thành tín hiệu điện áp hoặc tần số. ECU sử dụng các tín hiệu này để đưa ra quyết định điều khiển, ví dụ như thời điểm phun nhiên liệu hay góc đánh lửa sớm. Sự chính xác của cảm biến quyết định hiệu quả của Hệ thống điều khiển động cơ (Engine Management System).

Hệ thống này giúp động cơ hoạt động ở trạng thái lý tưởng nhất, tối ưu hóa công suất, đồng thời giảm thiểu lượng khí thải độc hại ra môi trường. Nếu bất kỳ cảm biến nào bị hỏng, ECU sẽ không thể điều chỉnh chính xác, dẫn đến hiệu suất giảm sút hoặc xe không thể khởi động.

Các Cảm Biến Chủ Yếu Trong Hệ Thống Quản Lý Động Cơ

Hệ thống quản lý động cơ là nơi tập trung nhiều cảm biến quan trọng nhất. Chúng đảm bảo quá trình đốt cháy diễn ra hiệu quả, từ việc đo lượng khí nạp đến xác định vị trí piston.

Cảm Biến Vị Trí Trục Khuỷu (CKP)

Cảm biến vị trí trục khuỷu, hay CKP, có chức năng xác định tốc độ quay và vị trí chính xác của piston. Tín hiệu từ CKP là thông tin cốt lõi để ECU tính toán thời điểm đánh lửa và thời gian phun nhiên liệu. Đây là một trong những cảm biến quan trọng nhất.

Nó thường được lắp đặt gần puly trục khuỷu hoặc phía trên bánh đà. CKP hoạt động dựa trên nguyên lý cảm ứng điện từ hoặc hiệu ứng Hall, đọc tín hiệu từ một vòng răng quay. Dấu hiệu hư hỏng bao gồm đèn Check Engine sáng, hiện tượng bỏ máy (misfire) hoặc động cơ ngừng hoạt động đột ngột.

Các loại cảm biến trên ô tô

Cảm Biến Vị Trí Trục Cam (CMP)

Cảm biến vị trí trục cam, hay CMP, có nhiệm vụ xác định vị trí của trục cam. Nó cung cấp thông tin về vị trí các xupap cho ECU. Dữ liệu này giúp ECU xác định piston nào đang ở kỳ nén.

Cảm biến trục cam làm việc đồng bộ với CKP để tối ưu hóa thời điểm phun xăng và đánh lửa. Nó thường được gắn ở đỉnh xy lanh hoặc nắp hộp trục cam. Khi CMP lỗi, xe thường khó khởi động, tốc độ cầm chừng không ổn định, hoặc động cơ bị rung do đánh lửa sai thời điểm.

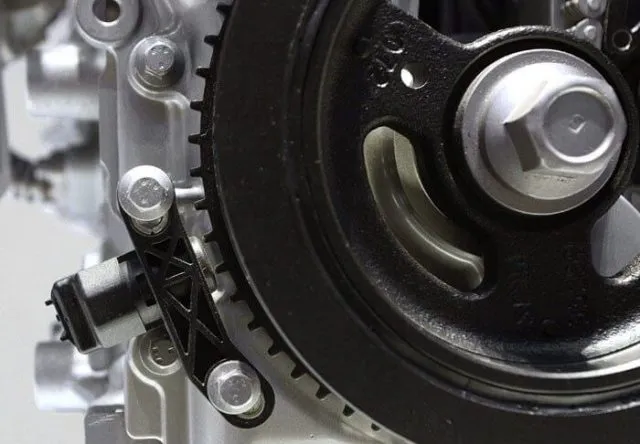

Cảm biến vị trí trục khuỷu

Cảm Biến Kích Nổ (Knock Sensor)

Cảm biến kích nổ là một cảm biến áp điện (Piezoelectric) được lắp vào thân hoặc nắp máy. Nhiệm vụ chính của nó là phát hiện tiếng gõ hoặc rung động bất thường do hiện tượng kích nổ sớm của nhiên liệu.

Khi phát hiện rung động mạnh, cảm biến sẽ truyền tín hiệu đến ECU. ECU sau đó sẽ điều chỉnh góc đánh lửa chậm hơn (Retard Timing) để giảm thiểu và loại bỏ hiện tượng kích nổ. Nếu cảm biến này hỏng, động cơ có thể phát ra tiếng khua kim loại lớn khi tăng tốc, đồng thời đèn Check Engine sẽ báo sáng.

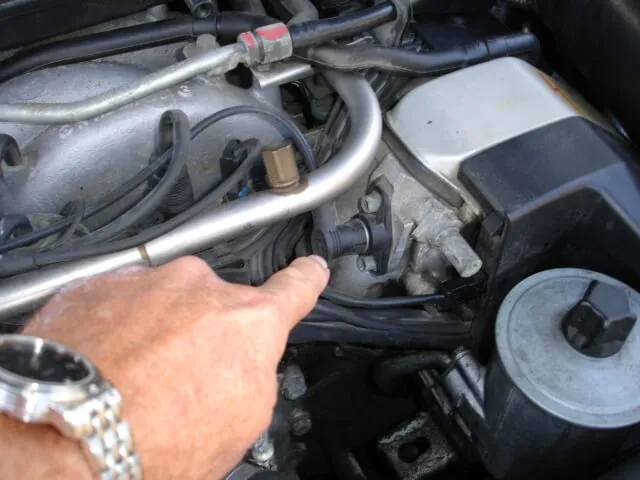

Cảm biến vị trí trục cam

Cảm Biến Bướm Ga (TPS)

Cảm biến bướm ga (Throttle Position Sensor) theo dõi vị trí góc mở của cánh bướm ga. Vị trí này cho biết tải của động cơ mà người lái yêu cầu. Nó truyền thông tin này đến ECU.

ECU sử dụng dữ liệu từ TPS để điều chỉnh lượng nhiên liệu phun và góc đánh lửa, đảm bảo tỷ lệ hòa khí thích hợp. Cảm biến TPS thường là một chiết áp và được bố trí ngay đầu trục của bướm ga. Hỏng TPS có thể gây ra hiện tượng sang số bất thường, động cơ lên ga không đều, hoặc chết máy khi tăng tốc đột ngột.

Cảm Biến Oxy (Oxygen Sensor/Lambda Sensor)

Cảm biến Oxy đo lượng oxy dư còn lại trong khí thải động cơ. Mục tiêu là xác định tỉ lệ giữa nhiên liệu và không khí (A/F ratio) đã đốt cháy. Thông tin này vô cùng quan trọng cho việc kiểm soát khí thải.

Dựa trên tín hiệu cảm biến Oxy, ECU sẽ điều chỉnh thời gian phun nhiên liệu để giữ tỉ lệ A/F lý tưởng (gần 14.7:1). Nó được gắn trên đường thoát khí, thường là trước và sau bầu xúc tác (catalytic converter). Nếu cảm biến Oxy bị hỏng, đèn Check Engine sáng, xe tiêu tốn nhiên liệu bất thường, và thải ra nhiều khói.

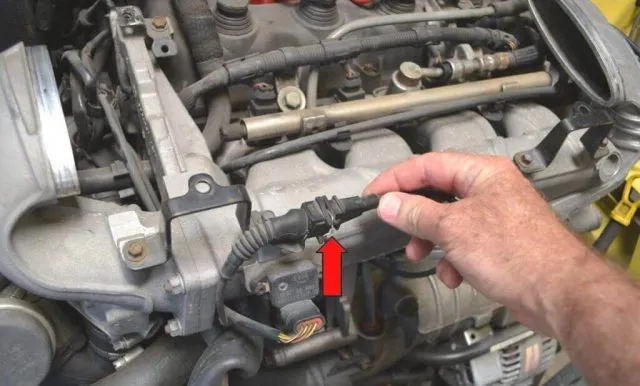

Cảm biến kích nổ

Cảm Biến Nhiệt Độ Nước Làm Mát (ECT)

Cảm biến nhiệt độ nước làm mát (Engine Coolant Temperature sensor) giám sát nhiệt độ của nước làm mát động cơ. Dữ liệu này là cơ sở để ECU tính toán thời gian phun nhiên liệu, góc đánh lửa sớm, và tốc độ chạy không tải.

Khi động cơ còn lạnh, ECU cần phun nhiều nhiên liệu hơn để làm giàu hòa khí, giúp xe dễ khởi động. Cảm biến ECT là một nhiệt trở (thermistor) gắn ở thân động cơ, tiếp xúc trực tiếp với nước làm mát. Lỗi ECT có thể gây khó khởi động, tiêu hao nhiên liệu, hoặc làm nóng động cơ lâu hơn bình thường.

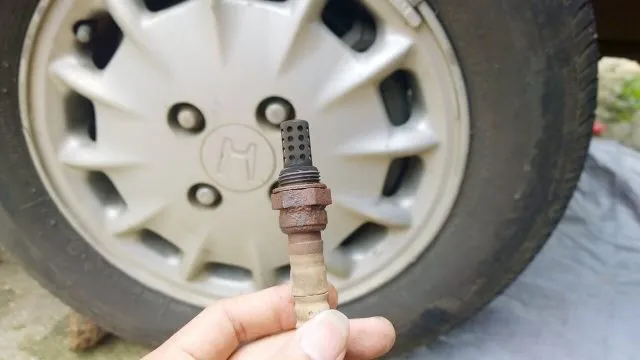

Cảm biến Oxy

Cảm Biến Lưu Lượng Khí Nạp (MAF)

Cảm biến lưu lượng khí nạp (Mass Air Flow sensor) có chức năng đo trực tiếp khối lượng khí đi vào động cơ. Đây là phương pháp đo lường rất chính xác. Cảm biến này thường hoạt động theo nguyên lý dây nóng (Hot Wire).

Dây nóng được làm nóng và duy trì ở nhiệt độ cố định. Lượng khí đi qua làm mát dây, và ECU đo dòng điện cần thiết để duy trì nhiệt độ đó. Tín hiệu MAF được truyền về ECU để điều chỉnh lượng nhiên liệu phun đạt tỉ lệ chuẩn. Khi MAF hư hỏng, động cơ hoạt động không êm, công suất kém, hoặc chết máy. Nó thường được gắn trên cổ hút.

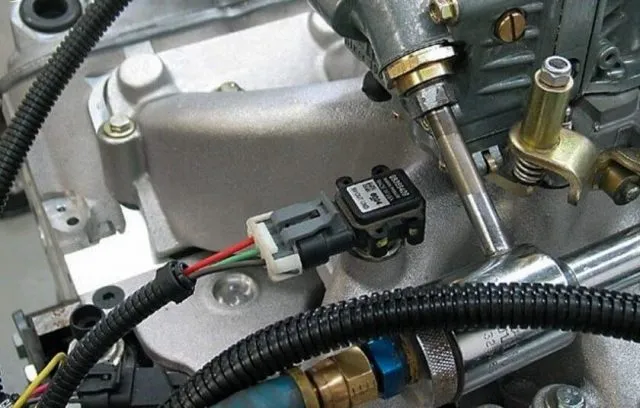

Cảm biến nhiệt độ nước làm mát

Cảm Biến Áp Suất Khí Nạp (MAP)

Cảm biến áp suất khí nạp (Manifold Air Pressure sensor) giám sát sự thay đổi áp suất chân không trong ống góp hút. Nó cung cấp tín hiệu áp suất dưới dạng điện áp hoặc tần số về ECU.

ECU sử dụng tín hiệu MAP để tính toán mật độ khí nạp, từ đó xác định lượng nhiên liệu cần cung cấp và điều chỉnh thời gian đánh lửa. MAP thường gắn tại đường khí nạp ở cổ hút. Hỏng MAP gây công suất động cơ kém, nổ không êm, tốn nhiên liệu, và thải khói đen.

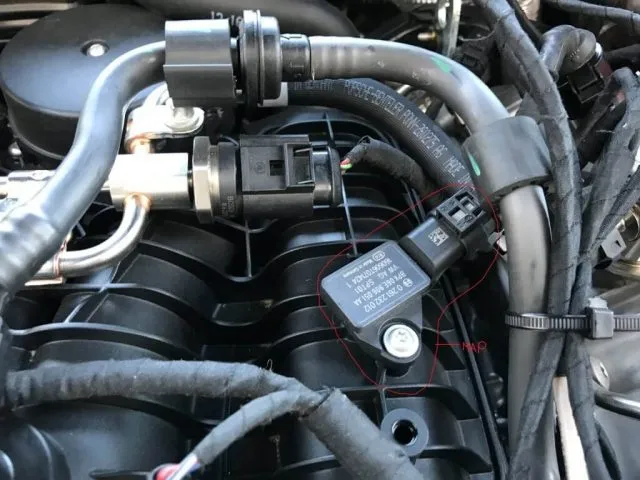

Cảm biến áp suất khí nạp

Cảm Biến Nhiệt Độ Khí Nạp (IAT)

Cảm biến nhiệt độ khí nạp (Intake Air Temperature) xác định nhiệt độ của không khí đi vào động cơ. Mật độ không khí sẽ giảm khi nhiệt độ tăng. Do đó, IAT cung cấp dữ liệu quan trọng để ECU bù trừ lượng nhiên liệu.

Nếu nhiệt độ khí nạp lớn hơn 20°C, ECU sẽ giảm lượng xăng phun và ngược lại. Điều này giúp đảm bảo tỷ lệ hòa khí lý tưởng theo nhiệt độ môi trường. IAT thường được tích hợp bên trong bộ cảm biến MAF. Khi IAT hỏng, mức tiêu thụ nhiên liệu gia tăng và động cơ thải khói đen.

Cảm Biến Nhiệt Độ EGR

Cảm biến nhiệt độ EGR (Exhaust Gas Recirculation) giám sát nhiệt độ của khí thải được tái tuần hoàn vào buồng đốt. Nhiệm vụ của hệ thống EGR là giảm thiểu lượng Oxit Nitơ (NOx) độc hại.

Cảm biến này giúp ECU điều khiển độ mở của van EGR được chính xác hơn. Nó thường được lắp trên đường ống dẫn khí cháy từ van EGR đến ống góp hút. Hỏng EGR có thể dẫn đến nhiệt độ đốt cháy nhiên liệu tăng cao, phát sinh tiếng nổ động (knocking), và chất lượng khí thải không đạt tiêu chuẩn.

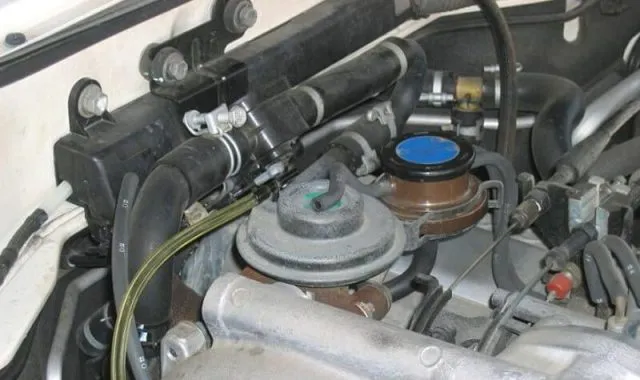

Cảm biến nhiệt độ EGR

Các Loại Cảm Biến Quan Trọng Khác Trên Ô Tô Hiện Đại

Ngoài các cảm biến động cơ, nhiều loại cảm biến khác cũng thiết yếu cho Vận hành an toàn và hệ thống khung gầm của xe. Chúng nâng cao tính ổn định và tiện nghi.

Cảm Biến Tốc Độ Bánh Xe (Wheel Speed Sensor)

Cảm biến tốc độ bánh xe là cốt lõi của Hệ thống chống bó cứng phanh (ABS) và Hệ thống cân bằng điện tử (ESP). Chúng đo tốc độ quay riêng lẻ của từng bánh xe.

Cảm biến này giúp ECU xác định khi nào bánh xe bị khóa hoặc trượt. Từ đó, ECU ABS/ESP điều chỉnh lực phanh tương ứng. Lỗi cảm biến này làm vô hiệu hóa các hệ thống an toàn quan trọng.

Cảm Biến Áp Suất Dầu Động Cơ

Cảm biến áp suất dầu chỉ đơn giản là một công tắc. Nó báo hiệu cho người lái khi áp suất dầu trong động cơ xuống dưới mức an toàn. Tín hiệu này hiển thị bằng đèn báo áp suất dầu trên bảng điều khiển.

Áp suất dầu thấp có thể dẫn đến hư hỏng nghiêm trọng cho các bộ phận cơ khí. Vì vậy, cảm biến này có vai trò cảnh báo sớm.

Cảm Biến Vị Trí Vô Lăng (Steering Angle Sensor)

Cảm biến này đo góc quay của vô lăng. Dữ liệu từ nó được sử dụng bởi hệ thống ESP để so sánh ý định của người lái (góc vô lăng) với hướng thực tế của xe (từ cảm biến tốc độ bánh xe).

Sự khác biệt lớn giữa hai giá trị này cho thấy xe đang bị trượt. Từ đó, hệ thống ESP có thể can thiệp.

Cảm Biến Áp Suất Lốp (TPMS)

Hệ thống giám sát áp suất lốp (TPMS) sử dụng cảm biến đặt bên trong mỗi lốp xe. Chúng đo áp suất không khí và nhiệt độ lốp.

TPMS giúp cảnh báo người lái về tình trạng áp suất thấp. Việc này không chỉ tăng tính an toàn mà còn giúp tiết kiệm nhiên liệu và kéo dài tuổi thọ lốp.

Hệ Thống Hỗ Trợ Lái Xe Nâng Cao (ADAS) Và Các Cảm Biến Tương Lai

Các dòng xe hiện đại ngày càng được trang bị nhiều cảm biến phức tạp hơn. Chúng là nền tảng cho Hệ thống lái tự động và hỗ trợ người lái (ADAS).

Cảm Biến Radar (Radar Sensor)

Radar được sử dụng chủ yếu cho Hệ thống kiểm soát hành trình thích ứng (ACC) và Phanh khẩn cấp tự động (AEB). Chúng phát sóng vô tuyến để đo khoảng cách và tốc độ tương đối với các vật thể phía trước.

Radar có khả năng hoạt động tốt trong điều kiện thời tiết xấu. Đây là công nghệ cốt lõi cho các tính năng an toàn chủ động.

Cảm Biến Lidar (Lidar Sensor)

Lidar (Light Detection and Ranging) sử dụng xung laser để tạo bản đồ 3D chi tiết về môi trường xung quanh xe. Dù chưa phổ biến bằng radar và camera, Lidar đang được xem là công nghệ quan trọng cho cấp độ lái tự động cao hơn.

Hệ Thống Camera (Camera Sensor)

Các camera độ phân giải cao đóng vai trò nhận diện hình ảnh và xử lý dữ liệu. Chúng được dùng trong các tính năng như Hỗ trợ giữ làn đường (LKA), Nhận dạng biển báo giao thông, Hệ thống nhận dạng biển số xe, và Hệ thống quan sát 360 độ.

Camera cần bộ xử lý mạnh mẽ để diễn giải thông tin phức tạp. Chúng kết hợp với các cảm biến khác để tạo ra cái nhìn toàn diện.

Phương Pháp Kiểm Tra Và Chẩn Đoán Lỗi Cảm Biến

Việc kiểm tra và Chẩn đoán lỗi cảm biến là cần thiết để duy trì hiệu suất động cơ. Hầu hết các lỗi cảm biến đều được hệ thống OBD-II ghi lại.

Đọc Mã Lỗi OBD-II

Sử dụng máy chẩn đoán chuyên dụng để kết nối với cổng OBD-II của xe. Máy sẽ hiển thị các mã lỗi (DTC – Diagnostic Trouble Codes) liên quan đến cảm biến bị lỗi hoặc tín hiệu bất thường. Đây là phương pháp chính xác và nhanh nhất.

Kiểm Tra Bằng Đồng Hồ VOM (Multimeter)

Đối với một số cảm biến cơ bản như nhiệt độ hoặc vị trí bướm ga, có thể dùng đồng hồ VOM. Kiểm tra điện áp ra, điện trở (ohms) của cảm biến, và so sánh với giá trị tiêu chuẩn từ nhà sản xuất. Ví dụ, cảm biến nhiệt độ thay đổi điện trở theo nhiệt độ.

Kiểm Tra Tín Hiệu Sống (Live Data)

Các kỹ thuật viên chuyên nghiệp thường theo dõi dữ liệu trực tiếp (Live Data) của cảm biến khi động cơ đang chạy. Việc này cho phép phát hiện các tín hiệu chập chờn hoặc không ổn định, một dấu hiệu của lỗi cảm biến sắp xảy ra.

Việc nắm rõ chức năng và vị trí của các loại cảm biến trên ô tô là kiến thức nền tảng cho bất kỳ ai vận hành hoặc bảo trì xe. Từ cảm biến CKP điều khiển nhịp tim của động cơ đến radar hỗ trợ phanh tự động, mỗi thành phần đều đóng góp vào sự an toàn và hiệu suất tổng thể. Công nghệ cảm biến không ngừng phát triển, giúp những chiếc xe ngày càng thông minh hơn.
