CÁCH Lắp Định Vị Ô Tô Chuẩn Kỹ Thuật: Hướng Dẫn Chi Tiết Từ A Đến Z

Thiết bị định vị GPS là công cụ không thể thiếu trong quản lý phương tiện hiện đại. Việc nắm rõ cách lắp định vị ô tô không chỉ giúp bạn chủ động trong việc bảo mật mà còn đảm bảo tính tuân thủ pháp luật cho xe kinh doanh vận tải. Bài viết này, dựa trên chuyên môn của THÀNH NAM GPS, sẽ cung cấp quy trình đấu nối chi tiết. Chúng tôi nhấn mạnh vào việc xác định nguồn điện xe, quy trình đấu nối dây tín hiệu, các bước cấu hình để hệ thống giám sát hành trình hoạt động ổn định, và tối ưu hiệu quả của thiết bị GPS cho mọi dòng xe. Việc nắm vững an toàn điện là yếu tố tiên quyết để lắp đặt thành công.

Tầm Quan Trọng Của Việc Tự Lắp Định Vị Đúng Kỹ Thuật

Việc tự lắp đặt thiết bị định vị GPS cho ô tô yêu cầu sự chính xác cao. Lắp đặt không đúng kỹ thuật có thể gây chập điện, làm hỏng hệ thống điện tử của xe. Nó cũng ảnh hưởng trực tiếp đến hiệu suất hoạt động của thiết bị.

Một thiết bị được lắp đặt chuẩn kỹ thuật sẽ hoạt động ổn định, thu sóng GPS tốt nhất. Điều này đảm bảo dữ liệu giám sát hành trình luôn được cập nhật liên tục và chính xác. Đây là yếu tố sống còn đối với xe kinh doanh vận tải.

Chuẩn Bị Toàn Diện Trước Khi Lắp Đặt Thiết Bị Định Vị

Quá trình chuẩn bị là bước đầu tiên và quan trọng nhất để đảm bảo an toàn. Kỹ thuật viên cần chuẩn bị đầy đủ dụng cụ và hiểu rõ nguyên lý hoạt động của thiết bị. Việc này giúp quá trình lắp đặt diễn ra suôn sẻ, tránh các sự cố không mong muốn.

Các Thiết Bị Và Dụng Cụ Cần Thiết

Để thực hiện cách lắp định vị ô tô tại nhà, bạn cần chuẩn bị một số dụng cụ cơ bản. Đồng hồ vạn năng là công cụ không thể thiếu để đo và xác định chính xác nguồn điện. Kìm cắt, kìm bấm, băng keo điện chuyên dụng cũng cần thiết cho việc đấu nối.

Ngoài ra, cần có thiết bị định vị đã được kích hoạt, thẻ SIM 3G/4G, và các phụ kiện đi kèm như ăng-ten (nếu có) và đầu đọc thẻ RFID (cho xe kinh doanh vận tải). Kiểm tra tình trạng hoạt động của thiết bị trước khi đấu nối là bắt buộc.

Quy Tắc An Toàn Điện Cơ Bản

An toàn điện là ưu tiên hàng đầu trong mọi quy trình lắp đặt điện ô tô. Luôn tắt chìa khóa xe và ngắt cực âm (-) của bình ắc quy trước khi tiến hành đấu nối. Điều này giúp ngăn ngừa nguy cơ chập mạch và hư hỏng hệ thống điện.

Nếu không chắc chắn về vị trí nguồn điện xe, bạn nên tham khảo sơ đồ điện của dòng xe đang lắp đặt. Việc xác định đúng dây nguồn sẽ bảo vệ cả thiết bị định vị và hệ thống điện xe.

Hướng Dẫn Chi Tiết Về Vị Trí Lắp Đặt Định Vị GPS

Việc lựa chọn vị trí lắp đặt thiết bị định vị GPS ảnh hưởng trực tiếp đến hiệu suất thu sóng. Vị trí lý tưởng là nơi thoáng, ít bị kim loại che chắn và khô ráo. Mỗi dòng xe có những vị trí lắp đặt tối ưu khác nhau.

Lựa Chọn Vị Trí Cho Ô Tô Con Và Xe Khách

Đối với ô tô con và ô tô khách, vị trí lắp đặt thường được ưu tiên là dưới vô lăng. Khu vực này dễ dàng tiếp cận với nguồn điện ACC và các dây tín hiệu động cơ. Vị trí này cũng giúp thiết bị được giấu kín, tăng tính bảo mật.

Một số dòng xe tải có trọng tải nhỏ dưới 5 tấn cũng áp dụng phương pháp lấy điện dưới vô lăng. Điều này giúp giảm thiểu việc can thiệp vào khu vực ắc quy chính, vốn phức tạp và nguy hiểm hơn.

cách tự lắp đặt thiết bị định vị GPS cho ô tô xe máy tại nhà

Vị Trí Đặc Thù Cho Xe Tải Lớn Và Xe Kinh Doanh Vận Tải

Vị trí lắp đặt cho ô tô tải lớn thường là khu vực bên ghế phụ. Khu vực này thường có không gian rộng hơn, dễ dàng cho việc cố định thiết bị. Ngoài ra, việc lấy điện trực tiếp từ dưới ắc quy của xe tải là một phương án phổ biến.

Tuy nhiên, việc can thiệp trực tiếp vào ắc quy xe tải đòi hỏi kỹ thuật viên phải có tay nghề cao. Nguồn điện lớn và phức tạp có thể gây nguy hiểm nếu đấu nối không chính xác. Do đó, cần tuân thủ nghiêm ngặt các quy tắc an toàn.

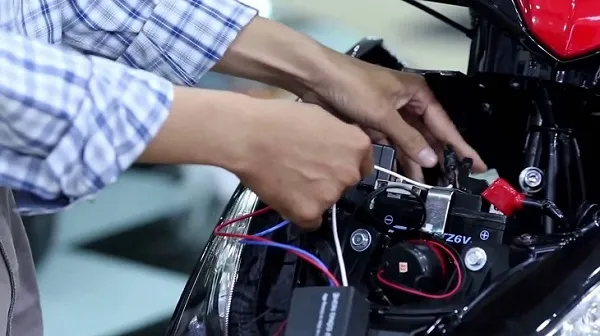

Vị Trí Lắp Đặt Định Vị Xe Máy

Tương tự ô tô, định vị xe máy cũng có nhiều vị trí lắp đặt đa dạng. Bạn có thể lắp ở hộp đèn phía trước xe máy, trong cốp xe hoặc ở hộp đèn phía sau xe máy. Đặc thù của xe máy là yêu cầu tính bí mật cao.

Vị trí lắp đặt cho xe máy thường ưu tiên sự kín đáo để theo dõi đối tượng. Điều này khác biệt so với xe kinh doanh vận tải, nơi ưu tiên vị trí thoáng để thu sóng tốt. Lựa chọn vị trí cần cân nhắc giữa khả năng thu sóng và tính bảo mật.

Quy Trình Đấu Nối 3 Dây Nguồn Cốt Lõi Để Lắp Định Vị Ô Tô

Để lắp định vị GPS cho ô tô thành công, bạn cần đấu nối chính xác ba dây cơ bản của thiết bị vào nguồn điện xe. Ba dây này bao gồm cực dương (+), cực âm (-) và dây tín hiệu động cơ (ACC/ON). Việc tìm và đấu nối đúng là bước quyết định.

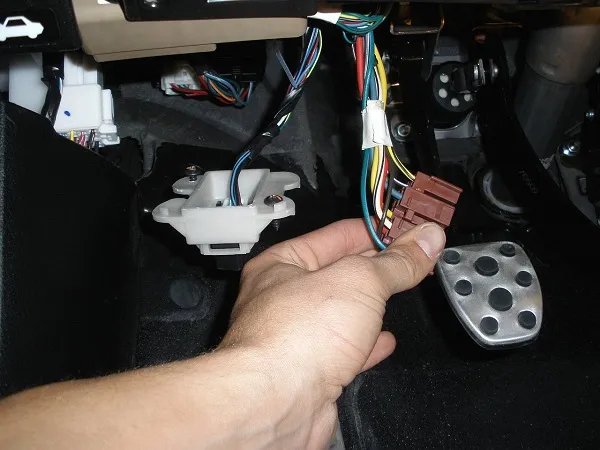

Bước 1: Xác Định Nguồn Cấp Điện Chính (Cực Dương +)

Thiết bị định vị GPS trên thị trường, bao gồm các sản phẩm của THÀNH NAM GPS, hoạt động trong dải nguồn rộng từ 12V đến 40V. Tùy vào dòng xe (12V cho xe con, 24V cho xe tải), cần xác định dây nguồn dương chính xác.

Sau khi tắt điện xe (khóa điện ở chế độ OFF), dùng đồng hồ đo điện để tìm dây điện có điện áp ổn định. Dây nguồn dương (+) thường là dây to nhất và có màu đỏ trên các dòng xe tải.

Kiểm tra ổn định điện áp bằng cách nổ máy và tăng ga đều. Chỉ số điện áp cần tăng đều và ổn định. Điện áp cực đại có thể đạt khoảng 27V đến 30V ở xe tải. Sau khi xác định, nối dây dương của thiết bị định vị vào dây nguồn dương của xe.

Bước 2: Tìm Và Đấu Nối Dây Tín Hiệu Động Cơ (ACC/ON)

Dây tín hiệu động cơ, hay còn gọi là dây ACC hoặc ON, là dây báo trạng thái bật/tắt máy của xe. Đây là dây quan trọng để thiết bị ghi nhận thời điểm xe bắt đầu và kết thúc hành trình.

Khi khóa điện ở chế độ OFF, đo các dây điện còn lại. Bỏ qua những dây có điện. Bật chìa khóa điện lên mức ACC, tiếp tục đo. Bỏ qua những dây có tín hiệu điện.

Cuối cùng, bật khóa điện ở chế độ ON. Kiểm tra các dây điện còn lại. Chọn dây nào có tín hiệu điện và điện áp ổn định khi nổ máy. Nối dây tín hiệu động cơ của thiết bị định vị vào dây điện đã chọn.

Việc kiểm tra độ ổn định điện áp là cực kỳ quan trọng. Dây tín hiệu động cơ phải duy trì điện áp ổn định khi xe hoạt động. Đây là cơ sở để thiết bị định vị gửi dữ liệu chính xác về trạng thái hoạt động của xe.

Bước 3: Nối Dây Nguồn Âm (Mass -)

Bước cuối cùng trong quy trình đấu nối là nối dây nguồn âm, hay còn gọi là dây mass. Việc này đơn giản hơn hai bước trên. Dây mass chỉ cần bắt vào một vị trí ốc trên thành khung sắt của xe.

Đảm bảo vị trí bắt dây mass sạch sẽ, không bị gỉ sét. Việc kết nối mass tốt sẽ đảm bảo mạch điện được khép kín và thiết bị hoạt động ổn định. Dây mass thường có màu đen trên thiết bị định vị.

lắp đặt thiết bị định vị an toàn – chính xác

Kết Nối Phụ Kiện Và Kiểm Tra Hoạt Động Của Thiết Bị

Sau khi hoàn tất việc đấu nối dây nguồn, bước tiếp theo là kết nối các phụ kiện và kiểm tra trạng thái hoạt động. Việc này đảm bảo thiết bị đã sẵn sàng cho giai đoạn cấu hình và sử dụng.

Lắp Đặt Các Phụ Kiện Thiết Yếu

Các thiết bị định vị hợp chuẩn QCVN 31:2014/BGTVT thường đi kèm đầu đọc thẻ RFID (iReader) và ăng-ten GPS/GSM (nếu là loại rời). Lắp các phụ kiện này vào thiết bị theo hướng dẫn kỹ thuật. Đảm bảo các kết nối đều chắc chắn và không bị lỏng.

Sau đó, cắm bó dây nguồn đã đấu nối vào thiết bị định vị. Việc này cần thực hiện cẩn thận để tránh làm gãy chân cắm hoặc lỏng lẻo.

Kiểm Tra Tín Hiệu Đèn LED

Thiết bị định vị hoạt động tốt sẽ báo hiệu bằng các đèn LED. Thông thường, một thiết bị cần sáng đủ bốn đèn LED: đèn nguồn, đèn GPS, đèn GSM và đèn tài xế. Đèn nguồn báo hiệu thiết bị đã có điện.

Đèn GPS báo hiệu thiết bị đã bắt được vệ tinh. Đèn GSM báo hiệu thiết bị đã kết nối được với mạng di động. Đèn tài xế báo hiệu trạng thái hoạt động của tài xế (chỉ có ở thiết bị hợp chuẩn). Nếu cả bốn đèn đều sáng ổn định, thiết bị đã hoạt động tốt.

Cuốn Gọn Dây Điện Và Gia Cố Thiết Bị

Sau khi kiểm tra tín hiệu thành công, hãy cuốn gọn dây điện thừa. Sử dụng dây rút hoặc băng keo điện để cố định bó dây. Việc này giúp hệ thống điện xe gọn gàng, tránh bị đứt hoặc chập chờn do rung lắc.

Gia cố thiết bị định vị vào vị trí đã chọn một cách vững chắc và kín đáo. Đảm bảo thiết bị không bị xê dịch trong quá trình xe di chuyển. Việc này cũng tăng tính thẩm mỹ và bảo mật cho thiết bị.

Cài Đặt, Cấu Hình Thiết Bị Và Quy Định Pháp Lý

Lắp đặt phần cứng xong, cần tiến hành cấu hình phần mềm để hoàn tất quá trình. Các tham số này đảm bảo thiết bị hoạt động theo đúng quy định và cung cấp dữ liệu chính xác.

Cài Đặt Tham Số Ban Đầu

Tiến hành cài đặt các tham số quan trọng trên thiết bị. Việc này bao gồm đặt vận tốc cho phép, gắn biển số xe vào thiết bị và ghi thông tin lái xe vào thẻ RFID. Những tham số này là bắt buộc đối với xe kinh doanh vận tải.

Sau đó, kiểm tra xem thiết bị đã kết nối và online trên server của nhà cung cấp chưa. Thông thường, thiết bị sẽ online ngay khi kết nối với nguồn điện xe được hoàn tất.

Tìm Hiểu Phần Mềm Giám Sát Hành Trình

Sau khi thiết bị online, bước cuối cùng là làm quen với phần mềm giám sát. Phần mềm này giúp bạn theo dõi vị trí, tốc độ, trạng thái tắt/mở máy và các báo cáo hành trình. Khai thác hiệu quả phần mềm là cách để tối ưu hóa việc quản lý phương tiện.

Quy Định Hợp Chuẩn Đối Với Xe Kinh Doanh

Đối với xe tải, xe khách kinh doanh vận tải, việc lắp định vị phải tuân thủ QCVN 31:2014/BGTVT và Nghị định 10/2020/NĐ-CP. Thiết bị phải có chức năng giám sát thời gian lái xe liên tục, tốc độ, tọa độ, và truyền dữ liệu về Tổng cục Đường bộ Việt Nam. Việc tuân thủ pháp luật là yếu tố then chốt khi thực hiện cách lắp định vị ô tô cho mục đích kinh doanh.

Phân Tích Sự Khác Biệt Khi Lắp Định Vị Ô Tô Và Xe Máy

Về cơ bản, quy trình đấu nối thiết bị định vị GPS cho ô tô và xe máy là tương tự nhau, đều yêu cầu ba dây nguồn chính. Tuy nhiên, tồn tại hai khác biệt cơ bản mà người dùng cần biết để lựa chọn và lắp đặt đúng.

Khác Biệt Cơ Bản Ở Nguồn Điện

Ô tô (thường 12V hoặc 24V) và xe máy (thường 12V) sử dụng nguồn điện khác nhau về công suất và dải hoạt động. Vì thế, có loại định vị chuyên dụng cho ô tô, loại cho xe máy, và loại có thể lắp cho cả hai.

Khi chọn mua, bạn cần xác định rõ dòng điện của xe để chọn thiết bị có dải nguồn phù hợp. Việc sử dụng thiết bị sai dải nguồn có thể gây hỏng hóc nghiêm trọng. Đây là một lưu ý quan trọng về an toàn điện và vận hành.

cách tự lắp đặt định vị GPS cho ô tô, xe máy đúng kỹ thuật

Khác Biệt Ở Mục Đích Và Vị Trí Lắp Đặt

Định vị ô tô (đặc biệt là xe kinh doanh vận tải) thường không cần giấu kín. Vị trí lắp đặt ưu tiên là nơi thoáng để tối ưu hóa khả năng thu phát sóng GPS/GSM. Mục tiêu là để tuân thủ quy định và quản lý đội xe.

Ngược lại, cách lắp định vị xe máy lại thường lựa chọn vị trí thật kín đáo. Mục đích lắp đặt chủ yếu là để theo dõi cá nhân, quản lý người thân hoặc tài sản. Tính bí mật là yếu tố ưu tiên hàng đầu, đôi khi chấp nhận khả năng thu sóng kém hơn.

Bảo Trì Và Khắc Phục Sự Cố Định Vị GPS

Sau khi lắp đặt, việc bảo trì định kỳ và nắm bắt các lỗi cơ bản sẽ giúp thiết bị định vị GPS hoạt động bền bỉ. Thiết bị cần được kiểm tra kết nối và cập nhật phần mềm định kỳ.

Các Lỗi Thường Gặp Và Cách Khắc Phục

Một lỗi phổ biến là thiết bị không online. Nguyên nhân có thể do SIM hết tiền, lỗi kết nối nguồn, hoặc thiết bị nằm ở nơi không có sóng GSM/GPS. Hãy kiểm tra lại kết nối dây, nạp tiền SIM và đưa xe ra khu vực thoáng để kiểm tra tín hiệu.

Nếu dữ liệu vị trí bị nhảy hoặc không chính xác, nguyên nhân có thể do ăng-ten GPS bị che chắn bởi kim loại. Cần điều chỉnh lại vị trí lắp đặt để ăng-ten GPS hướng lên trời và ít bị cản trở nhất.

Tầm Quan Trọng Của Việc Hỗ Trợ Kỹ Thuật Chuyên Nghiệp

Dù đã có hướng dẫn chi tiết về cách lắp định vị ô tô, THÀNH NAM GPS vẫn khuyến cáo rằng bạn không nên tự lắp khi chưa nắm rõ kỹ thuật. Việc đấu nối điện ô tô cần sự chính xác.

Lựa chọn nhà cung cấp có đội ngũ lắp đặt tại nhà hoặc có hỗ trợ kỹ thuật từ xa tỉ mỉ sẽ là giải pháp tối ưu. Sự can thiệp chuyên nghiệp đảm bảo thiết bị hoạt động ổn định, an toàn và hiệu suất cao nhất.

Liên Hệ Lắp Đặt Định Vị Xe Chính Hãng – THÀNH NAM GPS

Để đảm bảo được sự ổn định, an toàn cũng như hiệu suất hoạt động của thiết bị định vị GPS, Quý khách hãy tuân thủ mọi gợi ý, khuyến cáo ở trên. Trong trường hợp cần hỗ trợ chuyên sâu hoặc đặt mua sản phẩm chính hãng, hãy liên hệ ngay tới THÀNH NAM GPS:
