Cầu Chì Xe Ô Tô: Hướng Dẫn Chi Tiết Về Cấu Tạo, Vị Trí Và Cách Thay Thế

cầu chì xe ô tô là thiết bị bảo vệ không thể thiếu. Nó đóng vai trò then chốt trong việc giữ an toàn cho hệ thống điện của xe. Hiểu rõ về Nguyên lý hoạt động và các loại cầu chì giúp chủ xe tự tin xử lý sự cố. Chúng ta cần nắm vững các chỉ số Ampe và vị trí Hộp cầu chì để bảo trì hiệu quả. Bài viết này sẽ đi sâu vào cấu tạo, chức năng và hướng dẫn chi tiết về Cầu chì lưỡi cũng như cách thay thế chúng một cách chuyên nghiệp.

Bản Chất Và Nguyên Lý Hoạt Động Của Cầu Chì Xe Ô Tô

Định Nghĩa Và Chức Năng Cốt Lõi Của Cầu Chì

Cầu chì là một thiết bị an toàn điện tử. Chức năng chính của nó là bảo vệ mạch điện khỏi tình trạng quá tải hoặc ngắn mạch. Cầu chì chứa một dây dẫn kim loại mỏng. Dây này được thiết kế để nóng chảy và đứt ra khi dòng điện vượt quá giới hạn định mức.

Sự đứt mạch này sẽ ngắt kết nối nguồn điện. Nhờ đó, nó bảo vệ các linh kiện điện tử đắt tiền khỏi hư hỏng. Cầu chì hoạt động như một điểm hy sinh. Nó tự hỏng để cứu các bộ phận khác.

Nguyên Lý Hoạt Động Chi Tiết Của Cầu Chì

Nguyên lý hoạt động của cầu chì dựa trên hiệu ứng Joule-Lenz. Khi dòng điện chạy qua dây chì, nó sẽ sinh ra nhiệt. Lượng nhiệt này tỷ lệ với bình phương cường độ dòng điện.

Nếu dòng điện vượt quá định mức, nhiệt lượng tăng đột ngột. Dây chì bên trong cầu chì sẽ đạt đến điểm nóng chảy. Quá trình này diễn ra rất nhanh. Mạch điện sẽ được ngắt tức thời.

Chỉ số Ampe (A) trên cầu chì là định mức tối đa. Nó cho biết dòng điện tối đa mà cầu chì có thể chịu được. Việc thay thế cầu chì phải tuân thủ đúng chỉ số này. Thay cầu chì có Ampe cao hơn sẽ làm mất khả năng bảo vệ của mạch.

Vị Trí Chính Của Hộp Cầu Chì Trên Ô Tô

Hộp cầu chì được ví như trung tâm điều khiển điện của xe. Việc xác định vị trí hộp cầu chì là bước đầu tiên để bảo trì. Các nhà sản xuất thường bố trí chúng ở những nơi dễ tiếp cận.

Hầu hết các xe đều có ít nhất hai hộp cầu chì chính. Mỗi hộp phụ trách các khu vực điện khác nhau. Chủ xe nên tham khảo sơ đồ trong sách hướng dẫn sử dụng.

Hộp Cầu Chì Chính Trong Khoang Động Cơ

Hộp này thường nằm gần ắc quy xe. Vị trí này thường là bên trái hoặc bên phải khoang động cơ. Nó chứa các cầu chì và rơ-le chịu trách nhiệm cho các hệ thống điện tải lớn.

Các hệ thống như bơm nhiên liệu, quạt tản nhiệt hay còi xe thường được bảo vệ ở đây. Hộp cầu chì khoang động cơ cũng bao gồm các cầu chì chính (main fuses). Các cầu chì này bảo vệ toàn bộ các nhánh mạch điện.

Cầu chì xe ô tô

Hộp Cầu Chì Phụ Dưới Bảng Táp-lô

Nhiều xe có thêm một hộp cầu chì phụ ở khoang cabin. Vị trí phổ biến là dưới bảng táp-lô. Thường là bên phía người lái hoặc hành khách.

Hộp này quản lý các thiết bị điện tử tiện nghi. Ví dụ như radio, cửa sổ điện, đèn nội thất, hoặc hệ thống điều hòa. Để tiếp cận, đôi khi cần tháo một tấm ốp nhỏ.

Hộp cầu chì phụ thường chứa các cầu chì có Ampe nhỏ hơn. Đây là những mạch điện ít quan trọng hơn về an toàn vận hành. Tuy nhiên, chúng lại ảnh hưởng trực tiếp đến trải nghiệm của người dùng.

Phân Loại Các Dạng Cầu Chì Phổ Biến Trên Ô Tô

Các nhà sản xuất sử dụng nhiều dạng cầu chì khác nhau. Mỗi dạng có kích thước, hình dáng và định mức điện áp riêng. Việc hiểu rõ các loại giúp bạn thay thế đúng cách. Định mức điện áp cầu chì ô tô thường thấp.

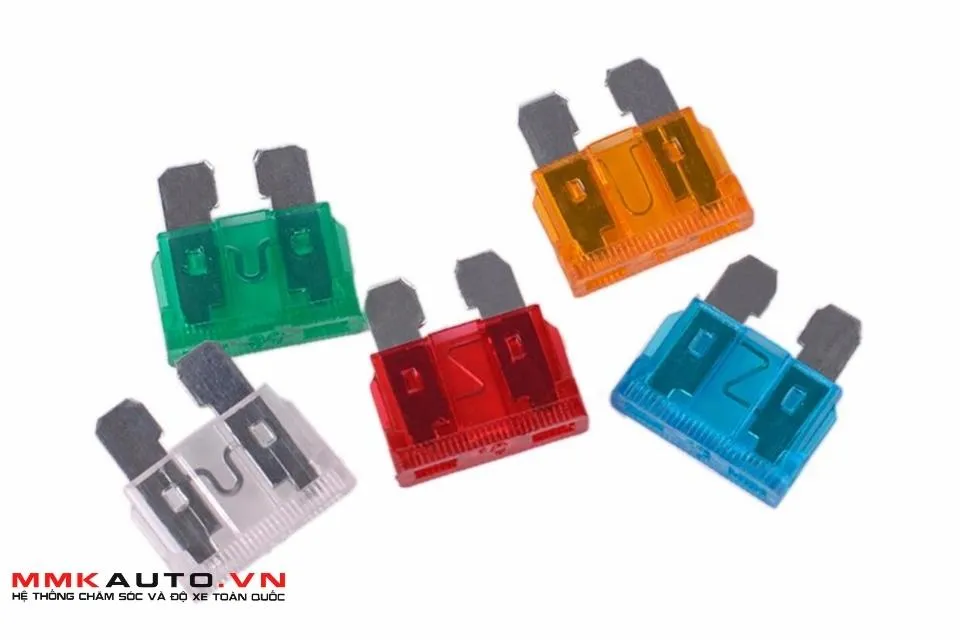

Cầu Chì Lưỡi (Blade Fuses)

Cầu chì lưỡi dao là loại phổ biến nhất hiện nay. Chúng còn được gọi là cầu chì thuôn hay cầu chì cắm. Thiết kế nhỏ gọn với vỏ nhựa cách điện và hai chân cắm.

Cầu chì lưỡi được chia thành bốn kích cỡ chính. Phân loại này dựa trên kích thước vật lý và dòng điện chịu đựng. Kích thước càng lớn thì Ampe định mức càng cao.

Micro Fuse

Đây là loại cầu chì lưỡi nhỏ nhất. Nó thường được dùng trong các mạch điện có yêu cầu không gian nhỏ. Loại này có hai ngạnh (Micro 2) hoặc ba ngạnh (Micro 3). Chúng ngày càng phổ biến trong các dòng xe hiện đại.

Mini Fuse (APM, ATM)

Cầu chì Mini có kích thước nhỏ hơn cầu chì tiêu chuẩn. Chúng được sử dụng rộng rãi trên hầu hết các dòng xe. Phiên bản mini cấu hình thấp giúp tiết kiệm không gian lắp đặt.

Tiêu Chuẩn (Standard/Regular – APR, ATC, ATO)

Đây là loại cầu chì được sử dụng phổ biến nhất. Hầu hết xe hơi và xe tải nhẹ đều sử dụng loại này. Kích thước lớn hơn Mini và dễ dàng thao tác thay thế hơn.

Maxi Fuse (APX)

Cầu chì Maxi được thiết kế cho các mạch có cường độ dòng điện cao. Chúng thường được dùng cho những thiết bị điện hạng nặng. Ví dụ như hệ thống âm thanh công suất lớn hoặc một số bộ phận chính của động cơ.

Ký hiệu cầu chì trên xe ô tô

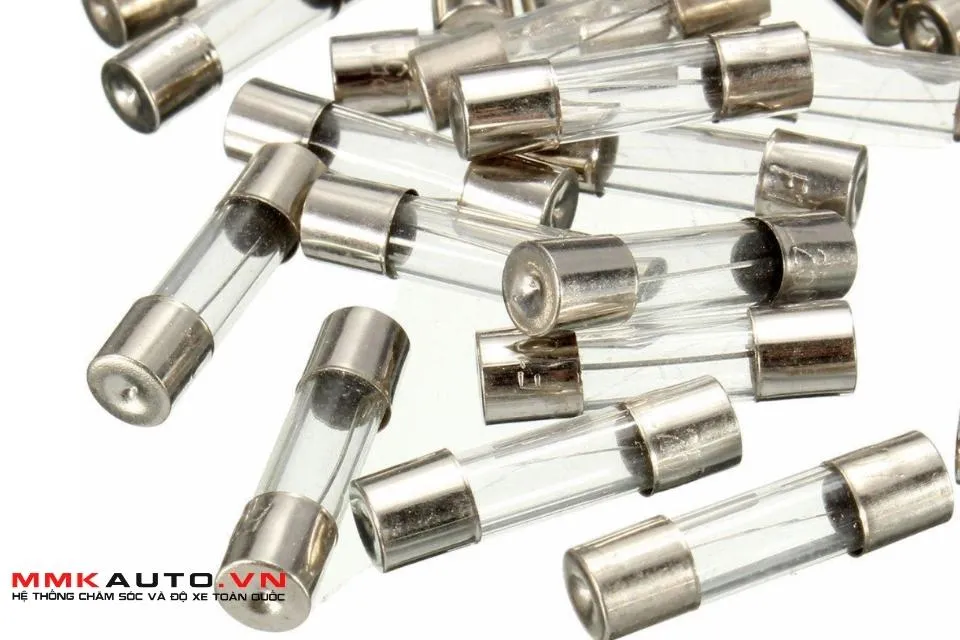

Cầu Chì Ống Thủy Tinh (Glass Tube Fuses)

Cầu chì ống thủy tinh từng rất phổ biến. Hiện nay chúng ít gặp hơn so với cầu chì lưỡi. Thiết kế bao gồm một ống thủy tinh bọc bên ngoài. Bên trong là dây chì.

Kích cỡ ống thủy tinh nhỏ gọn. Chúng phù hợp với thiết kế điện của nhiều dòng xe cũ. Chức năng chính là bảo vệ các thiết bị như tủ lạnh mini, máy bơm hoặc động cơ máy điều hòa.

Cầu chì ống thường có dòng điện định mức lên đến 60V AC. Loại cầu chì này vẫn được sử dụng trong một số ứng dụng công nghiệp. Chúng được chia làm hai loại: cầu chì dạng liên kết (HRC) và cầu chì ống loại D.

cầu chì ống thuỷ tinh

Giải Mã Chi Tiết Các Ký Hiệu Cầu Chì Trên Xe Ô Tô

Bảng cầu chì có nhiều ký hiệu viết tắt. Các ký hiệu này cho biết mạch điện mà cầu chì bảo vệ. Việc hiểu rõ ký hiệu giúp xác định cầu chì cần kiểm tra khi có sự cố. Đây là chìa khóa để chẩn đoán vấn đề điện trên xe.

Ký hiệu cầu chì trên xe ô tô	Ý nghĩa
HEATER	Hệ thống sưởi (Quạt gió)
HORN	Còi xe
D/LOCK (Door Lock)	Khóa cửa điện
P/WINDOW (Power Window)	Cửa kính điện
FOG LAMP	Đèn sương mù
TAIL (INT)	Đèn hậu (Bên trong)
TAIL (EXT)	Đèn hậu (Bên ngoài)
STOP	Đèn thắng (Đèn phanh)
A/CON (Air Conditioner)	Hệ thống điều hòa không khí
HAZARD	Đèn khẩn cấp (Đèn ưu tiên)
METER	Đèn đồng hồ táp-lô và các chỉ báo khác
ENGINE	Hệ thống điện điều khiển động cơ (ECU)
TURN	Đèn xi-nhan (Đèn báo rẽ)
WIPER	Hệ thống gạt nước kính chắn gió
F/FLTER (Fuel Filter)	Bộ lọc xăng/Bơm xăng
SUB START	Cầu chì qua rơ-le đề (Khởi động phụ)
CIGAR (Cigarette)	Ổ điện mồi thuốc (Ổ cắm phụ 12V)
HEAD (LOW)	Đèn pha – chiếu gần (Cos)
HEAD (HIGH)	Đèn pha – chiếu xa (Pha)
MEMORY	Bộ nhớ (Thường là Radio, ECU, Đồng hồ)
RAD (Radiator Fan)	Quạt két nước làm mát
FUSE PULLER	Kẹp rút cầu chì (Dụng cụ thay thế)
AIR SUS (Air Suspension)	Hệ thống treo khí nén
RR DEF (Rear Defroster)	Sấy kính sau
ALT (Alternator)	Máy phát điện
FILTER	Tụ lọc điện/Bộ lọc
AM2	Nguồn cấp thứ cấp cho khóa điện
SPARE	Cầu chì dự phòng
TOWING	Mạch điện cho rơ moóc kéo

Dấu Hiệu Nhận Biết Và Các Bước Thay Cầu Chì Hỏng

Cầu chì hỏng thường có dấu hiệu rất rõ ràng. Đó là khi một hoặc nhiều thiết bị điện ngừng hoạt động. Chủ xe cần có kỹ năng kiểm tra và thay thế cơ bản. Điều này giúp tránh việc bị động khi xe gặp sự cố.

Dấu Hiệu Nhận Biết Cầu Chì Ô Tô Bị Hỏng

Dấu hiệu nhận biết là sự cố ngừng hoạt động đột ngột. Ví dụ, đèn pha không sáng hoặc còi xe im lặng. Radio không có nguồn điện hoặc cửa sổ điện không mở. Đây là những biểu hiện rõ ràng nhất.

Nguyên nhân chính là dây chì bên trong bị đứt. Khi mạch bị ngắn mạch hoặc quá tải, dây chì nóng chảy. Điều này ngắt mạch điện ngay lập tức. Cần kiểm tra trực quan. Cầu chì bị đứt thường có dấu hiệu cháy xém.

Dấu hiệu và thay cầu chì ô tô hỏng

Hướng Dẫn Chi Tiết Cách Kiểm Tra Cầu Chì

Để kiểm tra cầu chì cần sử dụng thiết bị chuyên dụng. Đồng hồ vạn năng hoặc thiết bị kiểm tra mạch điện đèn LED là cần thiết. Luôn tắt chìa khóa xe trước khi bắt đầu kiểm tra.

Bước 1: Chuẩn Bị Và Xác Định Vị Trí

Tìm vị trí hộp cầu chì trên xe. Tham khảo sách hướng dẫn sử dụng. Mở nắp hộp cầu chì. Xác định cầu chì liên quan đến thiết bị bị hỏng. Sơ đồ trên nắp hộp sẽ hỗ trợ việc này.

Bước 2: Kiểm Tra Nhanh Bằng Mắt Thường

Nhìn vào cầu chì nghi ngờ. Cầu chì lưỡi thường có dây chì ở mặt trên. Nếu dây chì bị đứt hoặc có dấu hiệu cháy, cầu chì đó đã hỏng. Cầu chì thủy tinh sẽ thấy rõ dây bên trong.

Bước 3: Kiểm Tra Bằng Thiết Bị

Sử dụng thiết bị kiểm tra mạch điện đèn LED. Chạm đầu que đo vào hai điểm nối kim loại ở mặt đỉnh cầu chì. Nếu đèn LED sáng, cầu chì còn tốt. Nếu đèn không sáng, cầu chì đã bị đứt. Phương pháp này chính xác hơn kiểm tra bằng mắt.

Quy Trình Thay Cầu Chì Ô Tô An Toàn Và Đúng Kỹ Thuật

Việc thay cầu chì cần sự cẩn thận và đúng loại. Luôn đảm bảo xe đã tắt máy và rút chìa khóa. Điều này tránh nguy cơ điện giật.

1. Chuẩn Bị Đúng Loại Cầu Chì

Chỉ sử dụng cầu chì dự phòng có cùng chỉ số Ampe. Số Ampe được in rõ trên thân cầu chì. Tuyệt đối không thay thế bằng cầu chì có Ampe cao hơn. Điều này có thể gây cháy hệ thống dây điện.

2. Thao Tác Gắp Và Lắp Cầu Chì

Sử dụng kẹp gắp cầu chì chuyên dụng (Fuse Puller). Kẹp này thường có sẵn trong hộp cầu chì hoặc bộ dụng cụ của xe. Gắp nhẹ nhàng cầu chì bị hỏng ra khỏi ổ cắm. Tránh làm hỏng các chân kim loại.

Lắp cầu chì mới vào đúng vị trí. Đảm bảo nó được cắm chắc chắn. Cầu chì phải tiếp xúc tốt với các đầu nối.

3. Kiểm Tra Lại Hoạt Động

Sau khi lắp xong, bật chìa khóa xe (không cần khởi động máy). Kiểm tra thiết bị điện bị ảnh hưởng. Đảm bảo nó đã hoạt động bình thường trở lại. Nếu cầu chì mới tiếp tục bị đứt, vấn đề nằm ở mạch điện chính. Cần đưa xe đến gara chuyên nghiệp để kiểm tra.

Tầm Quan Trọng Của Việc Bảo Dưỡng Hệ Thống Điện

Cầu chì đóng vai trò bảo vệ quan trọng. Tuy nhiên, nó chỉ là một phần của hệ thống điện. Việc kiểm tra định kỳ giúp ngăn ngừa các sự cố lớn hơn. Đặc biệt là các vấn đề về ngắn mạch tiềm ẩn.

Không nên tự ý can thiệp sâu vào hệ thống điện. Nếu cầu chì bị đứt lặp lại nhiều lần, đây là dấu hiệu cảnh báo. Điều đó cho thấy có lỗi nghiêm trọng trong mạch điện. Cần tìm đến các chuyên gia.

Các trung tâm bảo dưỡng uy tín sẽ chẩn đoán chính xác. Họ sẽ khắc phục triệt để nguyên nhân. Việc này đảm bảo an toàn vận hành tối đa.

---

Cầu chì xe ô tô là một chi tiết nhỏ nhưng lại cực kỳ quan trọng đối với sự an toàn của hệ thống điện. Việc nắm vững các loại, ký hiệu, và biết cách thay thế cầu chì xe ô tô đúng cách là kỹ năng cơ bản mà mọi chủ xe nên có. Nếu cầu chì bị hỏng hóc liên tục hoặc bạn không chắc chắn về thao tác kỹ thuật, hãy tìm đến sự trợ giúp chuyên nghiệp. Đảm bảo rằng mọi can thiệp vào hệ thống điện đều được thực hiện tại các cơ sở uy tín. MMKAuto tự hào là đơn vị chuyên nghiệp, cam kết chất lượng trong việc chăm sóc và độ các dòng xe, mang lại sự yên tâm cho khách hàng.
