Cấu Tạo Xe Ô Tô: Hướng Dẫn Chi Tiết Về Các Hệ Thống Thiết Yếu

Cấu tạo xe ô tô là một chủ đề phức tạp, đòi hỏi sự am hiểu sâu sắc về kỹ thuật cơ khí và điện tử. Việc nắm rõ cấu tạo xe ô tô không chỉ giúp người lái sử dụng phương tiện hiệu quả hơn mà còn là nền tảng để bảo dưỡng và sửa chữa đúng cách. Chiếc xe hiện đại là sự tổng hòa của hàng ngàn chi tiết được kết nối và vận hành một cách hài hòa. Bài viết này sẽ đi sâu vào từng hệ thống chính, từ khung gầm, hệ thống động lực, cho đến các thiết bị an toàn thụ động như hệ thống túi khí ô tô để cung cấp một cái nhìn toàn diện và có giá trị nhất về cấu trúc xe. Để hiểu rõ cách một chiếc xe hoạt động, chúng ta phải bắt đầu từ cấu tạo xe ô tô (car structure) cơ bản nhất của nó.

Tổng Quan Về Các Bộ Phận Cơ Bản Của Xe Ô Tô

Mọi chiếc ô tô, bất kể thương hiệu hay dòng xe, đều được xây dựng dựa trên một vài hệ thống cốt lõi. Sự kết hợp và tương tác nhuần nhuyễn giữa những hệ thống này tạo nên khả năng vận hành của xe. Hiểu rõ về các hệ thống là bước đầu tiên để làm chủ phương tiện.

Khung Gầm Và Thân Vỏ

Khung gầm và thân vỏ là bộ xương và lớp da bảo vệ của xe, đóng vai trò quan trọng trong việc đảm bảo độ bền vững và an toàn.

Khung Gầm (Chassis)

Khung gầm được coi là nền tảng cơ bản của cấu tạo xe ô tô. Nó là nơi lắp đặt toàn bộ các thành phần cơ khí, bao gồm động cơ, hệ thống truyền lực, hệ thống treo, và hệ thống lái. Ngày nay, có hai loại khung gầm chính là khung rời (Body-on-frame) và khung liền thân (Unibody/Monocoque). Khung liền thân phổ biến hơn trên xe du lịch vì nó giúp giảm trọng lượng và tăng độ cứng xoắn, cải thiện khả năng xử lý và an toàn khi va chạm.

Khung xe cần phải chịu được các lực tác động từ tải trọng, va đập, và lực xoắn khi xe di chuyển trên các địa hình khác nhau. Vật liệu chế tạo thường là thép cường độ cao hoặc hợp kim nhôm để đạt được sự cân bằng giữa độ bền và trọng lượng.

Thân Vỏ (Body)

Thân vỏ không chỉ tạo nên vẻ ngoài thẩm mỹ mà còn là một phần thiết yếu của cấu trúc an toàn. Thân vỏ hiện đại được thiết kế với các vùng hấp thụ xung lực (Crumple Zones). Các vùng này được tính toán để biến dạng có kiểm soát trong trường hợp va chạm. Quá trình biến dạng này giúp hấp thụ và phân tán năng lượng va chạm, bảo vệ khoang hành khách (Survival Cell) khỏi các lực tác động gây nguy hiểm.

Thân vỏ cũng là nơi lắp đặt các thiết bị an toàn thụ động như hệ thống túi khí (Supplemental Restraint System – SRS) và dây đai an toàn. Các chi tiết bên ngoài như cản va, gương chiếu hậu, và đèn chiếu sáng cũng gắn chặt vào thân vỏ.

Hệ Thống Động Lực (Powertrain)

Hệ thống động lực là trái tim, là nguồn sức mạnh giúp xe di chuyển, bao gồm động cơ và hệ thống truyền lực.

Động Cơ: Trái Tim Của Xe

Động cơ, thường là Động cơ Đốt trong (Internal Combustion Engine – ICE) hoặc Động cơ Điện (Electric Motor), là bộ phận tạo ra năng lượng cơ học. Với động cơ ICE, quá trình đốt cháy nhiên liệu trong các xi-lanh tạo ra lực đẩy. Lực này được chuyển thành chuyển động quay thông qua cơ cấu trục khuỷu.

Các thành phần cốt lõi của động cơ ICE gồm có: khối động cơ (Engine Block), nắp xi-lanh (Cylinder Head), pít-tông, thanh truyền (Connecting Rod), và trục khuỷu (Crankshaft). Ngày nay, các động cơ thường được tích hợp công nghệ tiên tiến như phun xăng trực tiếp, tăng áp, và điều khiển van biến thiên để tối ưu hóa hiệu suất và giảm khí thải.

Hệ Thống Truyền Lực

Hệ thống truyền lực có nhiệm vụ truyền và điều chỉnh mô-men xoắn từ động cơ đến bánh xe. Hệ thống này bao gồm ly hợp (với xe số sàn), hộp số (Transmission), trục truyền động (Driveshaft), và bộ vi sai (Differential).

Hộp số là thành phần quan trọng, cho phép người lái điều chỉnh tỷ số truyền để đạt được tốc độ hoặc mô-men xoắn mong muốn. Hộp số tự động ngày càng phổ biến với công nghệ phức tạp hơn, từ hộp số vô cấp (CVT) đến hộp số ly hợp kép (DCT), mang lại trải nghiệm lái mượt mà và tiết kiệm nhiên liệu. Bộ vi sai cho phép các bánh xe quay với tốc độ khác nhau khi xe vào cua, ngăn ngừa trượt bánh và duy trì kiểm soát.

Phân Tích Chuyên Sâu Các Hệ Thống Chính

Để đạt được mục tiêu về độ dài và chiều sâu chuyên môn, cần phân tích chi tiết hơn các hệ thống con trong cấu tạo xe ô tô.

Hệ Thống Treo Và Hệ Thống Lái

Hai hệ thống này quyết định sự ổn định, khả năng kiểm soát, và độ êm ái khi xe di chuyển.

Hệ Thống Treo (Suspension System)

Hệ thống treo kết nối bánh xe với khung gầm, bao gồm lò xo, giảm xóc (Shock Absorbers), và các thanh giằng, tay đòn (Control Arms). Chức năng chính là hấp thụ xung động từ mặt đường, giữ cho bánh xe tiếp xúc tối ưu với mặt đường, và duy trì sự ổn định của xe.

Hệ thống treo có thể được phân loại thành hệ thống treo phụ thuộc (Dependent) và độc lập (Independent). Hầu hết các xe du lịch hiện đại sử dụng hệ thống treo độc lập như MacPherson Strut ở phía trước và Multi-link ở phía sau để tối đa hóa sự thoải mái và khả năng vận hành linh hoạt.

Hệ Thống Lái (Steering System)

Hệ thống lái cho phép người lái điều khiển hướng di chuyển của xe. Các thành phần cơ bản bao gồm vô lăng, trục lái, và cơ cấu lái (thường là bánh răng-thanh răng). Hệ thống trợ lực lái (Power Steering) là tiêu chuẩn trên xe hiện đại, giúp việc xoay vô lăng trở nên dễ dàng hơn.

Trợ lực lái ngày càng được chuyển đổi từ thủy lực sang trợ lực điện (Electric Power Steering – EPS). EPS không chỉ giúp tiết kiệm nhiên liệu mà còn cho phép tích hợp các tính năng hỗ trợ lái tiên tiến (ADAS) như hỗ trợ giữ làn đường.

Hệ Thống Phanh: Đảm Bảo An Toàn Tối Cao

Hệ thống phanh là hệ thống an toàn chủ động quan trọng nhất. Nó cho phép làm chậm hoặc dừng xe một cách an toàn và hiệu quả.

Hầu hết xe hiện đại sử dụng phanh đĩa ở cả bốn bánh. Khi người lái đạp phanh, lực được truyền qua hệ thống thủy lực, ép má phanh (Brake Pads) vào đĩa phanh (Rotor), tạo ra ma sát và chuyển đổi động năng thành nhiệt năng.

Phanh Chống Bó Cứng (ABS)

Hệ thống Phanh Chống Bó Cứng (Anti-lock Braking System – ABS) là một phát minh đột phá. ABS ngăn không cho bánh xe bị khóa hoàn toàn khi phanh gấp trên đường trơn trượt. Bằng cách nhả và phanh liên tục, ABS duy trì lực kéo và cho phép người lái giữ được khả năng kiểm soát lái, tránh chướng ngại vật trong khi phanh. Cảm biến tốc độ bánh xe là thành phần cốt lõi của ABS, liên tục gửi dữ liệu về bộ điều khiển điện tử (ECU).

ABS là nền tảng cho nhiều hệ thống an toàn chủ động khác như Hệ thống Cân bằng Điện tử (Electronic Stability Control – ESC) và Hệ thống Kiểm soát Lực kéo (Traction Control System – TCS). Những hệ thống này làm việc cùng nhau để ngăn ngừa xe bị mất lái hoặc trượt bánh.

Hệ Thống An Toàn Chủ Động Và Thụ Động Thiết Yếu

Cấu tạo xe ô tô hiện đại ngày càng tập trung vào các tính năng an toàn để bảo vệ người ngồi trong xe. Hệ thống an toàn được chia thành chủ động (ngăn ngừa tai nạn) và thụ động (giảm thiểu chấn thương khi tai nạn xảy ra).

Hệ Thống Túi Khí Ô Tô (SRS): Thành Phần Thụ Động Thiết Yếu

Hệ thống Túi Khí Bổ Sung (Supplemental Restraint System – SRS) là một thành phần cốt lõi của an toàn thụ động, được thiết kế để hoạt động cùng với dây đai an toàn. Túi khí có chức năng bảo vệ người lái và hành khách tránh được những tác động lực gây chấn thương nghiêm trọng khi xe xảy ra tai nạn. Điểm đặc biệt của túi khí xe hơi là chỉ sử dụng một lần duy nhất, khi bung ra cũng là lúc chúng tự làm hỏng chính mình.

Cấu Tạo Cơ Bản Của Túi Khí Ô Tô

Về cơ bản, hệ thống túi khí ô tô được cấu tạo bởi ba thành phần chính phối hợp nhịp nhàng:

• Hệ thống cảm biến (Sensors): Túi khí xe hơi được kích hoạt thông qua một hệ thống cảm biến đa dạng, bao gồm cảm biến áp suất phanh, cảm biến va chạm, cảm biến áp suất sườn, cảm biến gia tốc, cảm biến trên ghế, và con quay hồi chuyển. Khi xảy ra va chạm, tất cả các cảm biến này sẽ gửi tín hiệu tới Bộ Điều Khiển Túi Khí (ACU – Airbag Control Unit) để kích hoạt hệ thống giúp bảo vệ người lái và hành khách.
• Bộ phận kích nổ (Igniter/Inflator): Là một phần quan trọng của túi khí, có nhiệm vụ tạo ra một lượng khí (thường là khí Nitơ) làm phồng túi khí. Bộ phận kích nổ sẽ được kích hoạt khi ACU xác định mức độ va chạm vượt quá ngưỡng an toàn.
• Túi khí (Airbag): Bộ phần này thường được làm từ các loại vải Polyamide hoặc Nylon có độ bền cao, co dãn tốt và được gấp gọn, đặt vào các vị trí theo cấu tạo xe ô tô. Khi xe xảy ra va chạm, túi khí nạp hơi rất nhanh để tạo ra hệ thống đệm bảo vệ và hạn chế chấn thương.

Nguyên Lý Hoạt Động Của Hệ Thống Túi Khí

Nguyên lý hoạt động của túi khí là một quy trình tự động, siêu tốc, diễn ra chỉ trong khoảng 40 mili giây (0.04 giây) kể từ khi va chạm.

1. Phát hiện va chạm: Hệ thống điều khiển túi khí chính (ACU) điều khiển hoạt động của các cảm biến để xác định mức độ và loại va chạm. ACU truyền tín hiệu đến bộ phận điều khiển, sau đó bộ phận này phân tích dữ liệu và có thể điều chỉnh một số tính năng an toàn khác như khóa dây an toàn tự động.
2. Kích hoạt ngòi nổ: Khi mức độ va chạm vượt quá ngưỡng cho phép, ngòi nổ trong bộ thổi túi khí sẽ được kích hoạt. Ngòi nổ bắt đầu sản sinh dòng điện có cường độ từ 1A – 3A trong khoảng thời gian ngắn (dưới 2 mili giây) để đốt chất mồi lửa và hạt tạo khí (thường là Natri Azide).
3. Tạo khí và Bung túi: Phản ứng hóa học tạo ra lượng khí lớn (chủ yếu là khí Nitơ) để bơm căng túi khí. Túi khí phồng lên rất nhanh, với tốc độ lên đến 300km/h, tạo thành một tấm đệm bảo vệ.
4. Xả khí: Ngay sau khi bung, khí ga trong túi thoát ra ngoài qua các lỗ nhỏ được thiết kế sẵn và túi khí sẽ xẹp xuống. Quá trình xả khí nhanh này ngăn ngừa chấn thương do áp lực quá lớn lên người ngồi trong xe.

Các Loại Túi Khí Phổ Biến Theo Vị Trí

Dựa theo vị trí lắp đặt, hệ thống túi khí ô tô được phân thành nhiều loại để bảo vệ toàn diện người ngồi trong xe:

• Túi khí phía trước: Phổ biến nhất, bảo vệ phần đầu và ngực của người ngồi phía trước khi có va chạm trực diện.
• Túi khí sườn: Gồm túi khí rèm và túi khí hông, bảo vệ phần ngang đầu và ngang ngực khi có va chạm từ bên hông. Túi khí sườn thường được kích hoạt khi thân xe chịu tác động mạnh.
• Túi khí đầu gối: Bảo vệ phần khớp gối của người ngồi trên xe trong trường hợp va chạm trực diện, giảm thiểu chấn thương chân.
• Túi khí trên dây an toàn: Thiết kế để tăng cường bảo vệ, giúp hạn chế tối đa chấn thương ở phần ngực bằng cách phân tán lực va chạm trên diện rộng hơn.

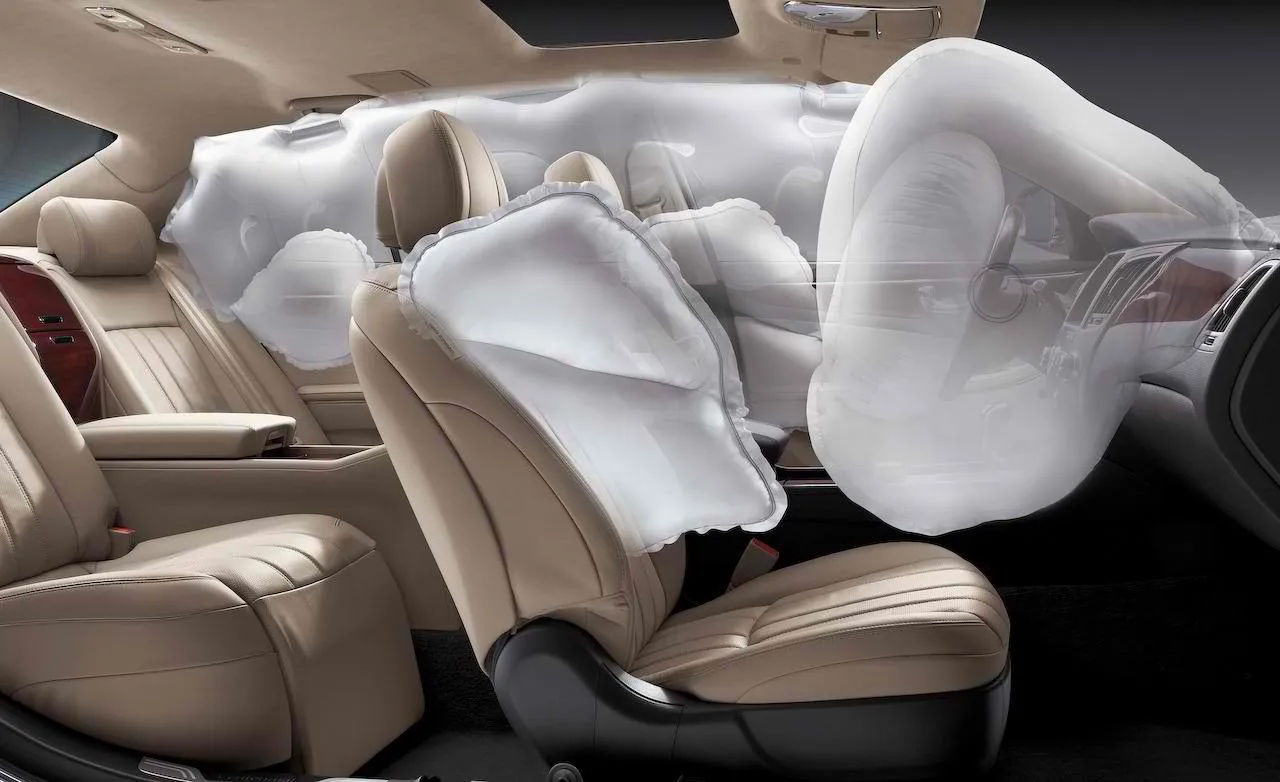

Mô tả chi tiết hệ thống túi khí xe hơi, một phần quan trọng trong cấu tạo xe ô tô hiện đại

Dấu Hiệu Lỗi Túi Khí và Lưu Ý Quan Trọng

Túi khí là bộ phận an toàn quan trọng. Khi hệ thống này gặp trục trặc, khả năng bảo vệ sẽ giảm đáng kể.

Dấu hiệu nhận biết lỗi túi khí:

• Đèn cảnh báo túi khí nhấp nháy liên tục hoặc sáng liên tục: Đèn túi khí trên bảng đồng hồ taplo sáng liên tục khi xe đang nổ máy báo hiệu lỗi, có thể do giắc nối lỏng, dây điện oxy hóa, cảm biến hỏng, hoặc cáp xoắn túi khí bị lỗi.
• Cảm biến túi khí hoạt động không ổn định: Có thể dẫn đến túi khí bung trễ hoặc không bung khi có tai nạn, là lỗi nguy hiểm cần kiểm tra.
• Túi khí bung đột ngột dù xe không va chạm: Thường do module điều khiển túi khí bị nhiễm ẩm, chập điện hoặc hỏng hóc.

Lưu ý quan trọng khi sử dụng hệ thống túi khí:

Để đảm bảo hiệu quả và an toàn cao nhất của hệ thống, người ngồi trên xe cần tuân thủ các quy tắc:

• Thắt dây đai an toàn: Túi khí được thiết kế để hoạt động bổ sung cho dây đai an toàn. Thiếu dây đai, túi khí bung có thể gây chấn thương nghiêm trọng hơn.
• Không đặt đồ vật trên bề mặt khu vực túi khí: Lực nổ mạnh và tốc độ bung nhanh của túi khí có thể khiến các vật dụng này bắn trúng người ngồi trong xe gây chấn thương.
• Hạn chế bắt chéo tay trên vô lăng: Tư thế lái xe đúng giúp giảm thiểu rủi ro chấn thương khi túi khí ở vị trí vô lăng kích nổ.

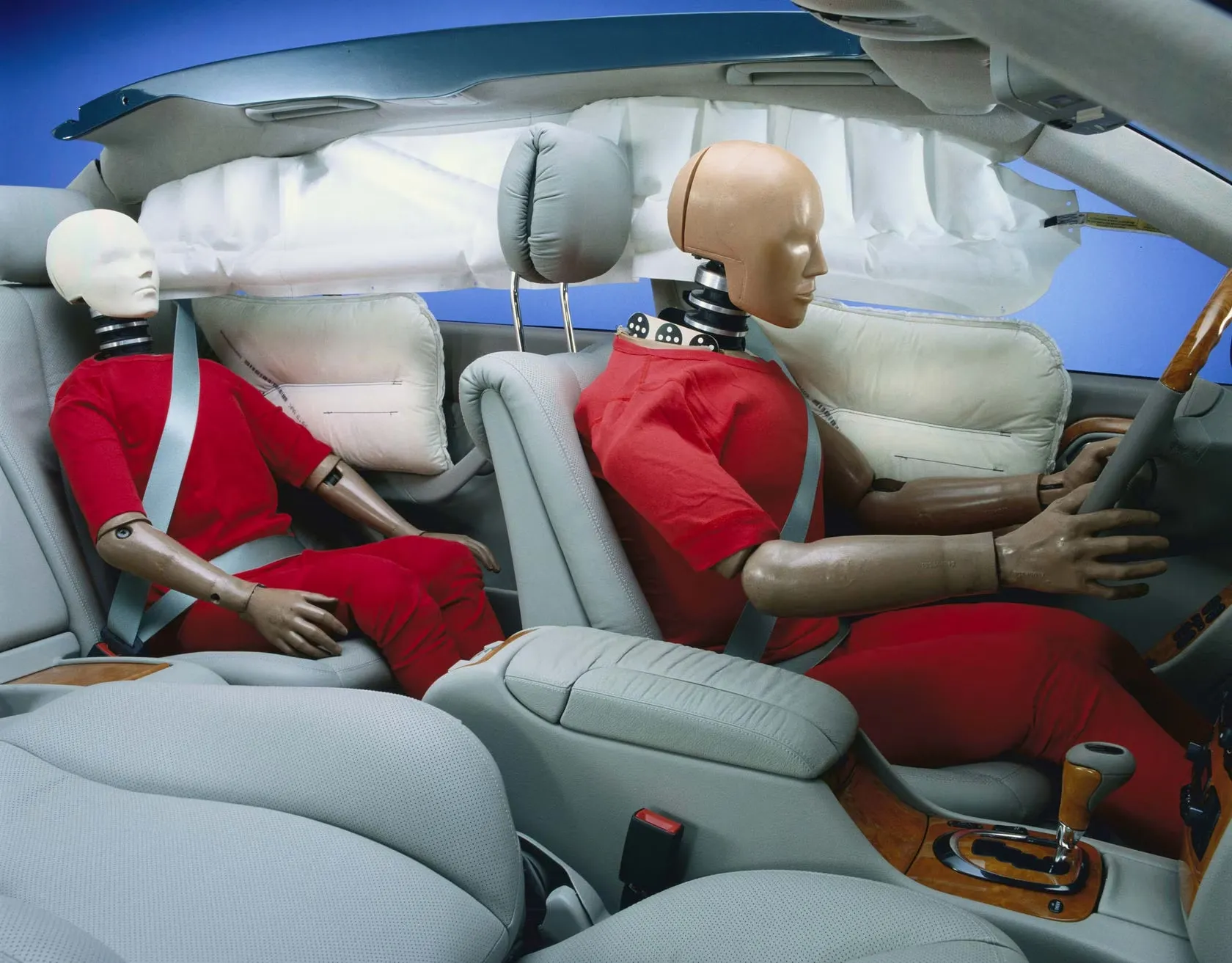

Túi khí sườn bảo vệ hành khách trong cấu tạo xe ô tô, đảm bảo an toàn khi va chạm ngang

• Trẻ em dưới 12 tuổi không ngồi ở hàng ghế trước: Trẻ em có nguy cơ cao bị chấn thương do lực va chạm mạnh từ túi khí nếu chúng ngồi ở hàng ghế phía trước. Các nhà sản xuất ô tô luôn khuyến cáo sử dụng ghế an toàn trẻ em ở hàng ghế sau.
• Chỉ nhân viên dịch vụ được ủy quyền mới được thực hiện công việc trên hoặc xung quanh các bộ phận SRS: Hệ thống túi khí là một hệ thống điện tử nhạy cảm và nguy hiểm, cần có chuyên môn cao để xử lý.

Chi phí thay túi khí ô tô phụ thuộc vào loại túi khí và dòng xe cụ thể. Túi khí ghế lái (vô lăng) dao động từ 2,5 triệu đến 8 triệu đồng, còn túi khí ghế phụ phía trước có giá từ 2 triệu đến 7 triệu đồng (chưa bao gồm công thay và chi phí kiểm tra). Việc thay thế phải được thực hiện tại các trung tâm bảo dưỡng chính hãng hoặc gara uy tín.

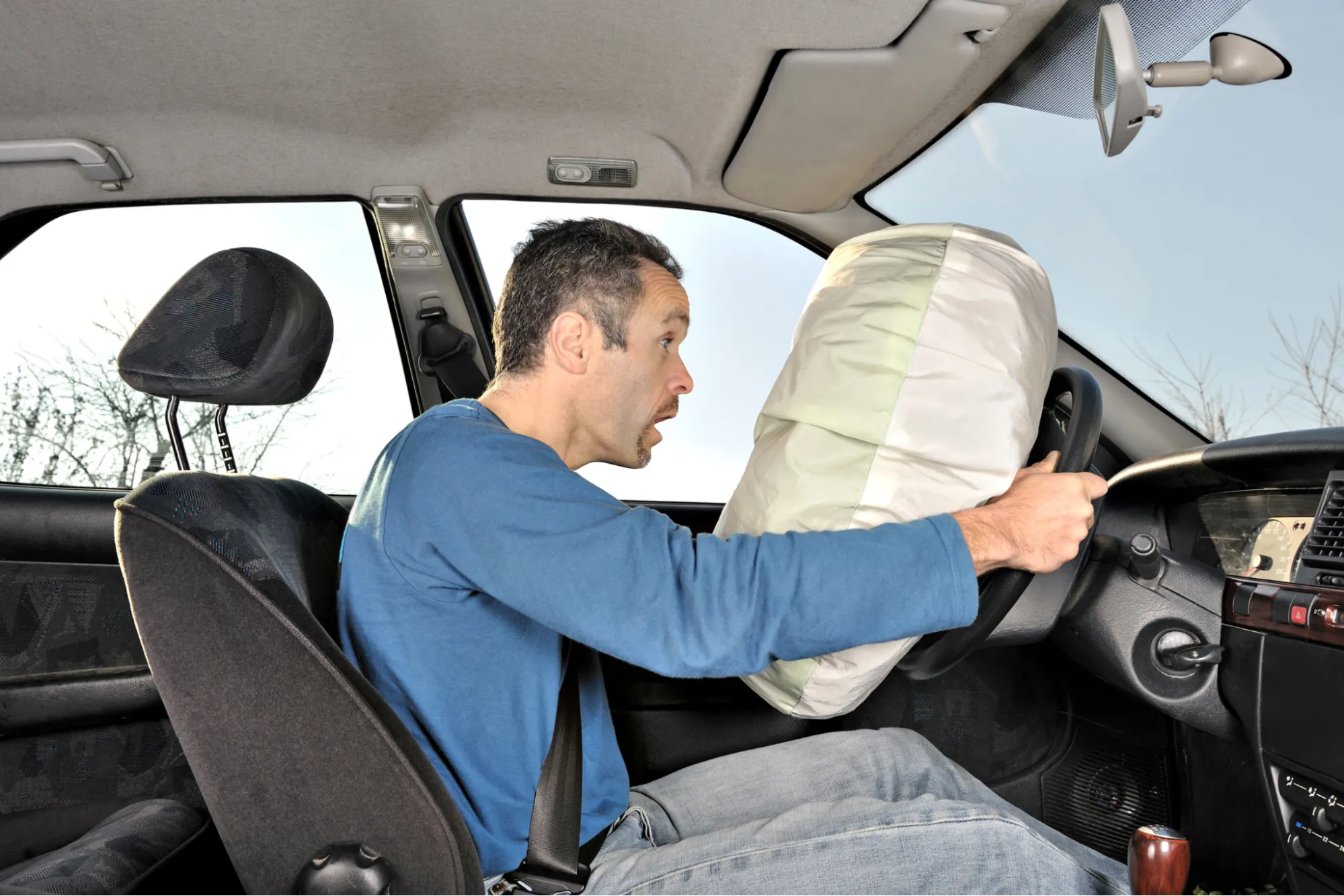

Nguyên lý hoạt động chi tiết của hệ thống túi khí, thành phần của cấu tạo xe ô tô thụ động

Hệ Thống Điện Và Điện Tử

Đây là hệ thống phức tạp, chi phối gần như toàn bộ hoạt động và tiện nghi của xe.

Mạng Lưới Điện Tử Và Cảm Biến

Xe ô tô hiện đại là một mạng lưới máy tính di động. Hệ thống điện bao gồm ắc quy (nguồn điện), máy phát điện (sạc ắc quy), và các dây dẫn. Tuy nhiên, yếu tố quan trọng nhất là mạng lưới điện tử thông minh, bao gồm hàng chục Bộ Điều Khiển Điện Tử (ECU) giao tiếp với nhau qua mạng CAN-Bus (Controller Area Network).

Các ECU này điều khiển mọi thứ, từ việc phun nhiên liệu (ECM – Engine Control Module), hộp số (TCM – Transmission Control Module), đến các chức năng tiện nghi như điều hòa và thông tin giải trí. Hàng trăm cảm biến được lắp đặt trong cấu tạo xe ô tô để thu thập dữ liệu về nhiệt độ, áp suất, tốc độ, vị trí, và gửi về các ECU để ra quyết định điều chỉnh.

Hệ Thống Chiếu Sáng Và Tín Hiệu

Hệ thống chiếu sáng không chỉ giúp người lái quan sát mà còn là yếu tố an toàn quan trọng. Đèn pha hiện đại đã phát triển từ Halogen sang Xenon và LED, mang lại cường độ sáng cao hơn và khả năng tiết kiệm năng lượng. Công nghệ đèn thông minh (Adaptive Headlights) có khả năng điều chỉnh góc chiếu sáng theo góc lái, tăng cường tầm nhìn khi vào cua.

Hệ thống tín hiệu bao gồm đèn xi-nhan, đèn phanh, và đèn sương mù, giúp người lái truyền đạt ý định của mình cho các phương tiện khác. Việc đảm bảo hệ thống này hoạt động chính xác là một yêu cầu pháp lý và an toàn bắt buộc.

Các lưu ý an toàn khi sử dụng túi khí, đảm bảo tính năng bảo vệ tối ưu của cấu tạo xe ô tô

Công Nghệ Hỗ Trợ Lái Nâng Cao (ADAS)

Sự phát triển của điện tử đã thúc đẩy ADAS trở thành một phần không thể thiếu trong cấu tạo xe ô tô cao cấp. ADAS sử dụng các cảm biến, camera, và radar để hỗ trợ người lái.

Các tính năng phổ biến bao gồm:

• Kiểm soát Hành trình Thích ứng (Adaptive Cruise Control – ACC): Tự động điều chỉnh tốc độ để duy trì khoảng cách an toàn với xe phía trước.
• Cảnh báo Điểm mù (Blind Spot Monitoring – BSM): Cảnh báo khi có xe nằm trong điểm mù của gương chiếu hậu.
• Hỗ trợ Giữ Làn đường (Lane Keep Assist – LKA): Can thiệp vào hệ thống lái để giữ xe đi đúng làn đường.

Những công nghệ này không chỉ tăng cường sự tiện nghi mà còn giảm thiểu đáng kể rủi ro tai nạn do lỗi con người, hướng tới mục tiêu cuối cùng là xe tự lái hoàn toàn.

Tương Lai Và Xu Hướng Phát Triển Của Cấu Tạo Xe Ô Tô

Cấu tạo xe ô tô đang trải qua một sự chuyển đổi lớn, đặc biệt với sự nổi lên của xe điện (EVs) và công nghệ tự lái.

Xe Điện (EVs) Và Sự Khác Biệt Cấu Trúc

Xe điện loại bỏ động cơ đốt trong phức tạp, hệ thống truyền lực cồng kềnh, và thay thế bằng động cơ điện, bộ pin lớn (thường đặt dưới sàn xe), và bộ biến tần (Inverter). Cấu trúc khung gầm được tối ưu hóa để chứa khối pin nặng, tạo ra trọng tâm thấp hơn, cải thiện khả năng xử lý.

Sự đơn giản hóa cơ khí này mang lại hiệu suất cao hơn, ít bộ phận chuyển động hơn để bảo dưỡng, và giảm tiếng ồn đáng kể. Khung gầm của xe điện được thiết kế để bảo vệ pin khỏi va chạm, trở thành một yếu tố an toàn mới.

Nền Tảng Kết Nối Và Phần Mềm

Trong tương lai, phần mềm và khả năng kết nối sẽ là yếu tố phân biệt chính. Xe ô tô sẽ liên tục nhận cập nhật phần mềm (Over-The-Air – OTA) để cải thiện hiệu suất, thêm tính năng, và sửa lỗi, tương tự như điện thoại thông minh. Cấu tạo xe ô tô sẽ tích hợp sâu hơn các module giao tiếp xe-với-mọi-thứ (V2X) cho phép xe trao đổi dữ liệu với nhau, với cơ sở hạ tầng, và với người đi bộ, tạo ra một mạng lưới giao thông thông minh và an toàn.

Việc thấu hiểu về cấu tạo xe ô tô là yếu tố then chốt giúp người dùng tận dụng tối đa những lợi ích mà công nghệ mang lại, đồng thời đảm bảo an toàn tối đa cho bản thân và những người tham gia giao thông. Từ hệ thống khung gầm chịu lực đến sự tinh vi của các bộ điều khiển điện tử và tính năng an toàn như hệ thống túi khí ô tô (SRS), mỗi bộ phận đều đóng vai trò không thể thiếu trong việc tạo nên một chiếc xe hoàn chỉnh và đáng tin cậy. Duy trì hệ thống túi khí luôn hoạt động ổn định là rất cần thiết, do đó chủ xe cần quan tâm tới hạn sử dụng túi khí cũng như bảo dưỡng xe định kỳ để phát hiện sớm và kịp thời xử lý sự cố. Sự hiểu biết sâu sắc này là chìa khóa để đạt được trải nghiệm lái xe an toàn, hiệu quả và chủ động.
