Cổng OBD trên xe tải là hệ thống chuẩn đoán tích hợp giúp giám sát hoạt động động cơ, phát hiện lỗi kỹ thuật và hỗ trợ bảo dưỡng xe hiệu quả. Hệ thống này xuất hiện từ năm 1996 tại Mỹ, sau đó được áp dụng rộng rãi trên xe tải thương mại từ đầu những năm 2000. Với xe tải vận hành liên tục, cổng OBD đóng vai trò quan trọng trong việc giảm chi phí sửa chữa đột xuất và kéo dài tuổi thọ động cơ.

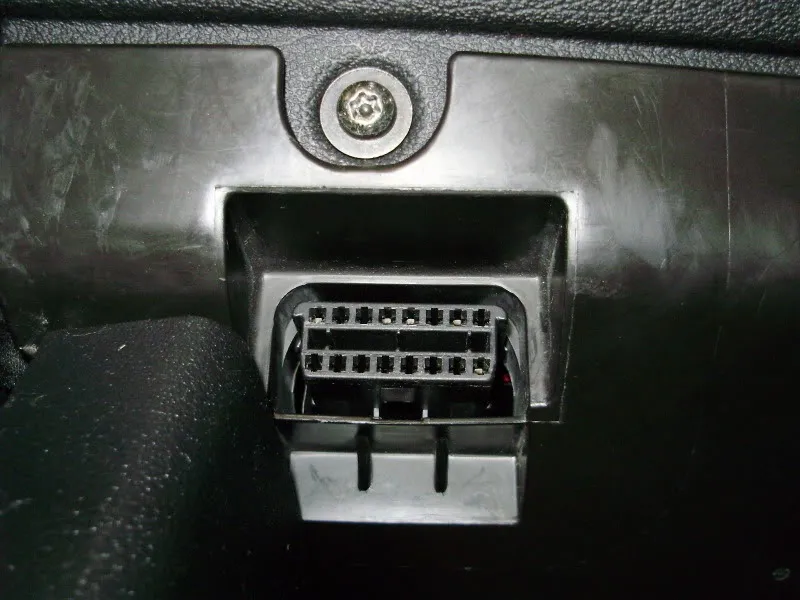

Cổng OBD 2 trên xe tảiCổng chuẩn đoán OBD 16 chân trên xe tải hiện đại
Cổng OBD Là Gì Và Hoạt Động Như Thế Nào
Cổng OBD (On-Board Diagnostics) là giao diện kết nối giữa hệ thống điện tử xe và thiết bị đọc lỗi bên ngoài. Trên xe tải, hệ thống này giám sát liên tục các thông số: áp suất nhiên liệu, nhiệt độ động cơ, tỷ lệ hỗn hợp khí nạp, hiệu suất phanh ABS, và hệ thống xử lý khí thải.
Khi phát hiện bất thường, bộ điều khiển trung tâm ECU (Electronic Control Unit) lưu mã lỗi vào bộ nhớ và bật đèn cảnh báo “Check Engine” trên bảng đồng hồ. Ví dụ: nếu cảm biến oxy báo hỗn hợp nhiên liệu quá đậm, ECU sẽ ghi mã P0172 và điều chỉnh tỷ lệ phun xăng tự động.
Cấu tạo hệ thống OBDSơ đồ kết nối giữa ECU, cảm biến và cổng chuẩn đoán
Cổng OBD chuẩn có 16 chân, trong đó chân 4 và 5 nối mass, chân 16 cấp nguồn 12V, các chân còn lại truyền tín hiệu theo giao thức CAN Bus (Controller Area Network). Trên xe tải nặng, hệ thống thường sử dụng giao thức J1939 để xử lý khối lượng dữ liệu lớn hơn từ động cơ diesel công suất cao.
Vị Trí Cổng OBD Trên Các Dòng Xe Tải Phổ Biến
Trên xe tải nhẹ dưới 3.5 tấn (Hyundai Porter, Kia K200), cổng OBD trên xe tải thường nằm dưới bảng táp-lô bên trái, gần chân phanh hoặc cần số. Một số dòng như Thaco Ollin đặt cổng phía dưới hộp cầu chì trong khoang lái.
Với xe tải trung (Hino 300, Isuzu QKR), cổng có thể nằm bên phải ghế lái, phía sau tấm chắn bùn hoặc trong ngăn chứa đồ phía hành khách. Xe tải nặng trên 8 tấn (Hino 500, Dongfeng Hoàng Huy) thường đặt cổng OBD gần bàn đạp côn hoặc phía dưới vô lăng để kỹ thuật viên dễ tiếp cận khi bảo dưỡng.

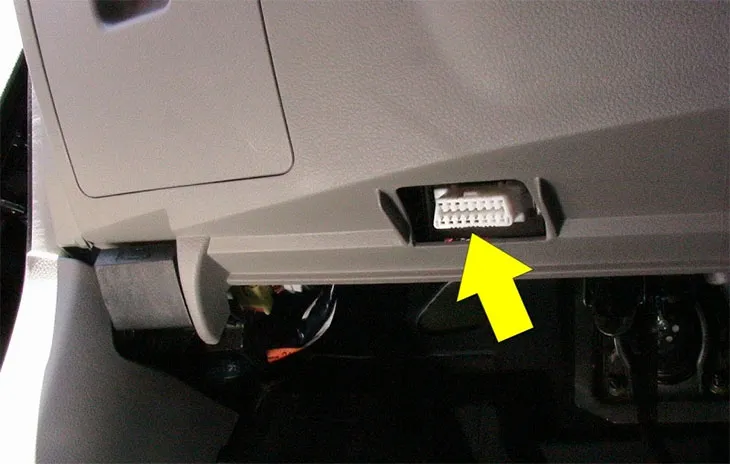

Vị trí cổng OBD trên xe tảiCổng OBD thường đặt dưới bảng táp-lô bên trái ghế lái
Lưu ý: Một số xe tải cũ đời 2005-2010 có thể sử dụng cổng OBD-I (12 chân) hoặc cổng độc quyền của hãng. Kiểm tra sổ tay hướng dẫn sử dụng hoặc liên hệ đại lý để xác định chính xác.
Chức Năng Cốt Lõi Của Cổng OBD Trên Xe Tải Vận Hành Thương Mại
Cảnh báo sớm lỗi kỹ thuật trước khi hỏng hóc nghiêm trọng
Trên xe tải chạy đường dài, việc phát hiện sớm vấn đề giúp tránh hỏng hóc giữa đường. Ví dụ: khi cảm biến áp suất turbo báo giảm 15% so với ngưỡng chuẩn, hệ thống OBD sẽ ghi mã P0234 và bật đèn cảnh báo. Nếu bỏ qua, turbo có thể bị hỏng hoàn toàn sau 2000-3000km, chi phí thay thế lên đến 15-25 triệu đồng.
Đèn cảnh báo Check EngineĐèn Check Engine sáng khi hệ thống phát hiện lỗi cần xử lý
Theo kinh nghiệm thực tế, xe tải chạy hàng ngày nên kiểm tra mã lỗi OBD mỗi 5000km hoặc khi đèn cảnh báo sáng. Chi phí đọc mã tại garage từ 50,000-150,000đ, rẻ hơn nhiều so với sửa chữa đột xuất.
Hỗ trợ kỹ thuật viên chẩn đoán nhanh, giảm thời gian sửa chữa
Trước khi có OBD, kỹ thuật viên phải kiểm tra thủ công từng bộ phận, mất 2-4 giờ chỉ để tìm nguyên nhân. Với thiết bị đọc lỗi OBD, thời gian rút xuống còn 15-30 phút. Ví dụ: mã P0087 báo áp suất nhiên liệu thấp, kỹ thuật viên sẽ tập trung kiểm tra bơm nhiên liệu, lọc nhiên liệu và đường ống thay vì kiểm tra toàn bộ hệ thống.
Thiết bị đọc mã lỗi OBDMáy đọc lỗi chuyên dụng giúp chẩn đoán chính xác trong vài phút
Lưu ý: Không phải mã lỗi nào cũng nghiêm trọng. Mã P0420 (hiệu suất xúc tác giảm) có thể do cảm biến oxy lỗi (chi phí thay 800,000-1,500,000đ) chứ chưa chắc phải thay bình xúc tác (15-30 triệu đồng). Nên đến garage uy tín để kiểm tra kỹ trước khi sửa.
Kiểm soát khí thải, đáp ứng quy chuẩn môi trường
Từ năm 2018, Việt Nam áp dụng tiêu chuẩn khí thải Euro 4 cho xe tải mới. Hệ thống OBD giám sát liên tục van EGR (tái tuần hoàn khí xả), bộ lọc DPF (lọc bụi diesel), và cảm biến NOx. Nếu khí thải vượt ngưỡng cho phép, xe sẽ tự động giảm công suất hoặc không khởi động được.
Trên thực tế, nhiều chủ xe tải cũ tháo bỏ DPF để tăng công suất, nhưng điều này khiến xe không qua được đăng kiểm và bị phạt từ 4-6 triệu đồng theo Nghị định 100/2019/NĐ-CP. Hệ thống OBD sẽ ghi mã lỗi P2002 (DPF bị tắc hoặc tháo bỏ), dễ dàng phát hiện khi kiểm tra.
Ứng Dụng Mở Rộng: Lắp Thêm Thiết Bị Qua Cổng OBD
Thiết bị giám sát hành trình GPS qua OBD
Thiết bị định vị cắm cổng OBD không chỉ theo dõi vị trí mà còn ghi lại tốc độ, thời gian lái xe liên tục, số lần phanh gấp, và mức tiêu hao nhiên liệu thực tế. Đây là công cụ hữu ích cho chủ xe quản lý đội xe tải, giúp phát hiện lái xe vi phạm tốc độ hoặc lái xe không hiệu quả.

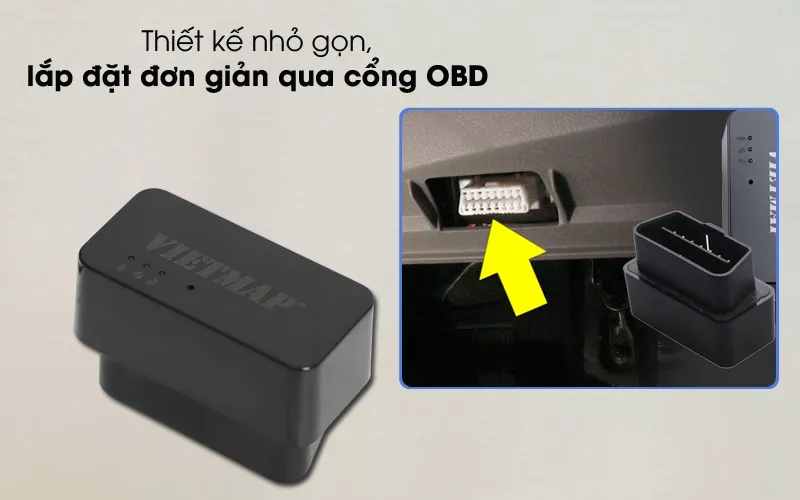

Thiết bị định vị OBDThiết bị giám sát hành trình kết nối qua cổng OBD
Giá thiết bị từ 1,500,000-3,500,000đ tùy tính năng. Ưu điểm: lắp đặt đơn giản, không cần đấu nối dây phức tạp. Nhược điểm: chiếm cổng OBD, không thể đọc mã lỗi đồng thời trừ khi dùng bộ chia Y.
Màn hình HUD hiển thị thông số lên kính lái
Màn hình HUD (Head-Up Display) kết nối OBD giúp tài xế theo dõi tốc độ, số vòng tua máy, nhiệt độ nước làm mát mà không cần nhìn xuống bảng đồng hồ. Trên xe tải đường dài, tính năng này giảm mỏi mắt và tăng an toàn khi lái đêm.

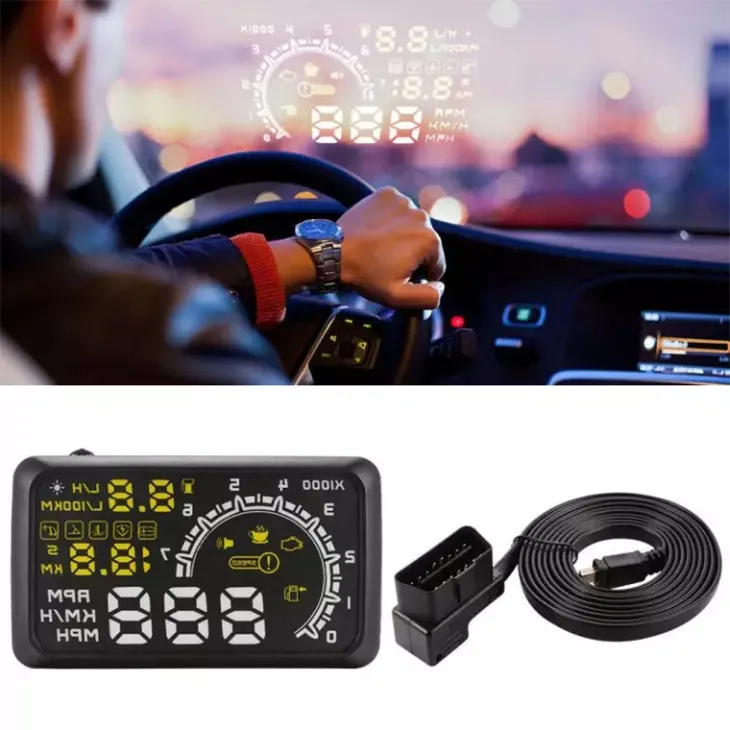

Màn hình HUD kết nối OBDMàn hình HUD hiển thị thông số xe lên kính chắn gió
Giá từ 800,000-2,000,000đ. Lưu ý: HUD chỉ tương thích với xe có giao thức OBD-II chuẩn. Xe tải Trung Quốc đời cũ có thể không đọc được đầy đủ thông số.
So Sánh OBD-I Và OBD-II Trên Xe Tải
| Tiêu chí | OBD-I (trước 2000) | OBD-II (từ 2000) |
|---|---|---|
| Số chân cổng | 12 chân, khác nhau theo hãng | 16 chân, chuẩn hóa |
| Giao thức | Độc quyền (Toyota, Isuzu…) | CAN Bus, J1939 |
| Khả năng đọc lỗi | Chỉ đọc mã lỗi cơ bản | Đọc dữ liệu thời gian thực |
| Tương thích thiết bị | Cần máy đọc chuyên dụng | Tương thích đa thiết bị |
Xe tải sản xuất từ 2005 trở về sau tại Việt Nam đều dùng OBD-II. Nếu mua xe tải cũ đời 2000-2005, nên kiểm tra loại cổng trước khi đầu tư thiết bị đọc lỗi.
Lưu Ý Khi Sử Dụng Cổng OBD Trên Xe Tải
Không tự ý xóa mã lỗi mà chưa sửa nguyên nhân. Nhiều chủ xe dùng thiết bị đọc lỗi giá rẻ để xóa mã, tắt đèn cảnh báo nhưng không sửa chữa. Điều này khiến vấn đề trầm trọng hơn, ví dụ: mã P0300 (động cơ giật) nếu không xử lý có thể dẫn đến hỏng piston.
Kiểm tra cổng OBD định kỳ để tránh bị oxy hóa. Cổng OBD nằm gần sàn xe, dễ bị nước, bụi xâm nhập. Nên kiểm tra và xịt chống ẩm mỗi 6 tháng, đặc biệt với xe chạy vùng ven biển hoặc đường ngập nước thường xuyên.
Chọn thiết bị đọc lỗi phù hợp với dòng xe. Máy đọc lỗi giá rẻ (dưới 500,000đ) chỉ đọc được mã lỗi động cơ cơ bản. Với xe tải có hệ thống phức tạp (phanh ABS, hộp số tự động), nên dùng thiết bị chuyên dụng từ 2-5 triệu đồng để đọc đầy đủ.
Cổng OBD trên xe tải là công cụ không thể thiếu trong bảo dưỡng và vận hành xe thương mại hiện đại. Việc hiểu rõ chức năng và sử dụng đúng cách giúp giảm 30-40% chi phí sửa chữa đột xuất, kéo dài tuổi thọ động cơ và đảm bảo an toàn giao thông. Nếu chưa có thiết bị đọc lỗi, nên đầu tư một chiếc cơ bản hoặc kiểm tra định kỳ tại garage uy tín mỗi 5000-10,000km.
