Hệ Thống Điện Trên Ô Tô: Cấu Tạo, Nguyên Lý Và Chức Năng Cốt Lõi

Hệ thống điện trên ô tô là mạng lưới năng lượng và điều khiển cốt lõi, đảm bảo mọi chức năng từ khởi động đến tiện nghi đều vận hành trơn tru. Hệ thống này bao gồm các thành phần quan trọng như ắc quy, máy phát điện, và Bộ điều khiển điện tử (ECU). Nó không chỉ cung cấp nguồn điện dồi dào mà còn chịu trách nhiệm quản lý dòng năng lượng, bảo vệ mạch điện, và điều khiển các thiết bị điện tử phức tạp. Sự ổn định và hiệu suất của hệ thống điện là yếu tố then chốt quyết định độ tin cậy và an toàn tổng thể của chiếc xe.

Vai Trò Không Thể Thiếu Của Hệ Thống Điện Trong Vận Hành Ô Tô

Hệ thống điện đóng vai trò là “hệ thần kinh” và “hệ tuần hoàn” năng lượng của chiếc xe. Nó chuyển đổi năng lượng hóa học thành điện năng, cung cấp điện cho động cơ khởi động và mọi thiết bị phụ tải khác. Nếu không có hệ thống điện, một chiếc xe hiện đại sẽ hoàn toàn vô dụng, không thể khởi động hay vận hành các tính năng an toàn cơ bản.

Cung Cấp Nguồn Năng Lượng Chính

Vai trò cơ bản nhất là cung cấp nguồn điện cho các hệ thống khác. Ở trạng thái dừng, ắc quy chịu trách nhiệm khởi động động cơ và cấp điện tạm thời cho đèn hoặc radio. Khi động cơ đã hoạt động, trách nhiệm này được chuyển giao hoàn toàn cho máy phát điện, đơn vị này không chỉ nuôi sống các phụ tải mà còn sạc lại ắc quy.

Việc quản lý năng lượng này đòi hỏi một sự điều chỉnh điện áp chính xác. Điện áp cần phải luôn nằm trong một phạm vi hẹp, thường là 13.8V đến 14.8V, để tránh gây hỏng hóc cho các bộ điều khiển điện tử nhạy cảm. Đây là nhiệm vụ chính của bộ điều áp tích hợp trong máy phát.

Đảm Bảo An Toàn Và Tiện Nghi

Ngoài chức năng khởi động và nạp điện, hệ thống điện trên ô tô còn hỗ trợ mọi hệ thống an toàn và tiện nghi hiện đại. Các hệ thống như phanh chống bó cứng (ABS), cân bằng điện tử (ESP), túi khí, và trợ lực lái điện đều dựa vào nguồn điện ổn định để vận hành.

Các tiện ích trong cabin như hệ thống giải trí, điều hòa không khí tự động, cửa sổ chỉnh điện, và ghế sưởi/thông gió cũng tiêu thụ một lượng điện đáng kể. Sự phức tạp của các tính năng này đòi hỏi một hệ thống điện không chỉ mạnh mẽ mà còn được bảo vệ và điều khiển tinh vi.

Cấu Tạo Chi Tiết Của Hệ Thống Điện Cơ Bản Trên Ô Tô

Hệ thống điện cơ bản bao gồm ba thành phần cốt lõi là nguồn cung cấp, đơn vị khởi động và hệ thống bảo vệ/truyền dẫn. Sự phối hợp nhịp nhàng của các bộ phận này là chìa khóa cho hiệu suất vận hành ổn định.

Nguồn Cung Cấp Năng Lượng: Ắc Quy Và Máy Phát Điện

Hai thiết bị này hoạt động bổ sung cho nhau để duy trì nguồn năng lượng. Ắc quy là thiết bị dự trữ, trong khi máy phát điện là đơn vị sản xuất điện năng chính.

Ắc Quy (Battery)

Ắc quy là một thiết bị lưu trữ năng lượng hóa học và chuyển hóa thành điện năng khi cần thiết. Chức năng chính của nó là cung cấp dòng điện lớn cho máy khởi động và cấp điện cho các phụ tải khi động cơ chưa hoạt động.

Cấu tạo cơ bản của ắc quy thường là loại axit-chì, bao gồm các bản cực chì và dung dịch điện phân là axit sulfuric loãng. Hiện nay, các loại ắc quy khô (AGM, Gel) đang dần thay thế ắc quy nước truyền thống do ít cần bảo dưỡng và tuổi thọ cao hơn. Quá trình phóng và nạp điện trong ắc quy là một chu trình hóa học liên tục.

Ắc quy trong hệ thống điện ô tô

Máy Phát Điện (Alternator)

Máy phát điện chịu trách nhiệm sản xuất điện năng khi động cơ hoạt động, chuyển hóa cơ năng thành điện năng thông qua dây đai truyền động từ trục khuỷu. Nó cung cấp dòng điện xoay chiều, sau đó được chỉnh lưu thành dòng điện một chiều để sạc ắc quy và nuôi các phụ tải.

Cấu tạo của máy phát điện phức tạp hơn nhiều so với hình dung ban đầu, gồm 8 bộ phận chính. Các bộ phận đó bao gồm Roto (phần quay tạo từ trường), Stato (phần đứng yên tạo dòng điện), Bộ chỉnh lưu (chuyển AC sang DC), và Bộ điều điện áp (giữ điện áp ổn định). Các dấu hiệu như đèn cảnh báo bật sáng hoặc đèn pha mờ đi là báo hiệu máy phát đã có vấn đề và cần kiểm tra.

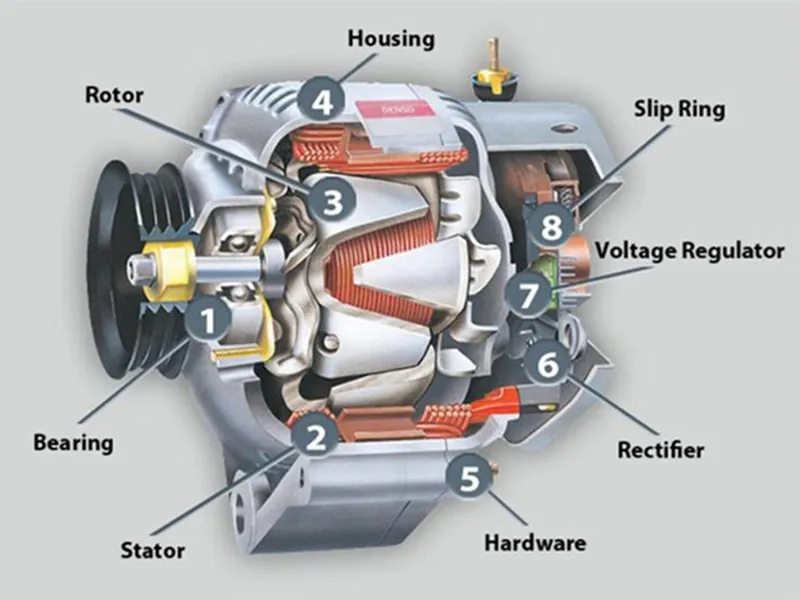

Cấu tạo chi tiết của máy phát điện ô tô

Đơn Vị Khởi Động: Máy Đề (Starter Motor)

Máy khởi động, hay còn gọi là máy đề, là một mô-tơ điện DC công suất lớn. Chức năng của nó là nhận dòng điện từ ắc quy để tạo ra mô-men xoắn, làm quay bánh đà và trục khuỷu, đưa động cơ đốt trong đạt đến tốc độ tối thiểu cần thiết để tự khởi động.

Tốc độ quay khởi động này khác nhau tùy loại động cơ, ví dụ động cơ xăng cần 40 – 60 vòng/phút, trong khi động cơ diesel cần 80 – 100 vòng/phút. Máy đề thường được trang bị cơ cấu giảm tốc và khớp ly hợp một chiều (Bendix) để bảo vệ nó khỏi tốc độ quay quá cao của động cơ sau khi xe đã nổ máy.

máy khởi động trong hệ thống điện ô tô

Hệ Thống Dẫn Truyền Và Bảo Vệ Mạch Điện

Hệ thống dây điện, relay và cầu chì là xương sống bảo vệ và kết nối mọi bộ phận trong hệ thống điện. Chúng đảm bảo dòng điện được truyền tải an toàn và hiệu quả từ nguồn đến phụ tải.

Dây Điện (Wiring Harness)

Dây điện có chức năng truyền tải dòng điện và tín hiệu điều khiển giữa các thiết bị. Hệ thống dây điện trên mỗi dòng xe đều được thiết kế với màu sắc và kích thước khác nhau. Việc này nhằm mục đích phân biệt dễ dàng hơn trong quá trình kiểm tra, sửa chữa và lắp đặt.

Chất liệu lõi dây điện thường là đồng tinh khiết, được bọc bằng vật liệu cách điện chịu nhiệt và chống mài mòn. Sơ đồ dây điện (wiring diagram) là tài liệu kỹ thuật phức tạp nhất, mô tả chi tiết đường đi của từng dây trong toàn bộ chiếc xe.

Relay Và Cầu Chì (Relay and Fuse)

Relay (Rơ-le) là công tắc điện từ, sử dụng một dòng điện nhỏ để điều khiển một dòng điện lớn hơn. Nó giúp bảo vệ công tắc điều khiển khỏi dòng điện quá tải, đồng thời cho phép bố trí công tắc điều khiển ở xa mạch điện công suất lớn.

Cầu chì (Fuse) là thiết bị bảo vệ quá dòng. Cầu chì sẽ tự đứt khi dòng điện vượt quá giới hạn an toàn, do quá tải hoặc ngắn mạch. Chúng giúp ngăn ngừa hư hỏng nghiêm trọng cho dây điện và các thiết bị điện tử đắt tiền. Hai bộ phận này thường được bố trí chung thành các hộp cầu chì, một hộp trong khoang máy và một hộp trong cabin xe.

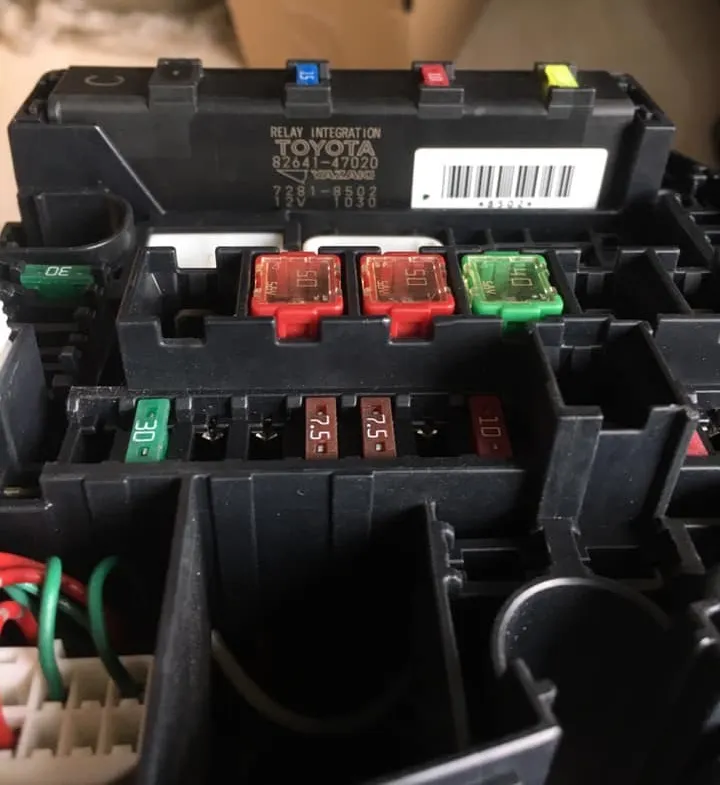

Replay và cầu chì trong hệ thống điện ô tô

Nguyên Lý Hoạt Động Tổng Thể Của Hệ Thống Điện Ô Tô

Cách thức vận hành của hệ thống điện trên ô tô tuân theo một chu trình khép kín và tự động điều chỉnh. Sự thông minh của hệ thống này nằm ở khả năng chuyển đổi vai trò giữa ắc quy và máy phát một cách liền mạch.

Chu Trình Khởi Động Động Cơ

Khi người lái vặn chìa khóa hoặc nhấn nút khởi động, ắc quy sẽ ngay lập tức cung cấp điện năng cho máy khởi động. Máy khởi động làm quay trục khuỷu, trong khi đó, hệ thống đánh lửa cũng sử dụng điện từ ắc quy để tạo ra tia lửa điện chính xác. Tia lửa điện này đốt cháy hỗn hợp nhiên liệu trong buồng đốt, sinh ra công suất và khởi động động cơ đốt trong.

Đây là quá trình tiêu hao năng lượng lớn nhất. Dòng điện lúc này có thể đạt tới hàng trăm Ampe trong vài giây. Vì vậy, sự ổn định của ắc quy là cực kỳ quan trọng đối với khả năng khởi động của xe, đặc biệt trong điều kiện thời tiết lạnh.

Chu Trình Nạp Điện Và Cung Cấp Ổn Định

Ngay sau khi động cơ đã nổ máy và đạt tốc độ quay nhất định, máy phát điện bắt đầu hoạt động hiệu quả. Nó chuyển đổi cơ năng thành điện năng để cung cấp cho toàn bộ phụ tải điện trên xe. Đồng thời, máy phát điện cũng thực hiện nhiệm vụ nạp lại điện cho ắc quy để bù đắp lượng năng lượng đã mất trong quá trình khởi động.

Bộ điều áp (Voltage Regulator) đóng vai trò trung tâm trong chu trình này, đảm bảo điện áp đầu ra luôn ổn định. Điện áp được điều chỉnh để phù hợp với trạng thái sạc của ắc quy và yêu cầu của các thiết bị điện tử, duy trì nguồn điện liên tục cho hệ thống điều khiển trung tâm.

Cơ Chế Bảo Vệ Quá Tải Và Ngắn Mạch

Mọi mạch điện trong xe đều được bảo vệ bằng cầu chì. Đây là cơ chế bảo vệ thụ động nhưng cực kỳ quan trọng. Khi có sự cố ngắn mạch hoặc một thiết bị tiêu thụ quá nhiều dòng điện (quá tải), cầu chì tương ứng sẽ đứt.

Việc này cắt đứt nguồn điện khỏi mạch bị lỗi, ngăn ngừa nguy cơ cháy nổ dây điện hoặc hỏng hóc nghiêm trọng hơn cho các thiết bị. Hộp cầu chì được bố trí thuận tiện để người dùng hoặc kỹ thuật viên có thể dễ dàng kiểm tra và thay thế, đảm bảo thời gian sửa chữa được rút ngắn tối đa.

Các Hệ Thống Phụ Trợ Điện Tử Hiện Đại (Electronic Sub-Systems)

Sự phát triển của công nghệ đã biến hệ thống điện trên ô tô trở thành một mạng lưới điều khiển phức tạp. Hầu hết các chức năng vận hành, an toàn, và tiện nghi hiện nay đều phụ thuộc vào các hệ thống phụ trợ điện tử này.

Hệ Thống Khởi Động Và Nạp Điện Chuyên Sâu

Các dòng xe hiện đại sử dụng hệ thống khởi động và nạp điện được điều khiển bằng Bộ điều khiển điện tử (ECU). ECU không chỉ quyết định khi nào máy phát điện bắt đầu nạp mà còn điều chỉnh cường độ nạp dựa trên nhiệt độ môi trường, trạng thái sạc của ắc quy và mức tải điện.

Công nghệ Stop-Start (dừng-khởi động tự động) đòi hỏi các thành phần như máy đề và ắc quy phải có độ bền cao hơn nhiều. Các xe này thường sử dụng ắc quy AGM để đáp ứng nhu cầu khởi động liên tục và nhanh chóng, đồng thời giảm thiểu lượng khí thải và tiết kiệm nhiên liệu trong điều kiện giao thông thành phố.

Hệ Thống Đèn Chiếu Sáng Thông Minh

Hệ thống đèn không chỉ bao gồm đèn pha và đèn tín hiệu mà còn tích hợp công nghệ điều khiển điện tử phức tạp. Các hệ thống đèn LED ma trận (Matrix LED) hoặc đèn pha thích ứng (Adaptive Headlights) có thể tự động điều chỉnh cường độ và hướng chiếu sáng.

ECU sử dụng dữ liệu từ camera và cảm biến để tắt/bật từng phân đoạn LED, tạo ra “vùng tối” tránh làm chói mắt xe ngược chiều. Hệ thống này giúp tối đa hóa khả năng quan sát của người lái trong đêm tối mà vẫn đảm bảo an toàn cho các phương tiện khác.

Điều Khiển Điều Hòa Không Khí

Hệ thống điều hòa không khí tự động (Climate Control) được điều khiển hoàn toàn bằng điện tử. Thay vì chỉ điều chỉnh bằng tay, ECU sẽ xử lý dữ liệu từ nhiều cảm biến nhiệt độ bên trong và bên ngoài xe. Nó tự động điều chỉnh tốc độ quạt, hướng gió, và hoạt động của máy nén.

Ngoài việc làm mát, hệ thống này còn có chức năng sấy kính, loại bỏ sương mù. Bằng cách điều chỉnh nhiệt độ và luồng khí, nó đảm bảo tầm nhìn rõ ràng cho người lái, đặc biệt quan trọng trong điều kiện thời tiết lạnh hoặc mưa ẩm.

Phanh Điều Khiển Điện Tử

Hệ thống phanh hiện đại tích hợp nhiều công nghệ điện tử như ABS (chống bó cứng phanh), EBD (phân phối lực phanh điện tử), và đặc biệt là Phanh Tay Điện Tử (EPB). EPB sử dụng mô-tơ điện để khóa phanh sau thay vì cáp cơ khí.

EPB thường đi kèm với tính năng Auto Hold, cho phép xe giữ phanh tự động khi dừng đèn đỏ. Các bộ phận như bộ điều khiển ABS, cảm biến tốc độ bánh xe, và cảm biến chân phanh đều hoạt động dựa trên năng lượng điện và tín hiệu điều khiển điện tử để tăng tối đa hiệu quả phanh và an toàn.

Trợ Lực Lái Điện Tử (EPS) và Công Nghệ Lái Tự Động

Hệ thống lái trợ lực điện (EPS – Electric Power Steering) đã thay thế gần như hoàn toàn hệ thống lái trợ lực thủy lực truyền thống. EPS sử dụng mô-tơ điện để bổ trợ lực đánh lái, làm cho việc điều khiển vô lăng nhẹ nhàng hơn ở tốc độ thấp và chắc chắn hơn ở tốc độ cao.

Sự chính xác và khả năng lập trình của EPS là nền tảng cho các hệ thống hỗ trợ lái xe nâng cao (ADAS), bao gồm hỗ trợ giữ làn và hỗ trợ đỗ xe tự động. Mô-tơ điện trong EPS hoạt động độc lập dưới sự điều khiển của ECU, cung cấp sự linh hoạt và hiệu suất vượt trội.

Mã Hóa Động Cơ Và An Ninh Chống Trộm

Hệ thống mã hóa khóa động cơ (Immobilizer) là một tính năng an ninh cốt lõi. Hệ thống này hoạt động bằng cách yêu cầu mã ID từ chip trong chìa khóa phải trùng khớp với mã được lưu trữ trong ECU của xe. Nếu mã không khớp, ECU sẽ không cho phép hệ thống đánh lửa và nhiên liệu hoạt động, ngăn chặn việc khởi động trái phép.

Các hệ thống chống trộm điện tử khác bao gồm còi báo động và cảm biến chuyển động. Tất cả đều là thành phần của hệ thống điện trên ô tô, tiêu thụ điện năng ở chế độ chờ và kích hoạt bằng tín hiệu điện tử khi có sự cố.

Quản Lý Năng Lượng Xe Hybrid

Trên xe Hybrid (xăng lai điện), hệ thống điện trên ô tô trở nên phức tạp hơn rất nhiều. Xe sử dụng song song hai nguồn năng lượng từ động cơ đốt trong và động cơ điện. Hệ thống điều khiển Hybrid (Hybrid Control System) là một ECU cực kỳ mạnh mẽ.

ECU này quyết định khi nào động cơ điện hoạt động (tốc độ thấp), khi nào động cơ xăng hoạt động (tải cao), và khi nào cả hai cùng hoạt động. Nó cũng quản lý quá trình tái tạo năng lượng (regenerative braking) để sạc lại pin cao áp. Sự hiệu quả của xe Hybrid phụ thuộc hoàn toàn vào khả năng quản lý năng lượng thông minh của hệ thống điện tử này.

Hệ Thống Thông Tin Giải Trí Và Định Vị Toàn Cầu (GPS)

Các hệ thống thông tin giải trí (Infotainment) và định vị toàn cầu (GPS) hiện nay đã trở thành một phần không thể thiếu. GPS sử dụng tín hiệu từ vệ tinh để xác định chính xác vị trí, tốc độ và hành trình của xe.

Đây là tiện ích giúp chủ xe an tâm hơn, có thể tìm lại xe khi bị mất trộm hoặc đơn giản là tìm đường đi. Tất cả màn hình cảm ứng, bộ xử lý, và các cảm biến liên lạc đều là phụ tải điện tử, được cấp nguồn và điều khiển thông qua mạng lưới dây điện và ECU.

Bảo Trì Và Các Lỗi Thường Gặp Của Hệ Thống Điện

Việc bảo trì đúng cách là điều kiện tiên quyết để đảm bảo độ bền và tính ổn định của hệ thống điện trên ô tô. Người lái cần nhận biết sớm các dấu hiệu hỏng hóc để tránh các sự cố nghiêm trọng.

Dấu Hiệu Hỏng Hóc Thường Gặp

Một trong những dấu hiệu phổ biến nhất là đèn cảnh báo ắc quy/máy phát trên bảng đồng hồ báo sáng. Điều này cho thấy hệ thống nạp điện đang gặp sự cố, có thể là máy phát không hoạt động hoặc bộ điều áp hỏng.

Các dấu hiệu khác bao gồm động cơ khó khởi động, hoặc cần phải đề lâu hơn bình thường, báo hiệu ắc quy yếu hoặc máy đề gặp trục trặc. Độ sáng của đèn pha giảm mạnh khi bật các thiết bị điện khác (như điều hòa) cũng là dấu hiệu hệ thống điện đang hoạt động quá tải hoặc không cung cấp đủ dòng điện.

Các Bước Kiểm Tra Và Bảo Dưỡng Cơ Bản

Chủ phương tiện nên thường xuyên kiểm tra tình trạng của ắc quy, bao gồm việc kiểm tra mức dung dịch điện phân (đối với ắc quy nước) và làm sạch các cực đấu nối để tránh ăn mòn. Kiểm tra dây đai máy phát để đảm bảo độ căng chuẩn, không bị trượt.

Việc kiểm tra hộp cầu chì cũng rất quan trọng, đảm bảo không có cầu chì nào bị đứt. Trong trường hợp xảy ra sự cố điện phức tạp, cần nhanh chóng liên hệ với các đại lý hoặc trung tâm dịch vụ uy tín để được tư vấn và sửa chữa kịp thời, đảm bảo an toàn khi vận hành xe.

Hệ thống điện trên ô tô là một trong những bộ phận có nhiệm vụ cốt yếu cho sự vận hành ổn định và an toàn của xe. Sự phức tạp của nó đòi hỏi người sử dụng cần có kiến thức cơ bản về các thành phần và nguyên lý hoạt động. Việc bảo dưỡng định kỳ và kiểm tra các dấu hiệu bất thường sẽ giúp duy trì tuổi thọ và hiệu suất tối đa cho toàn bộ phương tiện.
