Hệ Thống Khởi Động Trên Ô Tô: Tổng Quan Chi Tiết Về Cấu Tạo Và Nguyên Lý

Mọi động cơ đốt trong đều cần một lực quay ban đầu từ bên ngoài để khởi động chu trình làm việc. Đây chính là vai trò cốt lõi của hệ thống khởi động trên ô tô, một cơ cấu điện-cơ phức tạp nhưng thiết yếu. Hệ thống này có nhiệm vụ chuyển đổi năng lượng điện từ ắc quy thành cơ năng, làm quay trục khuỷu của động cơ đến tốc độ tối thiểu cần thiết để bắt đầu quá trình đốt cháy. Việc tìm hiểu cấu tạo và nguyên lý hoạt động của nó giúp người dùng và kỹ thuật viên dễ dàng chẩn đoán các sự cố kỹ thuật thường gặp. Bài viết này sẽ phân tích chuyên sâu từng thành phần và công nghệ liên quan, nhấn mạnh tầm quan trọng của máy khởi động và mạch điều khiển trong việc đảm bảo khả năng vận hành của phương tiện.

Định Nghĩa Và Tầm Quan Trọng Của Hệ Thống Khởi Động

Hệ thống khởi động, hay còn gọi là Starter System, là một tập hợp các linh kiện điện và cơ khí. Chức năng chính là tạo ra mô-men xoắn lớn để làm quay bánh đà và trục khuỷu. Lực quay này phải đủ để nén hỗn hợp nhiên liệu-không khí và tạo ra vụ nổ đầu tiên bên trong xi lanh. Động cơ đốt trong không thể tự khởi động mà không có sự trợ giúp này.

Tầm quan trọng của hệ thống này không chỉ dừng lại ở việc khởi động. Nó còn phải đảm bảo quá trình này diễn ra nhanh chóng và an toàn. Nếu hệ thống hoạt động không hiệu quả, áp suất nén không đủ, xe sẽ không thể nổ máy. Điều này đặc biệt quan trọng trong điều kiện thời tiết lạnh, nơi yêu cầu mô-men xoắn khởi động cao hơn.

Hệ thống khởi động được thiết kế để chỉ hoạt động trong một khoảng thời gian rất ngắn. Sau khi động cơ đã nổ máy, nó sẽ tự động ngắt kết nối với bánh đà. Cơ chế này nhằm bảo vệ máy khởi động khỏi bị quá tải và hỏng hóc do quay quá tốc độ.

Phân Tích Chi Tiết Cấu Tạo Hệ Thống Khởi Động Cơ Bản

Hệ thống khởi động truyền thống được cấu tạo từ sáu thành phần chính phối hợp nhịp nhàng. Mỗi bộ phận đóng một vai trò quan trọng trong việc hoàn thành chu trình khởi động an toàn và hiệu quả. Sự hỏng hóc của bất kỳ bộ phận nào cũng có thể khiến xe không thể khởi động.

Ắc Quy/Pin Khởi Động

Ắc quy là nguồn cung cấp năng lượng điện chính cho toàn bộ hệ thống khởi động. Nó lưu trữ năng lượng dưới dạng hóa học và chuyển hóa thành điện năng khi cần. Ắc quy phải cung cấp một dòng điện cường độ rất lớn (thường từ 100A đến hơn 500A) trong thời gian ngắn.

Hiện nay, các loại ắc quy phổ biến là Ắc quy Chì-Axit (Flooded Lead-Acid), AGM (Absorbed Glass Mat), và Gel. Ắc quy AGM và Gel có khả năng chịu xả sâu tốt hơn. Chúng cũng phù hợp với các hệ thống xe hiện đại có tính năng Start-Stop.

Ắc quy không chỉ cung cấp điện cho quá trình khởi động. Nó còn duy trì điện áp ổn định cho các hệ thống điện tử khác khi động cơ chưa hoạt động. Việc bảo trì ắc quy, như kiểm tra mức dung dịch điện phân hoặc vệ sinh cọc bình, là rất cần thiết để đảm bảo hiệu suất.

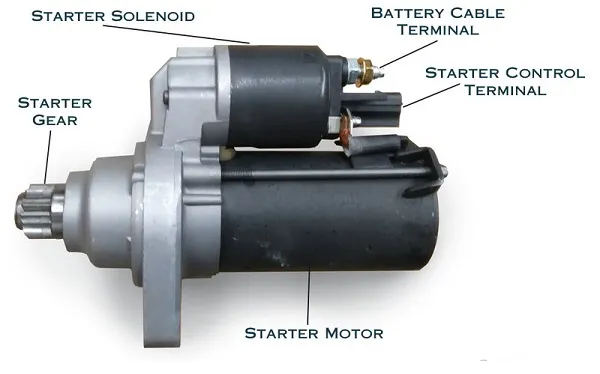

Hệ thống khởi động trên ô tô minh họa cấu tạo các bộ phận chính

Công Tắc Đánh Lửa

Công tắc đánh lửa là giao diện điều khiển của người lái, xác định trạng thái của hệ thống điện trên xe. Nó là một công tắc nhiều vị trí, chịu trách nhiệm phân phối dòng điện từ ắc quy. Công tắc này kích hoạt mạch điều khiển khởi động khi cần.

Các vị trí cơ bản của công tắc bao gồm: LOCK (khóa vô lăng, ngắt điện hoàn toàn), OFF (ngắt điện nhưng vô lăng mở), ACC (cấp điện cho phụ kiện như radio), RUN (cấp điện cho hệ thống đánh lửa và phụ tải), và START (kích hoạt mạch khởi động). Vị trí START chỉ hoạt động tạm thời và tự động trở về RUN sau khi nhả chìa khóa.

Công tắc đánh lửa còn có cơ chế khóa liên động với hộp số. Điều này giúp ngăn chặn việc người lái vô tình kích hoạt hệ thống khởi động. Nó đảm bảo an toàn khi xe đang chạy.

Rơ Le Khởi Động

Rơ le khởi động, thường được tích hợp vào bộ điện từ (solenoid) của máy khởi động. Nó hoạt động như một công tắc điều khiển dòng điện cường độ cao. Rơ le sử dụng một dòng điện điều khiển nhỏ từ chìa khóa để đóng một mạch điện lớn hơn.

Khi nhận được tín hiệu từ công tắc đánh lửa, cuộn dây bên trong rơ le tạo ra từ trường. Từ trường này hút lõi rơ le, đóng các tiếp điểm tải nặng. Việc này cho phép dòng điện mạnh từ ắc quy chạy trực tiếp đến động cơ khởi động.

Rơ le giúp bảo vệ công tắc đánh lửa khỏi dòng điện quá lớn. Nếu không có rơ le, công tắc đánh lửa sẽ bị hỏng do hồ quang điện và nhiệt độ cao. Nó là bộ phận thiết yếu để đảm bảo sự ổn định của hệ thống điện.

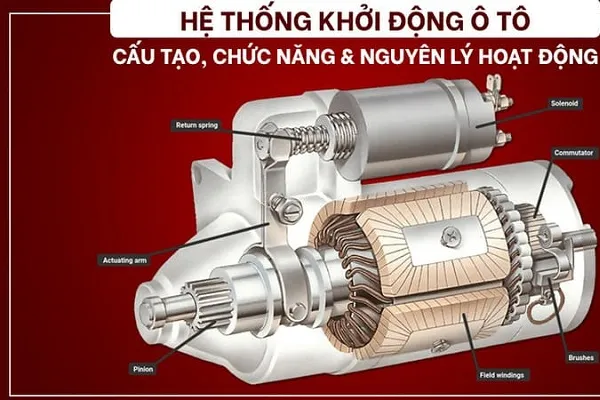

Sơ đồ nguyên lý hoạt động và các bộ phận của hệ thống khởi động trên ô tô

Công Tắc An Toàn Khởi Động

Công tắc an toàn khởi động (Neutral Safety Switch trên xe số tự động, Clutch Safety Switch trên xe số sàn) là một tính năng an toàn bắt buộc. Nó ngăn chặn việc khởi động động cơ khi hộp số đang ở vị trí tiến (D) hoặc lùi (R). Nếu xe số tự động đang ở D hoặc R, mạch khởi động sẽ bị ngắt.

Đối với xe số sàn, công tắc này yêu cầu người lái phải đạp bàn đạp ly hợp (côn) hoàn toàn trước khi khởi động. Điều này đảm bảo hộp số được ngắt kết nối với động cơ. Nó giúp ngăn xe di chuyển đột ngột về phía trước.

Công tắc an toàn đảm bảo xe chỉ có thể khởi động khi ở vị trí Trung lập (N) hoặc Đỗ xe (P). Tính năng này là một lớp bảo vệ quan trọng. Nó giúp giảm thiểu nguy cơ tai nạn do khởi động ngoài ý muốn.

Máy Khởi Động (Starter Motor)

Máy khởi động, hay máy đề, là trái tim cơ khí của hệ thống khởi động. Nó là một động cơ điện một chiều chuyên dụng. Máy khởi động có nhiệm vụ chuyển đổi năng lượng điện năng thành cơ năng.

Máy khởi động bao gồm Bộ Điện Từ (Solenoid) và Cụm Động Cơ Khởi Động. Bộ điện từ không chỉ đóng vai trò rơ le. Nó còn có cần dẫn động, có tác dụng đẩy bánh răng khởi động (Bendix gear) ra. Bánh răng này sẽ ăn khớp với vành răng trên bánh đà của động cơ.

Bên trong cụm động cơ khởi động có Lõi (Armature), Chổi Than (Brushes), Cổ Góp (Commutator) và Cuộn Dây (Field Coils). Chổi than và cổ góp chịu trách nhiệm truyền điện vào rotor để tạo ra mô-men xoắn quay. Khi động cơ nổ máy, bánh răng Bendix tự động rút lại do cơ chế li hợp một chiều.

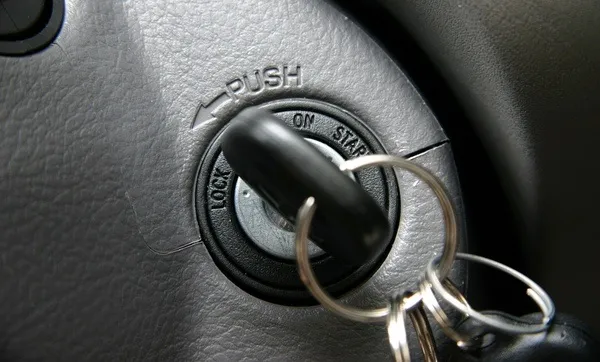

Các vị trí khóa: Lock, Off, Acc, Run, Start trên công tắc đánh lửa xe ô tô

Cáp Pin và Dây Dẫn

Cáp pin (cáp ắc quy) là những dây dẫn điện có đường kính rất lớn. Chúng được thiết kế để chịu tải cường độ dòng điện cao mà máy khởi động yêu cầu. Cáp này truyền dòng điện từ ắc quy đến máy khởi động.

Có hai loại cáp chính là cáp dương (nối ắc quy với solenoid) và cáp âm (nối ắc quy với khung xe hoặc động cơ). Việc kết nối cáp âm với khung xe giúp tạo thành mạch điện kín. Cáp phải luôn được giữ sạch sẽ, không bị ăn mòn hoặc oxy hóa.

Sự ăn mòn hoặc lỏng lẻo ở bất kỳ đầu nối nào cũng sẽ tạo ra điện trở cao. Điều này làm giảm đáng kể cường độ dòng điện đến máy khởi động. Kết quả là làm chậm quá trình khởi động hoặc thậm chí khiến xe không thể đề được.

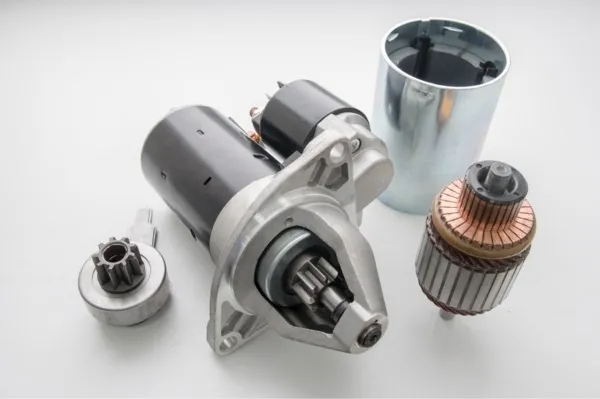

Cận cảnh động cơ khởi động (máy đề) và bộ điện từ (solenoid) trong hệ thống khởi động

Nguyên Lý Hoạt Động Của Hai Mạch Chính

Quá trình khởi động được điều khiển bởi hai mạch điện riêng biệt nhưng phối hợp. Đó là Mạch Điều Khiển và Mạch Động Cơ Khởi Động. Sự phân chia này đảm bảo rằng dòng điện cao không đi qua các công tắc nhỏ.

Mạch Điều Khiển Khởi Động

Mạch điều khiển là mạch điện thế thấp, hoạt động như bộ kích hoạt. Khi người lái vặn chìa khóa sang vị trí START, điện áp 12V được cấp từ ắc quy. Dòng điện này đi qua công tắc đánh lửa, công tắc an toàn khởi động.

Sau đó, dòng điện đi đến cuộn dây của rơ le điện từ (solenoid). Dòng điện nhỏ này tạo ra một từ trường mạnh. Từ trường sẽ hút lõi sắt (plunger) bên trong solenoid.

Việc này hoàn thành chức năng kép. Thứ nhất, nó đóng các tiếp điểm cường độ cao của solenoid. Thứ hai, nó đẩy cần dẫn động để đưa bánh răng Bendix vào ăn khớp với bánh đà.

Mạch Động Cơ Khởi Động

Mạch động cơ khởi động là mạch điện thế cao, chịu trách nhiệm cung cấp năng lượng. Khi các tiếp điểm cường độ cao của solenoid được đóng lại, mạch này được kích hoạt. Dòng điện cường độ lớn (hàng trăm ampe) chảy thẳng từ ắc quy.

Dòng điện đi qua cáp pin, qua solenoid, và vào cuộn dây của động cơ khởi động. Sự tương tác giữa từ trường của cuộn dây trường (field coils) và lõi quay (armature) tạo ra mô-men xoắn quay. Mô-men xoắn này được truyền qua bánh răng Bendix đến bánh đà.

Máy khởi động quay bánh đà cho đến khi động cơ đạt tốc độ khởi động (khoảng 50-100 vòng/phút). Khi động cơ tự duy trì hoạt động, người lái nhả chìa khóa. Solenoid mất điện, các tiếp điểm mở ra. Bánh răng Bendix tự động rút khỏi bánh đà.

Các Loại Máy Khởi Động Phổ Biến Trên Ô Tô Hiện Đại

Công nghệ máy khởi động đã phát triển để đáp ứng yêu cầu của động cơ ngày càng hiệu quả và nhỏ gọn. Hiện tại có ba loại máy khởi động chính được sử dụng phổ biến. Mỗi loại đều có ưu và nhược điểm riêng.

Hệ Thống Khởi Động Giảm Tốc (Gear Reduction Starter)

Hệ thống khởi động giảm tốc sử dụng một cơ chế bánh răng trung gian. Cơ chế này nằm giữa motor điện và bánh răng Bendix. Mục đích là để giảm tốc độ quay của motor.

Khi tốc độ quay giảm, mô-men xoắn đầu ra sẽ tăng lên. Điều này cho phép sử dụng một motor điện nhỏ hơn nhưng vẫn tạo ra lực quay mạnh mẽ. Ưu điểm là máy khởi động trở nên nhỏ gọn, nhẹ hơn và tiêu thụ ít dòng điện hơn.

Cấu trúc này rất phổ biến trên các dòng xe hiện đại. Nó tối ưu hóa tỷ lệ giữa công suất và kích thước. Điều này giúp dễ dàng lắp đặt trong không gian chật hẹp của khoang động cơ.

Sơ đồ cấu tạo và nguyên lý của hệ thống khởi động giảm tốc trên ô tô

Máy Khởi Động Loại Bánh Răng Hành Tinh

Máy khởi động loại bánh răng hành tinh (Planetary Gear Starter) là một biến thể tiên tiến của loại giảm tốc. Nó sử dụng bộ truyền bánh răng hành tinh nhỏ gọn và hiệu quả cao. Bộ truyền này bao gồm bánh răng mặt trời, các bánh răng hành tinh và vành răng bao ngoài.

Cơ cấu bánh răng hành tinh giúp truyền lực hiệu quả hơn nhiều. Nó cũng tạo ra mô-men xoắn cao trong một thiết kế cực kỳ nhỏ gọn. Motor điện có thể quay ở tốc độ rất cao.

Máy khởi động loại này thường nhẹ hơn và bền hơn. Chúng chịu được điều kiện khởi động khắc nghiệt hơn so với các loại truyền thống. Đây là lựa chọn ưa thích trên nhiều dòng xe cao cấp và xe tải.

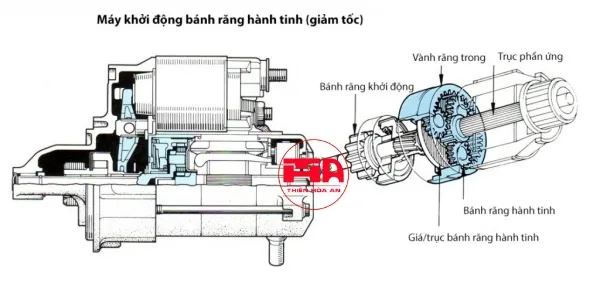

Cấu trúc bên trong của máy khởi động sử dụng bộ truyền bánh răng hành tinh

Máy Khởi Động PS (Mô Tơ Giảm Tốc Hành Tinh – Roto Thanh Dẫn)

Máy khởi động PS (Permanent Magnet Starter) sử dụng nam châm vĩnh cửu thay cho cuộn dây trường truyền thống. Các nam châm vĩnh cửu này được gắn trực tiếp vào vỏ máy khởi động. Chúng tạo ra từ trường cố định và mạnh mẽ.

Việc sử dụng nam châm vĩnh cửu giúp giảm kích thước và trọng lượng của máy. Nó cũng cải thiện hiệu suất tiêu thụ năng lượng. Dòng điện chỉ cần chạy qua lõi quay (rotor) chứ không cần qua cuộn dây trường.

Máy khởi động PS thường kết hợp với bộ truyền bánh răng hành tinh. Sự kết hợp này mang lại mô-men xoắn khởi động tuyệt vời. Đồng thời, nó giúp tối ưu hóa kích thước và trọng lượng.

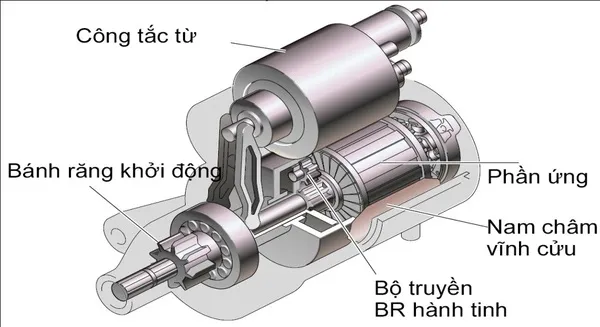

Chi tiết cấu tạo máy khởi động PS (Mô tơ giảm tốc hành tinh – roto thanh dẫn)

Hệ Thống Khởi Động/Máy Phát Tích Hợp (ISG/BSG)

Công nghệ khởi động hiện đại nhất là Hệ Thống Khởi Động/Máy Phát Tích Hợp (ISG hoặc BSG). Đây là một phần của các hệ thống xe hybrid nhẹ (Mild Hybrid). Nó thay thế cả máy khởi động truyền thống và máy phát điện.

ISG/BSG được gắn trực tiếp vào trục khuỷu hoặc bánh đà. Nó hoạt động như một máy khởi động mạnh mẽ. Đồng thời nó có thể thu hồi năng lượng khi phanh để sạc ắc quy.

Hệ thống này cho phép tính năng Start-Stop hoạt động mượt mà và nhanh chóng. Nó giúp tiết kiệm nhiên liệu và giảm khí thải đáng kể. Đây là xu hướng công nghệ của ngành ô tô trong tương lai gần.

Những Sự Cố Thường Gặp Và Phương Pháp Kiểm Tra Khắc Phục

Việc chẩn đoán các lỗi trong hệ thống khởi động yêu cầu sự hiểu biết rõ ràng về nguyên lý hoạt động. Các lỗi phổ biến thường liên quan đến ắc quy, mạch điện hoặc chính máy khởi động.

Xe Không Khởi Động (No Crank)

Hiện tượng xe không khởi động, không có bất kỳ âm thanh nào hoặc chỉ nghe tiếng “click” nhẹ, là lỗi thường gặp. Nguyên nhân phổ biến nhất là ắc quy yếu hoặc hết điện. Điện áp không đủ để kích hoạt solenoid và quay motor.

Các nguyên nhân khác bao gồm: công tắc đánh lửa bị hỏng, rơ le khởi động không đóng mạch, hoặc cáp pin bị lỏng, oxy hóa. Cần kiểm tra điện áp ắc quy bằng vôn kế trước tiên. Sau đó kiểm tra độ sạch và độ chặt của các đầu nối cáp.

Khởi Động Chậm/Yếu (Slow Crank)

Khởi động chậm là khi motor quay chậm hơn bình thường, nghe tiếng “rẹt rẹt” kéo dài. Nguyên nhân thường là do dòng điện đến motor bị giảm sút. Sự sụt giảm này có thể do chổi than của motor bị mòn.

Nó cũng có thể do cáp pin bị điện trở cao vì oxy hóa bên trong hoặc bên ngoài. Motor khởi động bị mòn bạc đạn cũng làm tăng ma sát cơ học. Điều này khiến motor cần nhiều năng lượng hơn để quay.

Tiếng Cạch/Click Khi Khởi Động

Nếu bạn nghe thấy một tiếng “click” mạnh duy nhất khi vặn chìa khóa nhưng motor không quay. Đây là dấu hiệu Solenoid đang nhận điện và hút lõi, nhưng không đủ lực để đóng tiếp điểm tải lớn. Nguyên nhân thường là ắc quy quá yếu.

Hoặc lỗi có thể nằm ở chính Solenoid. Tiếp điểm cường độ cao bên trong có thể bị mòn hoặc cháy. Nó khiến mạch động cơ khởi động không được kết nối.

Máy Khởi Động Bị Kẹt Sau Khi Khởi Động

Hiện tượng máy khởi động không nhả khỏi bánh đà sau khi động cơ đã nổ máy gọi là “lock-up”. Điều này gây ra tiếng ồn lớn và có thể làm hỏng bánh răng Bendix. Nguyên nhân là do cần dẫn động hoặc bánh răng Bendix bị kẹt.

Lỗi này cũng có thể xảy ra khi công tắc từ bị kẹt. Solenoid vẫn giữ điện và giữ bánh răng ở vị trí ăn khớp. Cần sửa chữa hoặc thay thế máy khởi động ngay lập tức để tránh hư hỏng động cơ.

Bảo Dưỡng Và Kéo Dài Tuổi Thọ Hệ Thống Khởi Động

Bảo dưỡng định kỳ là cách tốt nhất để đảm bảo hệ thống khởi động hoạt động ổn định. Việc này giúp kéo dài tuổi thọ của các thành phần và tránh các sự cố bất ngờ.

Kiểm Tra Và Bảo Dưỡng Ắc Quy Định Kỳ

Ắc quy là nguồn sống của hệ thống khởi động. Cần kiểm tra điện áp nghỉ và khả năng chịu tải của ắc quy thường xuyên. Đảm bảo rằng mức dung dịch điện phân (nếu là ắc quy nước) luôn ở mức thích hợp.

Vệ Sinh Các Đầu Nối Điện

Các cọc ắc quy và đầu cáp phải luôn sạch sẽ và chặt chẽ. Sử dụng bàn chải kim loại và dung dịch làm sạch chuyên dụng để loại bỏ chất ăn mòn (thường là bột màu trắng hoặc xanh). Sau đó bôi một lớp mỡ bảo vệ.

Kiểm tra độ chặt của cáp nối từ ắc quy đến motor khởi động. Đây là nơi dễ phát sinh điện trở cao và gây ra sự cố khởi động yếu.

Thay Thế Chổi Than và Bánh Răng Đúng Lúc

Máy khởi động là một bộ phận có tuổi thọ giới hạn. Chổi than sẽ mòn dần theo thời gian sử dụng. Khi chổi than quá ngắn, nó không thể truyền điện hiệu quả. Điều này làm giảm mô-men xoắn của motor.

Việc thay thế chổi than và kiểm tra tình trạng bánh răng Bendix có thể giúp phục hồi hiệu suất. Điều này thường tiết kiệm chi phí hơn so với việc thay thế toàn bộ máy khởi động.

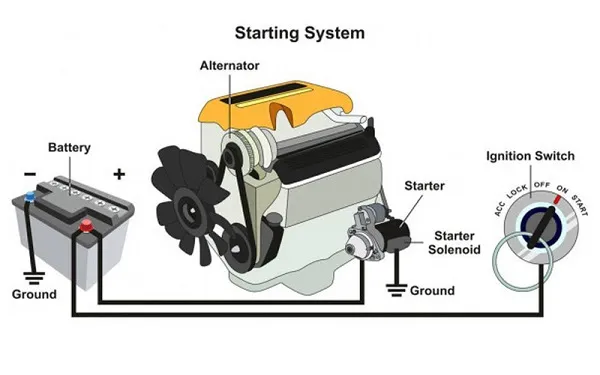

hệ thống khởi động

Hệ thống khởi động trên ô tô là một ví dụ điển hình về sự phối hợp giữa điện và cơ khí. Nó đóng vai trò quyết định đến khả năng vận hành của phương tiện. Từ ắc quy cung cấp năng lượng, công tắc đánh lửa kích hoạt mạch điều khiển, đến máy khởi động chuyển đổi năng lượng thành mô-men xoắn quay. Việc nắm vững nguyên lý và cấu tạo của các bộ phận này là rất quan trọng. Điều này giúp người dùng chủ động trong việc bảo trì và nhanh chóng khắc phục các lỗi thường gặp.
