Hệ Thống Làm Mát Ô Tô: Cấu Tạo Chi Tiết, Nguyên Lý Và Bảo Trì Toàn Diện

Hệ thống làm mát ô tô là một bộ phận không thể thiếu, đóng vai trò sống còn trong việc duy trì hiệu suất và tuổi thọ của động cơ. Chức năng chính của nó là điều hòa nhiệt độ động cơ. Hệ thống đảm bảo nhiệt độ luôn nằm trong ngưỡng hoạt động lý tưởng. Nếu không có bộ phận này, nhiệt độ do quá trình đốt cháy nhiên liệu sinh ra sẽ nhanh chóng làm hỏng các chi tiết máy, dẫn đến bó kẹt piston hoặc giảm hiệu quả bôi trơn dầu nhớt. Việc tìm hiểu sâu về cấu tạo, nguyên lý vận hành và bảo trì là kiến thức quan trọng đối với mọi chủ xe.

Tầm Quan Trọng Của Hệ Thống Làm Mát Trong Động Cơ

Hệ thống làm mát không chỉ đơn thuần là giải nhiệt động cơ. Nhiệm vụ của nó là kiểm soát chặt chẽ nhiệt độ. Điều này giúp tối ưu hóa hiệu suất và giảm thiểu hao mòn. Nhiệt độ quá cao hoặc quá thấp đều gây ra những hậu quả nghiêm trọng.

Vai Trò Điều Chỉnh Nhiệt Độ Động Cơ

Động cơ đốt trong hoạt động hiệu quả nhất ở một phạm vi nhiệt độ cụ thể. Phạm vi này thường dao động từ 85°C đến 105°C. Hệ thống làm mát phải đưa động cơ đạt đến nhiệt độ này nhanh chóng sau khi khởi động. Sau đó nó phải giữ nhiệt độ ổn định trong suốt quá trình vận hành.

Nhiệt độ tối ưu giúp quá trình đốt cháy nhiên liệu diễn ra hoàn toàn. Điều này mang lại công suất cao nhất và mức tiêu thụ nhiên liệu thấp nhất. Nó cũng giúp giảm thiểu lượng khí thải độc hại ra môi trường.

Tác Hại Khi Động Cơ Quá Nhiệt Hoặc Quá Lạnh

Động cơ quá nhiệt là nguyên nhân hàng đầu gây ra hỏng hóc nghiêm trọng. Nhiệt độ quá cao có thể làm cho đầu xi-lanh bị cong vênh hoặc nứt. Các chi tiết kim loại giãn nở quá mức dẫn đến kẹt máy. Dầu nhớt sẽ mất khả năng bôi trơn cần thiết.

Ngược lại, nếu động cơ hoạt động ở nhiệt độ quá lạnh cũng không tốt. Nhiệt độ thấp khiến nhiên liệu không bay hơi hoàn toàn. Điều này làm giảm hiệu suất đốt cháy và tăng mức tiêu thụ nhiên liệu. Ngoài ra, việc ngưng tụ hơi nước trong động cơ cũng tạo ra các chất axit gây ăn mòn.

Phân Loại Hệ Thống Làm Mát Phổ Biến Trên Ô Tô

Hiện nay, có hai loại hệ thống làm mát chính được sử dụng. Đó là hệ thống làm mát bằng không khí và hệ thống làm mát bằng nước. Cả hai đều có cấu tạo và hiệu suất làm mát khác nhau.

Hệ Thống Làm Mát Bằng Không Khí (Air Cooling System)

Hệ thống làm mát bằng không khí có cấu tạo đơn giản và gọn nhẹ. Nó bao gồm cánh tản nhiệt đúc trên thân động cơ và nắp xi-lanh. Một quạt gió lớn sẽ được sử dụng để dẫn không khí từ môi trường bên ngoài.

Lượng không khí này được đẩy trực tiếp qua các cánh tản nhiệt. Quá trình này giúp giảm nhiệt độ khu vực hấp thụ nhiệt lớn nhất.

Ưu điểm và Hạn chế Thực tế

Ưu điểm nổi bật của hệ thống này là cấu tạo đơn giản. Nó không cần bơm nước, két nước hay van hằng nhiệt phức tạp. Chi phí sản xuất và bảo dưỡng cũng rất thấp. Hệ thống này không đòi hỏi bảo trì thường xuyên.

Tuy nhiên, hiệu suất làm mát của nó không cao, đặc biệt với khối động cơ cỡ lớn. Nó cũng tạo ra tiếng ồn lớn khi quạt gió hoạt động. Do đó, hệ thống này hiện nay không còn được sử dụng rộng rãi trên ô tô. Nó chủ yếu còn tồn tại trên một số dòng xe máy.

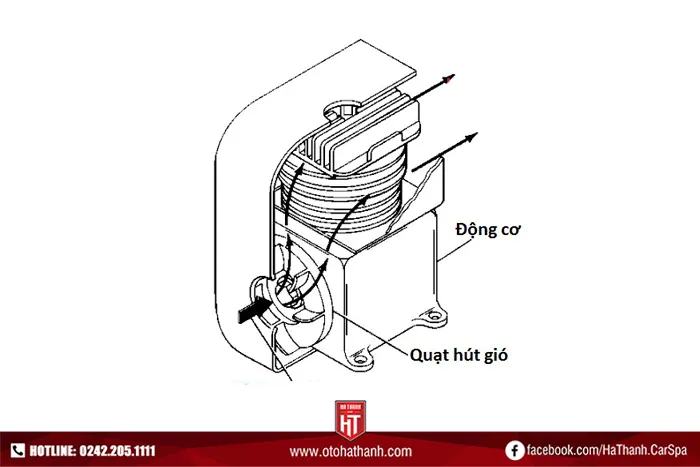

Cấu tạo đơn giản của hệ thống làm mát ô tô bằng không khí

Hệ Thống Làm Mát Bằng Nước (Liquid Cooling System)

Đây là loại hệ thống được sử dụng phổ biến nhất trên ô tô hiện đại. Cấu tạo của nó phức tạp hơn nhưng mang lại hiệu suất làm mát vượt trội. Nước làm mát tuần hoàn liên tục qua động cơ để hấp thụ nhiệt.

Hệ thống làm mát bằng nước hoạt động trên nguyên lý tuần hoàn. Nước làm mát liên tục lưu thông xung quanh thân máy và nắp xi-lanh. Nhiệt lượng được nước hấp thụ và chuyển về két nước. Tại két nước, nhiệt lượng được tản ra môi trường bên ngoài.

Lợi ích Hiệu suất và Ứng dụng

Hệ thống này cung cấp khả năng điều chỉnh nhiệt độ chính xác hơn nhiều. Điều này rất quan trọng đối với động cơ hiệu suất cao và xe thương mại. Khả năng làm mát hiệu quả giúp động cơ hoạt động yên tĩnh hơn. Tuy nhiên, nó đòi hỏi phải có bảo dưỡng định kỳ và chi phí lắp đặt ban đầu cao hơn.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Hệ Thống Làm Mát Bằng Nước

Hệ thống làm mát bằng nước bao gồm nhiều bộ phận hoạt động đồng bộ. Mỗi chi tiết đều có vai trò riêng biệt. Cấu tạo cơ bản gồm két nước, nắp két nước, van hằng nhiệt, bơm nước và quạt gió.

Két Nước Tản Nhiệt Và Nắp Két Nước

Két nước là bộ phận trao đổi nhiệt chính của hệ thống. Két nước được cấu tạo từ các ống dẫn nhỏ hẹp và các lá nhôm mỏng xếp xen kẽ. Các lá nhôm này có tác dụng tăng diện tích tiếp xúc với không khí.

Nước nóng từ động cơ chảy qua các ống dẫn. Nhiệt được truyền ra các lá nhôm và không khí bên ngoài. Kích thước két nước thay đổi tùy theo dòng xe và dung tích động cơ.

Chức năng Nắp Két Nước

Nắp két nước không chỉ dùng để đậy kín mà còn là một bộ phận điều áp. Nắp két nước giúp ngăn nước trong hệ thống làm mát ô tô bốc hơi. Đồng thời nó tăng áp suất hệ thống, từ đó làm tăng nhiệt độ sôi của nước làm mát.

Nắp két nước chứa hai van quan trọng: Van áp suất và Van chân không. Van áp suất mở ra khi nhiệt độ và áp suất tăng quá mức quy định. Nó đẩy nước nóng vào bình nước phụ. Ngược lại, van chân không sẽ hút nước từ bình phụ trở lại két. Điều này xảy ra khi hệ thống nguội đi và áp suất giảm.

Van Hằng Nhiệt Và Bơm Nước

Van hằng nhiệt (Thermostat) là van kiểm soát lưu lượng nước làm mát. Nó được đặt ở vị trí giữa nắp xi lanh và két nước. Van này hoạt động dựa trên nguyên tắc giãn nở của sáp hoặc hạt sáp bên trong.

Khi động cơ mới khởi động, van hằng nhiệt đóng đường đến két nước. Điều này giúp nước làm mát chỉ luân chuyển trong thân động cơ. Mục đích là để động cơ nhanh chóng đạt nhiệt độ làm việc tối ưu. Khi nhiệt độ vượt quá giới hạn cho phép (khoảng 75°C – 102°C), van sẽ mở ra. Nước nóng được đưa ra két nước để tản nhiệt.

Vai trò Bơm Nước

Bơm nước (Water Pump) thường là loại ly tâm cánh gạt. Nó được bố trí phía trước động cơ. Bơm nước có nhiệm vụ tạo ra lực để hút và đẩy nước làm mát. Lượng nước lớn được luân chuyển từ két nước đến động cơ.

Tốc độ bơm nước tỷ lệ thuận với tốc độ động cơ. Khi động cơ quay nhanh, bơm nước cũng quay nhanh hơn. Điều này đảm bảo lượng nước làm mát được cung cấp tương đương với tốc độ nóng lên của động cơ.

Quạt Gió Và Đường Ống Dẫn Nước

Quạt gió là bộ phận hỗ trợ làm mát tại két nước. Quạt tăng tốc độ lưu thông không khí qua các lá tản nhiệt. Điều này giúp nâng cao hiệu suất làm mát, đặc biệt khi xe chạy chậm hoặc dừng đỗ.

Quạt có thể hoạt động bằng điện hoặc bằng khớp chất lỏng (viscous clutch). Quạt điện được điều khiển tự động bởi cảm biến nhiệt độ. Nó chỉ bật khi nước làm mát đạt ngưỡng giới hạn. Quạt khớp chất lỏng hoạt động dựa trên sự quay của động cơ.

Đường Ống Dẫn Nước

Các đường ống dẫn nước thường được làm từ cao su chịu nhiệt. Chúng kết nối các bộ phận như động cơ, két nước, và bình nước phụ. Độ đàn hồi và khả năng chịu nhiệt của ống dẫn là rất quan trọng. Ống phải đảm bảo nước làm mát lưu thông thông suốt trong hệ thống kín.

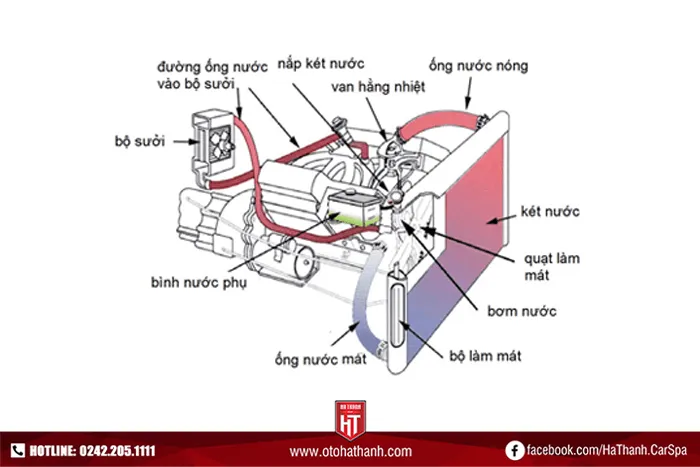

Sơ đồ tuần hoàn của hệ thống làm mát ô tô bằng nước hiện đại

Phân Tích Chuyên Sâu Về Nước Làm Mát Ô Tô (Coolant)

Nước làm mát, hay dung dịch làm mát (Coolant), không chỉ là nước thông thường. Nó là một hỗn hợp hóa học được pha chế đặc biệt. Thành phần của nó được thiết kế để bảo vệ toàn diện hệ thống.

Các Loại Dung Dịch Làm Mát Phổ Biến

Dung dịch làm mát chủ yếu được làm từ Ethylene Glycol (EG) hoặc Propylene Glycol (PG). Cả hai đều có khả năng chống đông và tăng nhiệt độ sôi. Chúng được pha với nước cất và các chất phụ gia khác.

Coolant Công Nghệ OAT, IAT, HOAT

Coolant được phân loại dựa trên công nghệ chất phụ gia chống ăn mòn. IAT (Inorganic Acid Technology) là loại truyền thống, sử dụng Silicate. OAT (Organic Acid Technology) là loại hiện đại, dùng chất phụ gia hữu cơ. HOAT (Hybrid Organic Acid Technology) là sự kết hợp của cả hai. Việc lựa chọn đúng loại coolant là rất quan trọng. Nó cần phải phù hợp với vật liệu chế tạo hệ thống làm mát của từng xe.

Chức Năng Đa Dạng Của Nước Làm Mát

Nước làm mát chuyên dụng thực hiện nhiều chức năng hơn là truyền nhiệt. Nó là một chất chống đông, chống sôi và chống ăn mòn.

Chức Năng Chống Đông và Chống Sôi

Dung dịch Glycol giúp hạ điểm đóng băng của nước. Điều này ngăn nước làm mát đóng băng và làm nứt động cơ trong môi trường lạnh. Đồng thời, nó tăng nhiệt độ sôi của nước lên trên 100°C. Điều này rất cần thiết khi động cơ hoạt động ở nhiệt độ cao.

Chức Năng Chống Ăn Mòn

Các chất phụ gia trong coolant tạo ra một lớp màng bảo vệ bên trong hệ thống. Lớp màng này ngăn chặn sự ăn mòn điện hóa đối với kim loại. Nó cũng hạn chế sự hình thành cặn bẩn và gỉ sét trong két nước.

Các Lỗi Thường Gặp Và Dấu Hiệu Trục Trặc Của Hệ Thống

Hệ thống làm mát là một hệ thống kín và chịu nhiệt độ cao liên tục. Điều này khiến nó dễ gặp phải một số trục trặc. Việc nhận biết sớm các dấu hiệu hỏng hóc là rất quan trọng.

Két Nước Bị Tắc Nghẽn Hoặc Rò Rỉ

Két nước có thể bị tắc nghẽn do cặn bẩn và gỉ sét tích tụ. Điều này làm giảm khả năng tản nhiệt của két nước. Việc kiểm tra định kỳ xem nước tản nhiệt có chứa cặn bẩn hoặc gỉ sét không là cần thiết. Nếu có, hiệu suất làm mát sẽ giảm đáng kể, dẫn đến động cơ quá nhiệt.

Nguyên Nhân Và Giải Pháp Rò Rỉ

Két nước có thể bị rò rỉ tại các mối hàn hoặc do va đập. Rò rỉ làm giảm mức nước làm mát trong hệ thống. Nếu mức nước giảm nhanh, cần kiểm tra và hàn lại két nước. Trong trường hợp hỏng hóc nghiêm trọng, cần thay két nước mới.

Hỏng Hóc Ở Van Hằng Nhiệt Và Bơm Nước

Van hằng nhiệt có thể bị kẹt ở trạng thái đóng hoặc mở. Nếu van bị kẹt đóng, nước làm mát không thể đến két nước. Động cơ sẽ nhanh chóng quá nhiệt. Ngược lại, nếu van bị kẹt mở, động cơ sẽ khó đạt nhiệt độ hoạt động tối ưu. Hiệu suất vận hành sẽ bị giảm đi.

Sự Cố Bơm Nước

Bơm nước có thể hỏng do bạc đạn bị mòn hoặc cánh gạt bị gãy. Nếu bơm nước ngừng hoạt động, nước làm mát sẽ không lưu thông. Đây là một trong những nguyên nhân hàng đầu gây ra động cơ quá nhiệt nhanh chóng. Tiếng ồn lạ từ khu vực bơm nước là một dấu hiệu nhận biết sớm.

Rò Rỉ Ống Dẫn Nước Và Sự Cố Quạt Gió

Ống dẫn nước làm bằng cao su sẽ lão hóa theo thời gian. Nhiệt độ và áp suất cao khiến chúng bị chai cứng, nứt hoặc phồng. Điều này dẫn đến rò rỉ nước làm mát. Cần thường xuyên kiểm tra ống dẫn nước để phát hiện sớm các vết nứt.

Lỗi Quạt Gió

Quạt gió có thể bị hỏng motor (quạt điện) hoặc khớp chất lỏng (quạt cơ). Nếu quạt gió không quay khi nhiệt độ tăng, nước nóng trong két sẽ không được làm mát. Hiệu suất của hệ thống làm mát ô tô sẽ bị ảnh hưởng nghiêm trọng. Điều này dễ xảy ra khi xe dừng hoặc di chuyển chậm.

Hướng Dẫn Bảo Trì Hệ Thống Làm Mát Chuẩn Chuyên Gia

Việc bảo dưỡng hệ thống làm mát ô tô đúng cách giúp kéo dài tuổi thọ động cơ. Nó cũng đảm bảo xe vận hành an toàn và ổn định. Cần thực hiện các bước kiểm tra và thay thế định kỳ theo khuyến cáo.

Quy Trình Kiểm Tra Định Kỳ Cơ Bản

Kiểm Tra Mức Và Tình Trạng Nước Làm Mát

Cần kiểm tra mức nước làm mát trong bình phụ thường xuyên. Mức nước phải nằm giữa vạch “Min” và “Max”. Nếu nước làm mát giảm nhanh, đây là dấu hiệu của rò rỉ. Đồng thời, cần quan sát màu sắc của nước làm mát. Nếu nó có màu đục, có cặn bẩn hoặc gỉ sét, đó là dấu hiệu cần thay thế.

Kiểm Tra Ống Dẫn Và Két Nước

Dùng tay bóp nhẹ các ống dẫn nước. Ống dẫn tốt phải có độ đàn hồi nhất định. Nếu ống quá cứng, phồng lên hoặc có vết nứt, cần thay thế ngay. Kiểm tra két nước xem có dấu hiệu rò rỉ hay bị móp méo không.

Kiểm Tra Hoạt Động Của Quạt Gió

Theo dõi quạt gió khi động cơ đạt nhiệt độ hoạt động. Quạt phải tự động bật lên khi nhiệt độ tăng cao. Nếu quạt không hoạt động, cần kiểm tra motor hoặc rơ-le.

Thay Thế Và Xả Gió Hệ Thống Làm Mát

Thay Thế Nước Làm Mát

Nước làm mát cần được thay thế định kỳ theo khuyến cáo của nhà sản xuất. Thông thường là sau mỗi 40.000 đến 60.000 km. Việc thay thế giúp loại bỏ các chất phụ gia đã hết tác dụng. Nó cũng loại bỏ cặn bẩn tích tụ trong hệ thống.

Quy Trình Xả Gió

Sau khi thay nước làm mát, cần thực hiện xả gió (Bleeding). Gió lọt vào hệ thống sẽ tạo thành các túi khí. Các túi khí này cản trở sự lưu thông của nước làm mát. Điều này làm giảm hiệu quả làm mát và có thể gây quá nhiệt. Xả gió là một bước kỹ thuật quan trọng để đảm bảo nước lưu thông hoàn toàn.

Kiểm Tra Bơm Nước Và Van Hằng Nhiệt

Dù không thay thế định kỳ, cần kiểm tra bơm nước và van hằng nhiệt. Thay thế chúng nếu phát hiện dấu hiệu hỏng hóc hoặc mài mòn. Việc thay thế các bộ phận này theo lịch bảo dưỡng phòng ngừa là khuyến nghị của chuyên gia.

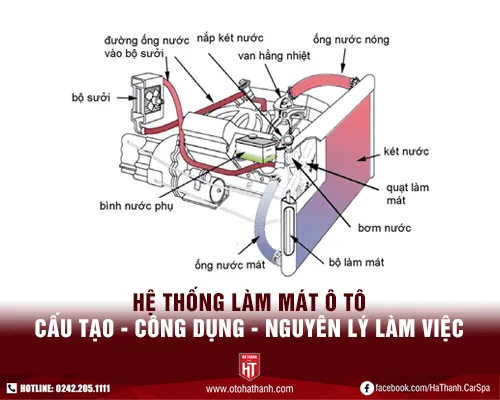

Hệ thống làm mát ô tô: Cấu tạo chi tiết và nguyên lý hoạt động cốt lõi

Kết Luận

Hiểu rõ về hệ thống làm mát ô tô là nền tảng để bảo vệ động cơ xe của bạn. Từ cấu tạo phức tạp của hệ thống làm mát bằng nước cho đến nguyên lý hoạt động của từng bộ phận, mọi chi tiết đều quan trọng. Việc tuân thủ quy trình bảo trì, kiểm tra định kỳ két nước, van hằng nhiệt và bơm nước sẽ đảm bảo hệ thống hoạt động ổn định. Điều này giúp xe vận hành với hiệu suất cao nhất và kéo dài tuổi thọ động cơ.

Dù bạn đang lái xe thương mại của TMT Motors hay bất kỳ dòng xe nào khác, sự ổn định nhiệt độ là chìa khóa. Nếu bạn cần tư vấn chuyên sâu về dịch vụ bảo dưỡng, sửa chữa ô tô, hãy liên hệ với các chuyên gia.
