Mạch Xe Điện Trẻ Em: Cẩm Nang Chọn Lọc Và Sửa Chữa

Hệ thống điều khiển trung tâm bằng mạch xe điện trẻ em đóng vai trò như bộ não quyết định khả năng vận hành, tính năng giải trí và độ an toàn cho bé khi sử dụng. Việc am hiểu các dòng linh kiện điện tử này giúp phụ huynh tối ưu hóa tuổi thọ thiết bị, nâng cấp hiệu suất và tiết kiệm chi phí bảo trì định kỳ hiệu quả. Bài viết này cung cấp cái nhìn chuyên sâu về thông số kỹ thuật, phương pháp kết nối và bảng giá linh kiện chính hãng mới nhất.

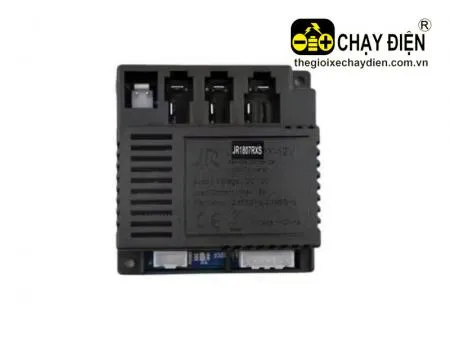

Bộ điều khiển IC xe điện trẻ em 12VHình 1: Bộ điều khiển IC trung tâm dành cho các dòng xe điện trẻ em sử dụng hệ thống điện áp 12V tiêu chuẩn.

Vai trò cốt lõi của mạch xe điện trẻ em trong hệ thống vận hành

Trong cấu trúc cơ điện tử của một chiếc ô tô điện mini, mạch xe điện trẻ em chịu trách nhiệm xử lý toàn bộ tín hiệu đầu vào từ chân ga, vô lăng, remote điều khiển từ xa và chuyển hóa chúng thành dòng điện động lực cung cấp cho động cơ DC. Khác với các loại đồ chơi thông thường, mạch điều khiển xe điện đòi hỏi sự ổn định cao về dòng xả để đảm bảo xe không bị giật cục khi khởi động (tính năng khởi động mềm – Soft Start).

Một bộ mạch chất lượng thường tích hợp các linh kiện bán dẫn như MOSFET để điều khiển tốc độ thông qua phương pháp điều chế độ rộng xung (PWM). Điều này không chỉ giúp xe chạy êm ái hơn mà còn bảo vệ động cơ khỏi tình trạng quá tải nhiệt. Theo kinh nghiệm hơn 10 năm trong ngành cơ khí và ô tô điện, chúng tôi nhận thấy các hỏng hóc phổ biến nhất thường bắt nguồn từ việc chập mạch do ẩm ướt hoặc cấp ngược cực ắc quy, gây cháy hỏng các lớp đồng trên PCB (Board mạch in).

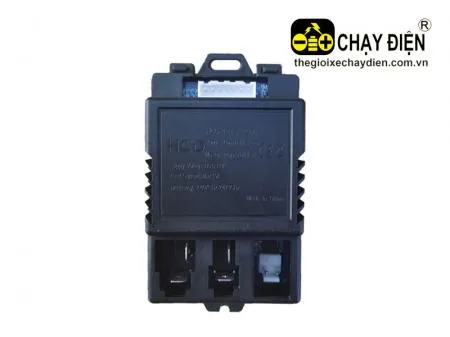

Bộ điều khiển ô tô điện trẻ em HCD-1215L2CON 6V-12VHình 2: Mạch điều khiển đa năng HCD-1215L2CON tương thích với cả dải điện áp từ 6V đến 12V.

Phân loại và thông số kỹ thuật các dòng mạch xe điện trẻ em phổ biến

Thị trường linh kiện hiện nay rất đa dạng, tuy nhiên phụ huynh cần đặc biệt chú ý đến mức điện áp định mức (Voltage) và dòng điện tối đa (Amperage) mà mạch xe điện trẻ em có thể chịu được. Việc lắp sai thông số không chỉ làm mạch nhanh hỏng mà còn tiềm ẩn nguy cơ cháy nổ hệ thống dây dẫn.

Hệ thống mạch điều khiển 6V cho xe tải trọng nhẹ

Dòng mạch 6V thường xuất hiện trên các mẫu xe mô tô điện hoặc xe ô tô mini dành cho bé từ 1-3 tuổi với tải trọng dưới 20kg. Ưu điểm của hệ thống này là tính an toàn tuyệt đối và tốc độ di chuyển vừa phải (khoảng 3-5km/h). Tuy nhiên, khả năng leo dốc của mạch 6V khá hạn chế do mô-men xoắn của động cơ được cấp nguồn 6V thường không lớn.

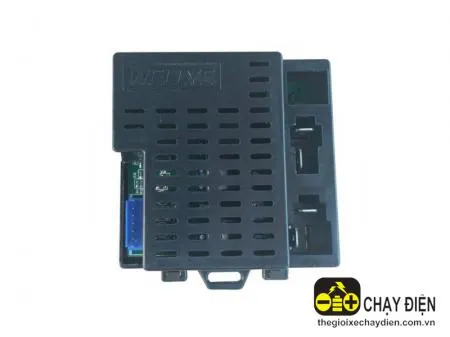

Board mạch điều khiển xe ô tô điện trẻ em 6vHình 3: Board mạch điều khiển chuyên dụng cho phân khúc xe điện mini sử dụng nguồn 6V.

Hệ thống mạch điều khiển 12V phổ thông

Đây là dòng mạch xe điện trẻ em phổ biến nhất, được trang bị trên hơn 80% các mẫu siêu xe điện, xe jeep và xe tải điện trẻ em hiện nay. Hệ thống 12V cho phép xe đạt tốc độ tối đa từ 5-8km/h, hỗ trợ nhiều tính năng nâng cao như kết nối Bluetooth, điều khiển qua App điện thoại và hệ thống đèn LED nháy theo nhạc.

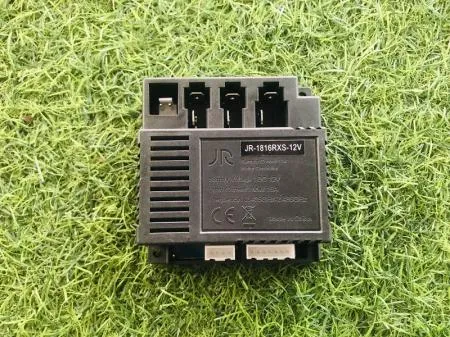

Board điều khiển xe oto trẻ em 12vHình 4: Mẫu board điều khiển 12V tiêu chuẩn với đầy đủ các cổng kết nối ngoại vi và động cơ.

Mạch công suất lớn 24V cho xe địa hình và xe tải nặng

Với những dòng xe thiết kế cho 2 bé ngồi hoặc xe địa hình bánh cao su lớn, hệ thống 24V là lựa chọn bắt buộc. Mạch điều khiển lúc này phải có tản nhiệt nhôm lớn hơn và các chân cắm chịu dòng cao để tránh bị nóng chảy khi xe chở nặng vượt địa hình khó.

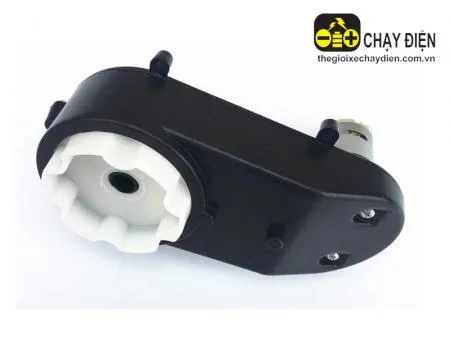

Động cơ, hộp số xe điện trẻ em 24VHình 5: Cụm động cơ và hộp số 24V mạnh mẽ, tương thích với các dòng mạch công suất cao tương ứng.

Các linh kiện bổ trợ quan trọng cho mạch xe điện trẻ em

Một bộ mạch xe điện trẻ em hoạt động hoàn hảo không thể thiếu các linh kiện ngoại vi kết nối. Sự đồng bộ giữa mạch trung tâm và các công tác, cảm biến sẽ tạo ra một hệ thống điều khiển chân thực, giống như vận hành một chiếc ô tô thực thụ.

Hệ thống chân ga và công tắc điều hướng

Chân ga là điểm tiếp nhận lệnh từ người lái nhiều nhất. Các loại chân ga xe điện thường sử dụng công tắc hành trình hoặc biến trở (tùy dòng mạch). Nếu xe vẫn có nhạc và đèn nhưng đạp ga không chạy, 90% nguyên nhân nằm ở việc oxy hóa các cực tiếp điểm bên trong chân ga hoặc đứt dây tín hiệu nối về mạch trung tâm.

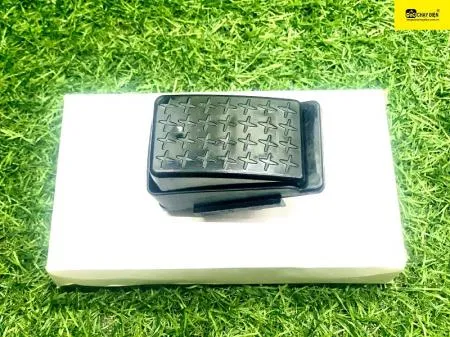

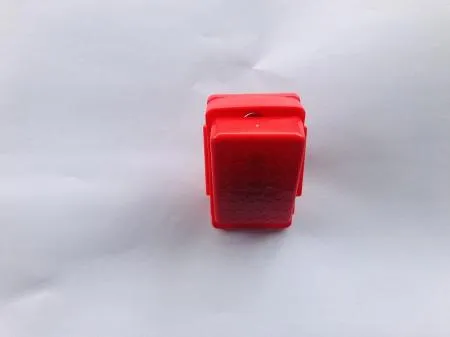

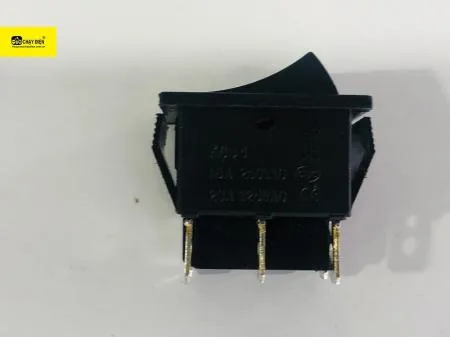

Chân ga xe oto điện trẻ em 12vHình 6: Bàn đạp chân ga 12V với thiết kế lò xo phản hồi cao cấp, tạo cảm giác lái chân thực. Công tắc chân ga xe oto điện trẻ emHình 7: Linh kiện tiếp điểm bên trong bộ bàn đạp ga, bộ phận thường xuyên cần kiểm tra và vệ sinh. Chân ga xe oto điện trẻ emHình 8: Mẫu chân ga thiết kế kín khít, chống bụi bẩn xâm nhập vào bộ phận cơ khí bên trong.

Bên cạnh chân ga, cần số và công tắc tiến lùi cũng là những thành phần quan trọng giao tiếp với mạch xe điện trẻ em. Chúng chịu trách nhiệm đảo chiều dòng điện cấp cho động cơ để xe có thể lùi hoặc đi tiến theo ý muốn.

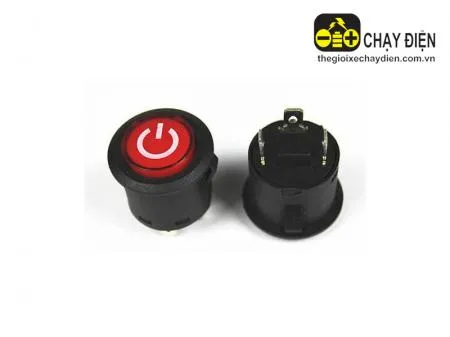

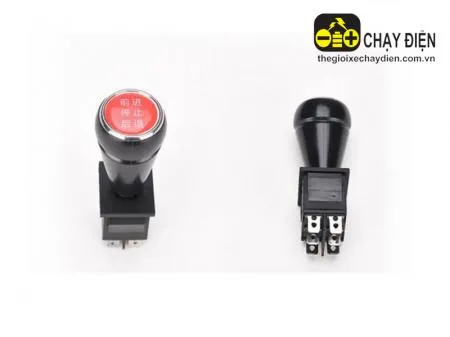

Cần số tiến lùi ô tô trẻ emHình 9: Cần số giả lập như ô tô thật, giúp trẻ rèn luyện kỹ năng điều phối không gian khi lái xe. Công tắc tiến lùi xe oto trẻ emHình 10: Linh kiện công tắc đảo chiều dòng điện đơn giản nhưng cực kỳ bền bỉ. Công tắc nguồn xe điện trẻ emHình 11: Nút nguồn khởi động (Power) kết nối trực tiếp với mạch để kích hoạt hệ thống điện.

Remote và bộ thu tín hiệu điều khiển từ xa

Để đảm bảo an toàn cho trẻ nhỏ chưa tự lái thạo, mạch xe điện trẻ em luôn tích hợp bộ thu sóng radio (thường là tần số 2.4Ghz chống nhiễu). Remote điều khiển đi kèm cho phép phụ huynh can thiệp dừng xe khẩn cấp hoặc điều hướng từ khoảng cách lên đến 30m. Khi thay thế mạch, bạn cần lưu ý chọn loại remote đồng bộ với chip giải mã trên board mạch mới.

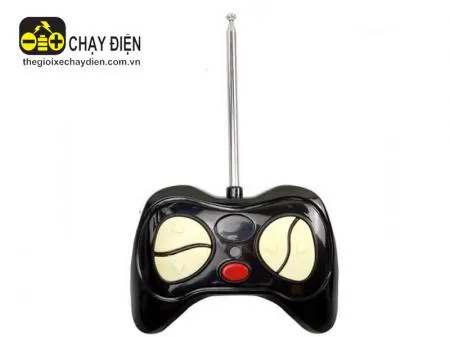

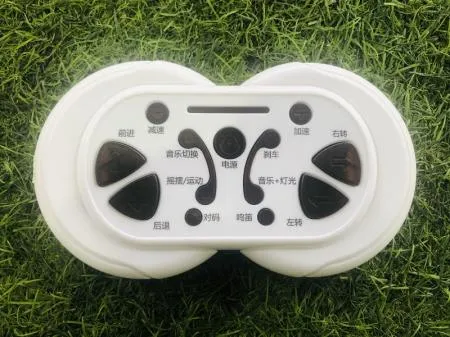

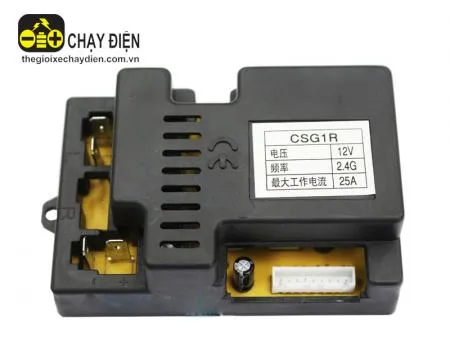

Điều khiển xe oto điện trẻ emHình 12: Thiết bị điều khiển cầm tay tần số 2.4Ghz, hỗ trợ bắt cặp tín hiệu nhanh chóng với mạch chủ. Remote điều khiển xe điện cho béHình 13: Mẫu điều khiển từ xa thế hệ mới với độ nhạy cao và tiết kiệm pin. Bộ điều khiển ô tô điện trẻ jaguar DMD218Hình 14: Chip điều khiển Jaguar DMD218 – một trong những dòng mạch cao cấp nhất hiện nay.

Nguồn năng lượng và hệ thống sạc ổn định cho mạch điều khiển

Hiệu suất của mạch xe điện trẻ em phụ thuộc rất lớn vào chất lượng nguồn cấp từ ắc quy. Một bộ mạch tốt nhưng sử dụng ắc quy bị chai hoặc sạc không đúng thông số sẽ dẫn đến tình trạng mạch bị sụt áp liên tục, gây nóng chip xử lý và giảm tuổi thọ linh kiện.

Lựa chọn ắc quy đạt chuẩn cho xe điện trẻ em

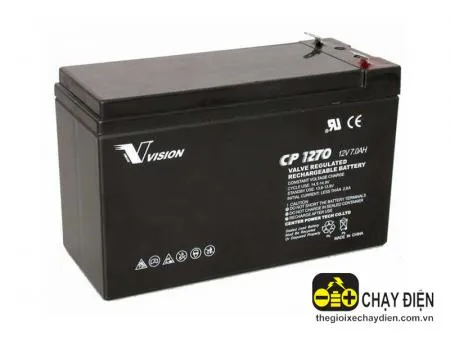

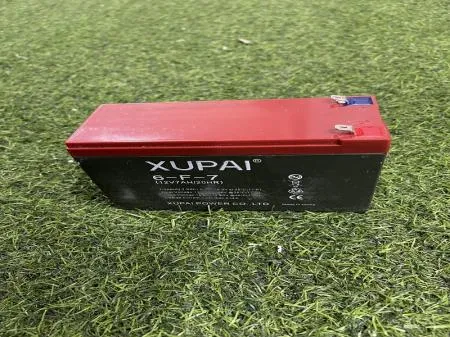

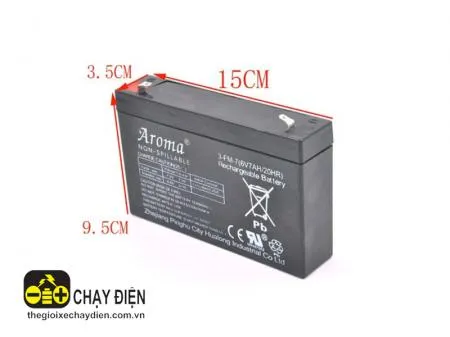

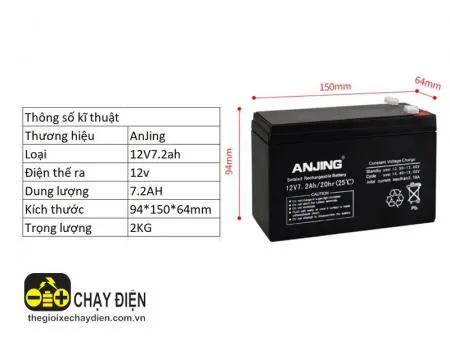

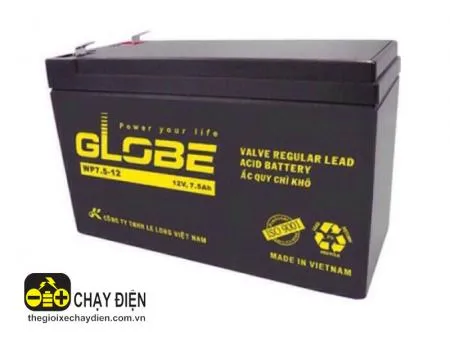

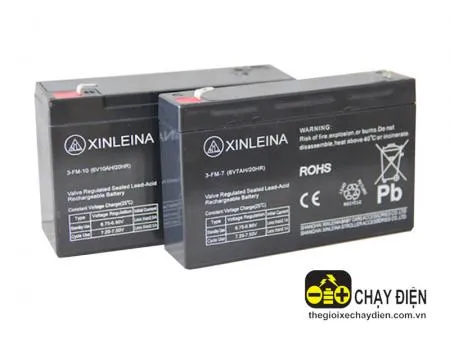

Ắc quy dùng cho xe điện trẻ em là loại ắc quy khô axit chì (VRLA), có khả năng chống tràn và chịu được rung lắc. Các thương hiệu như Globe, Vision hay Xupai thường được các chuyên gia kỹ thuật tại OtoTMT khuyến nghị vì dòng xả ổn định và độ bền hóa học cao.

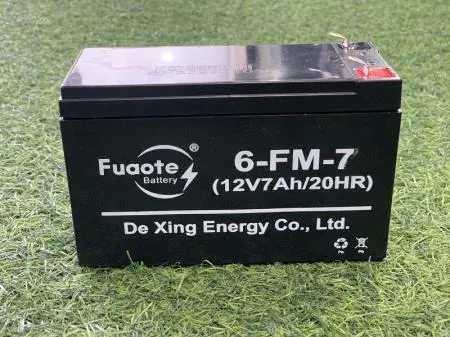

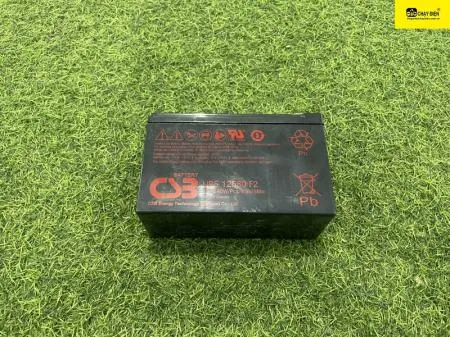

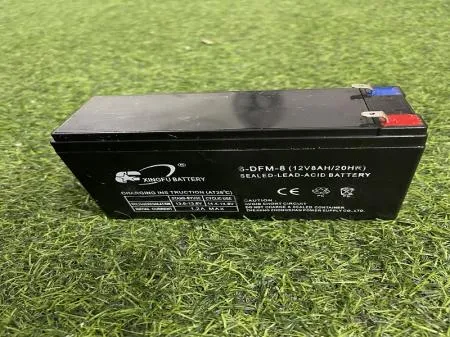

Ắc quy xe đạp điện trẻ em 12v-10aHình 15: Ắc quy 12V-10Ah dung lượng cao, giúp xe vận hành liên tục trong thời gian dài. Ắc qui xe điện trẻ em 12v-7a FuaoteHình 16: Bình điện 12V-7Ah thương hiệu Fuaote với kích thước nhỏ gọn phù hợp nhiều hộc chứa. Ắc qui xe điện trẻ em Xingfu 12v-8aHình 17: Linh kiện ắc quy Xingfu 12V-8Ah, linh hoạt cho việc thay thế và nâng cấp xe. Ắc qui xe điện trẻ em Xupai 12v-7aHình 18: Sản phẩm từ Xupai – thương hiệu uy tín hàng đầu trong lĩnh vực lưu trữ năng lượng xe điện. Ắc quy xe điện trẻ em Globe 6v-5aHình 19: Bình 6V-5Ah chuyên dụng cho xe mô tô điện và các dòng xe cỡ nhỏ. Ắc quy xe điện trẻ em Xinleina 12V 7AhHình 20: Ắc quy Xinleina 12V-7Ah, lựa chọn thay thế phổ biến cho hầu hết các dòng ô tô điện đồ chơi. Ắc quy xe điện trẻ em Youlee 12V 7AhHình 21: Bình điện Youlee cho dòng xả đều, hỗ trợ mạch vận hành êm ái hơn. Ắc quy xe điện trẻ em Anjing 12V 7AhHình 22: Sản phẩm Anjing 12V-7Ah đảm bảo tiêu chuẩn an toàn chống cháy nổ cho trẻ. Ắc quy xe điện trẻ em Globe 12V 7AhHình 23: Globe là thương hiệu ắc quy được lắp sẵn theo xe của nhiều hãng sản xuất lớn. Ắc quy xe điện trẻ em Vision 12V 7AhHình 24: Dòng Vision nổi tiếng với tuổi thọ chu kỳ nạp xả (Cycle life) vượt trội. Ắc quy xe điện trẻ em Aroma 12V 7AhHình 25: Sản phẩm Aroma cung cấp năng lượng ổn định cho các hệ thống đèn và nhạc công suất lớn.

Bộ sạc thông minh bảo vệ mạch xe điện trẻ em

Sạc cho mạch xe điện trẻ em cần phải có tính năng ngắt tự động và đèn báo trạng thái. Việc sử dụng sạc không đúng cường độ dòng điện (ví dụ sạc 12V dùng cho bình 6V) sẽ làm cháy mạch điều khiển ngay lập tức khi cắm sạc.

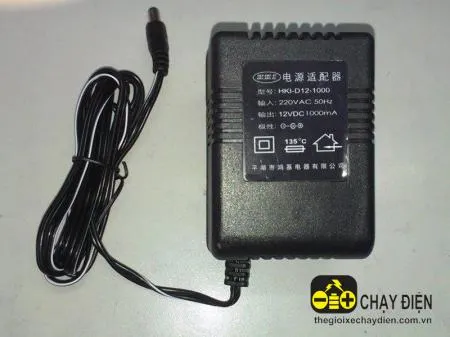

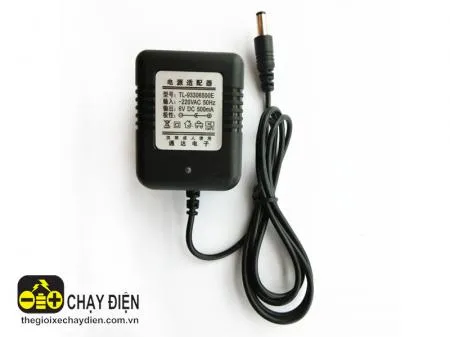

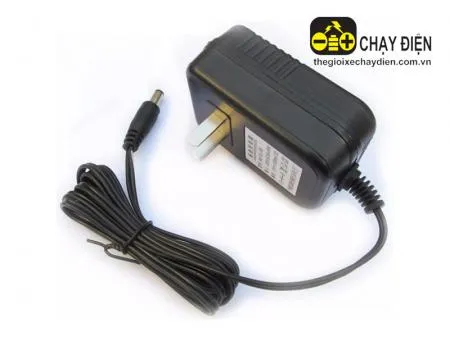

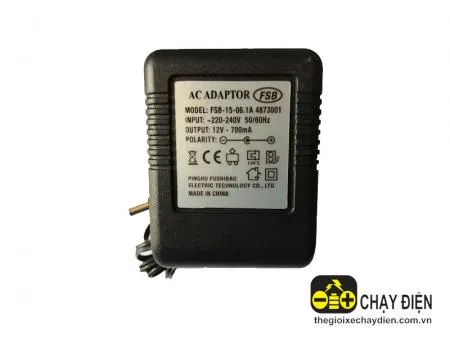

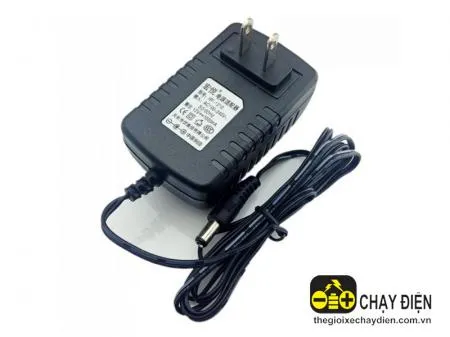

Bộ sạc xe điện trẻ em 12V 1000mAHình 26: Adapter sạc 12V-1A phù hợp cho các bình ắc quy dung lượng từ 4.5Ah đến 10Ah. Sạc ô tô điện trẻ em 6V-500mAHình 27: Bộ sạc 6V dòng thấp, đảm bảo an toàn và chống phồng bình cho các dòng xe nhỏ. Sạc ô tô điện trẻ em 12V-700mAHình 28: Sạc tiêu chuẩn 12V-0.7A giúp cân bằng dòng điện nạp, tăng tuổi thọ bình điện. Sạc ô tô điện trẻ em 12V-1000mAHình 29: Bộ sạc 12V-1000mA chân tròn phổ biến, tương thích với hầu hết các mẫu xe điện hiện có. Sạc pin của xe hơi điện trẻ em 6VHình 30: Thiết bị nạp điện 6V chất lượng cao, chống nhiễu từ cho hệ thống mạch âm thanh.

Hệ thống truyền động và cơ cấu lái phối hợp với mạch chủ

Để lệnh từ mạch xe điện trẻ em biến thành chuyển động thực tế, cần có các tổ hợp motor và bánh răng cơ khí. Sự phối hợp giữa phần điện (mạch) và phần cơ (truyền động) là yếu tố tiên quyết quyết định độ bền của toàn bộ chiếc xe.

Động cơ và bộ bánh răng giảm tốc

Motor xe điện trẻ em thường là loại DC 390 (cho xe 6V) hoặc DC 550 (cho xe 12V). Mạch điều khiển sẽ cấp điện vào motor, thông qua hộp số để giảm tốc độ và tăng mô-men xoắn, làm quay bánh xe. Nếu nghe thấy tiếng motor quay nhưng xe không đi, có thể các bánh răng nhựa bên trong hộp số đã bị mài mòn hoặc nứt vỡ.

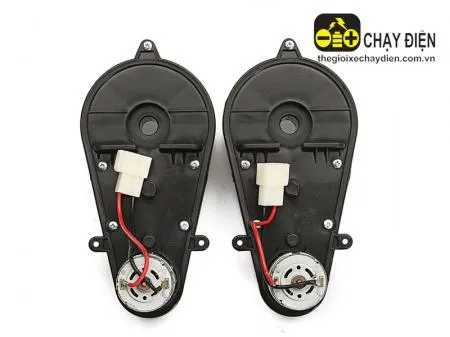

Động cơ, mô tơ xe điện trẻ em 6VHình 31: Động cơ DC 6V kèm theo nhông nhựa truyền động trực tiếp. Động cơ, hộp số xe điện trẻ em 12VHình 32: Cụm hộp số 12V motor 550 mạnh mẽ, chuyên dành cho các dòng xe địa hình. Bộ bánh răng động cơ xe oto trẻ em 6-12vHình 33: Các bánh răng nhựa thay thế giúp khắc phục lỗi trượt nhông, kêu to khi vận hành.

Bánh xe, vô lăng và lốp cao su bảo vệ

Dù không trực tiếp tham gia vào quá trình xử lý tín hiệu điện, nhưng bánh xe và vô lăng lại ảnh hưởng đến tải trọng mà mạch xe điện trẻ em phải gánh vác. Bánh xe quá nặng hoặc bị kẹt sẽ làm tăng dòng điện chạy qua mạch, dễ làm cháy cầu chì hoặc MOSFET trên mạch chủ.

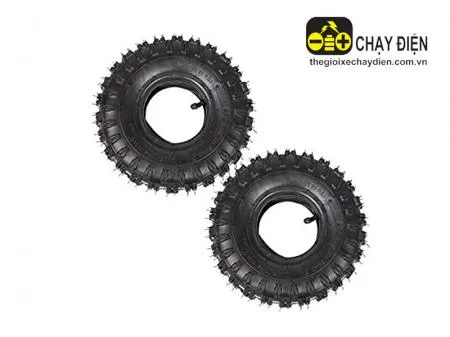

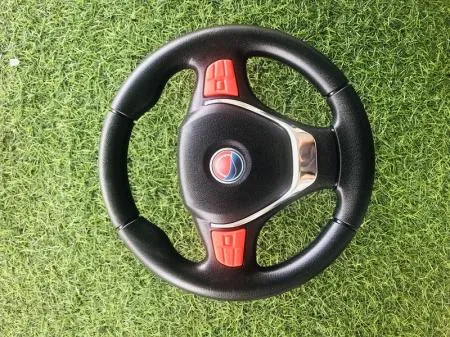

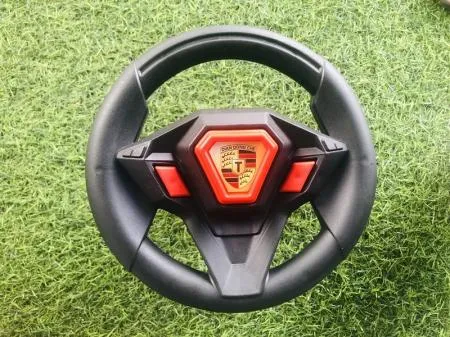

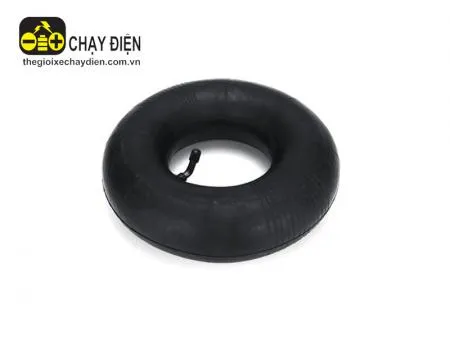

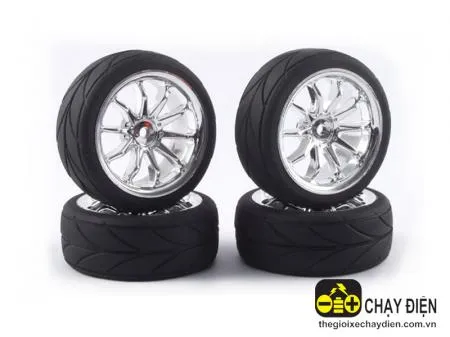

Bánh nhựa ô tô điện trẻ em 10inhHình 34: Bánh nhựa 10 inch thiết kế rãnh ma sát chống trượt hiệu quả. Vô lăng xe oto trẻ em loại lớnHình 35: Vô lăng cỡ lớn tích hợp nút chức năng còi và nhạc truyền tín hiệu về mạch điều khiển. Vô lăng xe oto trẻ em loại nhỏHình 36: Thiết kế vô lăng nhỏ gọn cho các bé dễ dàng cầm nắm và điều hướng. Lốp ô tô điện trẻ em 4.10/3.50-6Hình 37: Vỏ lốp cao su cao cấp giúp tăng độ bám và giảm rung chấn lên hệ thống board mạch điện tử. Săm ô tô điện trẻ em 4.10/3.50-4Hình 38: Săm xe thay thế, đảm bảo lốp hơi luôn ở trạng thái áp suất lý tưởng.

Bảng báo giá linh kiện mạch xe điện trẻ em (Tham khảo)

Dưới đây là bảng tổng hợp giá các loại linh kiện phổ biến phục vụ cho việc bảo trì và nâng cấp xe. Lưu ý: Đây chỉ là giá tham khảo tại thời điểm cập nhật, quý khách vui lòng liên hệ các đại lý chính thức của OtoTMT để nhận báo giá chính xác nhất kèm chương trình ưu đãi.

Loại linh kiện	Thông số kĩ thuật	Giá tham khảo (VNĐ)
Board mạch điều khiển	12V – Đa năng	190,000 – 300,000
Bộ mạch 6V	6V – Tiêu chuẩn	140,000 – 280,000
Remote điều khiển	2.4Ghz	165,000 – 250,000
Động cơ (Motor)	12V 550	195,000 – 350,000
Ắc quy Globe	12V 7Ah	450,000
Sạc thông minh	12V 1000mA	190,000 – 320,000
Chân ga	Loại 3 chân	50,000 – 70,000

Lưu ý: Giá trên chưa bao gồm phí lắp đặt và vận chuyển tận nơi. Các linh kiện này cần được kỹ thuật viên có kinh nghiệm kiểm tra trước khi lắp ráp để đảm bảo tính tương thích.

Kinh nghiệm thực tế khi tự thay thế mạch xe điện trẻ em tại nhà

Dựa trên hàng ngàn ca sửa chữa thực tế, các chuyên gia kỹ thuật tại OtoTMT chia sẻ một số bí quyết giúp phụ huynh tự xử lý các vấn đề liên quan đến mạch xe điện trẻ em một cách an toàn:

1. Ghi nhớ sơ đồ đấu dây: Trước khi tháo mạch cũ, hãy chụp ảnh lại toàn bộ các đầu giắc nối. Các dây thường có màu sắc quy ước (Đỏ/Đen cho nguồn, Xanh/Vàng cho motor), nhưng không phải toàn bộ nhà sản xuất đều tuân thủ. Việc cắm sai dây tín hiệu vào chân động lực có thể gây cháy nổ linh kiện ngay lập tức.
2. Kiểm tra điện áp ắc quy: Nếu mạch mới không hoạt động, hãy dùng đồng hồ VOM đo điện áp thực của ắc quy. Một bình 12V nếu điện áp rơi xuống dưới 10.5V thì mạch bảo vệ sẽ tự động ngắt đầu ra để tránh làm hỏng bình, dẫn đến xe không chạy được.
3. Vệ sinh giắc nối: Sau thời gian sử dụng, các giắc cắm trên mạch xe điện trẻ em có thể bị lỏng hoặc rỉ sét. Hãy dùng chai vệ sinh mạch điện tử (như RP7 hoặc WD40 chuyên dụng) để làm sạch các điểm tiếp xúc.
4. Bảo quản môi trường khô ráo: Đây là điểm quan trọng nhất. 90% trường hợp hỏng mạch là do trẻ làm đổ nước lên xe hoặc rửa xe không đúng cách khiến nước thấm vào hộc chứa mạch.

Hệ thống mạch xe điện trẻ em tuy nhỏ bé nhưng lại là công nghệ cốt lõi giúp bé có những giờ phút vui chơi bổ ích và an toàn. Việc bảo trì và lựa chọn linh kiện thay thế chính hãng không chỉ giúp xe vận hành bền bỉ mà còn đảm bảo an toàn điện tối đa cho trẻ nhỏ. Hy vọng bài viết đã cung cấp cho bạn đầy đủ thông tin cần thiết về thế giới linh kiện ô tô điện mini đầy thú vị này.

Nếu có bất kỳ thắc mắc nào về cách đấu nối hoặc thông số của mạch xe điện trẻ em, đừng ngần ngại trao đổi với các chuyên gia kỹ thuật để nhận được sự tư vấn chuyên sâu và chính xác nhất cho dòng xe của bé.
