Vai trò và Cấu tạo của Máy Nén Điều Hòa Ô Tô

Máy nén điều hòa ô tô là bộ phận cốt lõi, đảm bảo hệ thống làm mát hoạt động hiệu quả, mang lại không gian dễ chịu cho người ngồi trên xe, đặc biệt là trong những ngày hè oi ả. Tùy thuộc vào từng dòng xe, máy nén có thể vận hành theo cơ chế truyền thống hoặc áp dụng công nghệ hiện đại như máy nén điện trên các dòng xe Hybrid. Bài viết này sẽ đi sâu vào vai trò, nguyên lý hoạt động và các loại máy nén điều hòa ô tô phổ biến, cung cấp thông tin chi tiết và chuyên sâu cho người đọc quan tâm đến máy nén điều hòa ô tô.

Nguyên lý hoạt động của máy nén điều hòa ô tô dựa trên chu trình nén hơi, một quy trình phức tạp nhưng hiệu quả để làm mát khoang cabin. Việc hiểu rõ về cấu tạo máy nén điều hòa ô tô sẽ giúp người dùng đánh giá đúng tầm quan trọng và cách thức vận hành của bộ phận này.

1. Định nghĩa Máy Nén Điều Hòa Ô Tô

Máy nén hệ thống điều hòa ô tô là một bộ phận then chốt, chịu trách nhiệm chính trong việc tạo ra luồng khí lạnh. Nhiệm vụ cốt lõi của nó là nén môi chất lạnh từ trạng thái áp suất thấp lên áp suất cao, sau đó đẩy đến bộ phận dàn nóng để thực hiện quá trình tản nhiệt, tiếp tục chu trình làm mát. Quá trình này diễn ra liên tục, giúp duy trì nhiệt độ lý tưởng trong khoang xe, mang lại sự thoải mái tối đa cho người lái và hành khách.

2. Nguyên Lý Hoạt Động Chi Tiết

Máy nén điều hòa ô tô hoạt động theo chu trình làm lạnh bằng cách nén hơi, bao gồm các giai đoạn tuần tự sau:

• Hút môi chất lạnh: Máy nén hút môi chất lạnh (gas lạnh) từ dàn bay hơi. Ở giai đoạn này, môi chất có áp suất thấp và nhiệt độ thấp.
• Nén môi chất lạnh: Máy nén thực hiện nhiệm vụ nén môi chất lạnh, làm tăng đáng kể áp suất và đồng thời nâng cao nhiệt độ của nó.
• Đẩy môi chất lạnh: Môi chất lạnh với áp suất và nhiệt độ cao được đẩy đến dàn nóng. Tại đây, nhiệt lượng sẽ được tản ra môi trường bên ngoài, giúp môi chất ngưng tụ lại thành dạng lỏng có áp suất cao.
• Hoàn thành chu trình: Môi chất lạnh dạng lỏng sau đó sẽ được dẫn qua van tiết lưu, đi vào dàn bay hơi và quay trở lại máy nén. Quá trình này khép kín, đảm bảo hệ thống điều hòa hoạt động liên tục.

3. Phân Loại Máy Nén Điều Hòa Ô Tô

Thị trường ô tô hiện nay sử dụng nhiều loại máy nén điều hòa khác nhau, mỗi loại có cấu tạo và nguyên lý hoạt động đặc trưng:

3.1. Máy Nén Loại Piston

Máy nén piston thường được thiết kế với nhiều piston, có thể sắp xếp theo dạng thẳng hàng (inline) hoặc hình chữ V (V-type). Trong mỗi chu kỳ hoạt động, các piston sẽ thực hiện hai thì chính: hút và nén. Khi thực hiện thì hút, máy nén sẽ hút môi chất lạnh từ dàn lạnh (phần áp suất thấp) vào buồng máy qua van hút (van hoa mai).

Cấu tạo của máy nén piston bao gồm các bộ phận chính: van an toàn, ly hợp từ, piston, đĩa vát, xi lanh và vỏ phía sau.

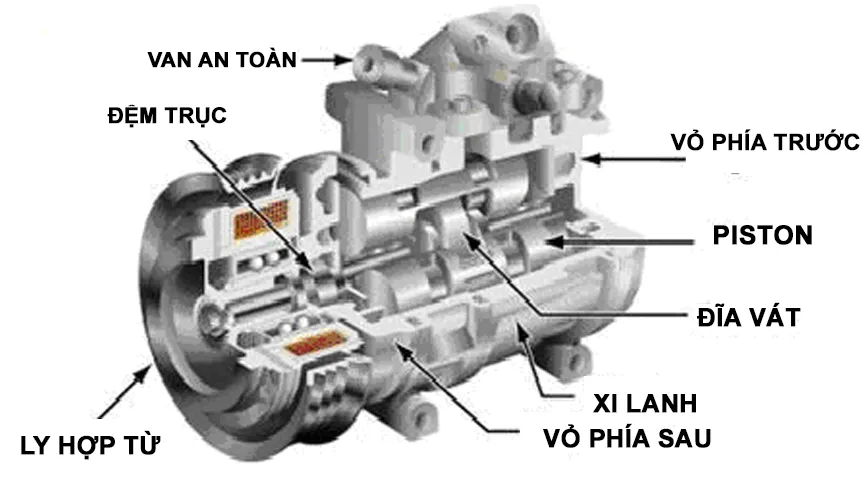

Máy nén loại Piston

3.2. Máy Nén Lưu Lượng Thay Đổi (Van Đuôi)

Loại máy nén này cho phép điều chỉnh lưu lượng môi chất lạnh tùy theo nhu cầu làm mát. Chúng được chia thành hai nhóm chính:

• Máy nén có van điều khiển điện tử: Lưu lượng được điều chỉnh thông qua bộ điều khiển A/C hoặc ECU (Bộ điều khiển động cơ).
• Máy nén có van điều khiển cơ: Lưu lượng được kiểm soát bằng các cơ chế cơ học.

3.3. Máy Nén Loại Cánh Gạt

Nguyên lý hoạt động của máy nén cánh gạt dựa trên sự chuyển động của rotor lệch tâm. Rotor này có các cánh gạt, chúng có khả năng trượt ra vào để nén khí. Khi rotor quay, không khí đi vào buồng chứa giữa cánh gạt, rotor và vỏ máy nén. Thể tích buồng này ban đầu sẽ tăng lên, sau đó giảm dần khi cánh gạt tiến tới cửa ra, dẫn đến việc nén khí. Áp suất tăng lên cho đến khi đạt mức yêu cầu.

Máy nén cánh gạt có hai loại: máy nén hai cánh gạt và máy nén nhiều cánh gạt.

Máy nén loại Cánh Gạt

3.4. Máy Nén Loại Xoắn Ốc

Máy nén xoắn ốc sử dụng hai đĩa xoắn ốc lồng vào nhau để nén môi chất lạnh. Một đĩa cố định và đĩa còn lại di chuyển theo quỹ đạo. Loại máy nén này hoạt động rất êm ái, các bộ phận vận hành trơn tru với hiệu suất cao. Máy nén xoắn ốc cũng linh hoạt trong việc xử lý môi chất lạnh dạng lỏng. Tuy nhiên, ở các thiết kế kín, việc sửa chữa có thể gặp khó khăn và chúng không thể quay theo cả hai chiều. Loại máy nén này thường được trang bị trên các hệ thống điều hòa ô tô và các ứng dụng lạnh thương mại.

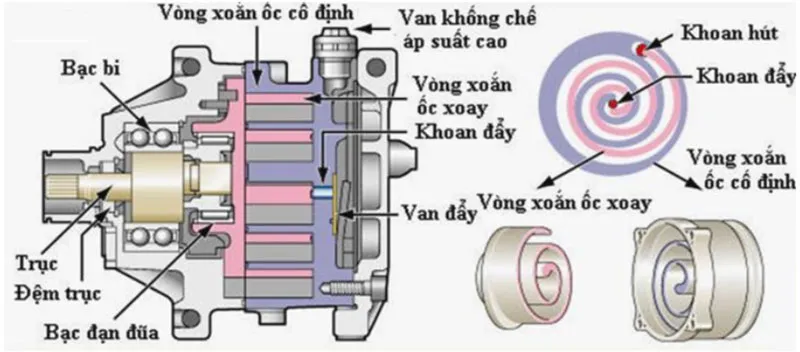

Máy nén loại Xoắn Ốc

3.5. Máy Nén Loại Trục Khuỷu (Piston Quay Tay)

Loại máy nén này chủ yếu chỉ sử dụng cho môi chất lạnh R12. Chúng có thể được thiết kế với nhiều xi lanh bố trí thẳng hàng hoặc hình chữ V. Máy nén piston kiểu này thường sử dụng van lưỡi gà để điều khiển dòng môi chất lạnh. Van lưỡi gà là một tấm kim loại mỏng, linh hoạt, được gắn cố định một đầu vào lỗ van. Áp suất ở một mặt sẽ ép van đóng kín, trong khi áp suất ở mặt đối diện sẽ đẩy van mở ra, cho phép dòng chất làm lạnh lưu thông.

3.6. Máy Nén Loại Truyền Động Điện (Máy Nén Hybrid)

Khác biệt lớn nhất trên xe Hybrid so với xe động cơ đốt trong truyền thống nằm ở hệ thống điều hòa: máy nén sử dụng nguồn điện thay vì được dẫn động bằng dây curoa từ trục khuỷu động cơ. Máy nén điện mang lại nhiều ưu điểm vượt trội:

• Thiết kế nhỏ gọn: Giúp tiết kiệm không gian và giảm trọng lượng tổng thể cho xe.
• Hoạt động êm ái: Độ ồn thấp, nâng cao trải nghiệm lái xe.
• Hiệu suất cao: Tiết kiệm nhiên liệu, phù hợp với triết lý vận hành tiết kiệm của xe Hybrid.

Nguồn: Tham khảo từ Đội ngũ chuyên gia VATC.

Ngày cập nhật gần nhất 29/01/2026 by David Nguyễn
