Việc trang bị một máy test lỗi xe điện là yêu cầu bắt buộc đối với mọi kỹ thuật viên sửa chữa xe đạp điện hiện nay. Thay vì đo đạc thủ công bằng đồng hồ vạn năng vốn mất nhiều thời gian, thiết bị này giúp chẩn đoán nhanh các lỗi cảm biến Hall, tay ga hay pha động cơ. Với sự hỗ trợ từ vi xử lý thông minh, sản phẩm Junxin đảm bảo độ chính xác vượt trội, giúp tối ưu hóa quy trình bảo trì và nâng cao uy tín cho cửa hàng.
Tổng quan thiết bị và thông số kỹ thuật Junxin
Bộ thiết bị kiểm tra lỗi xe điện Junxin được thiết kế nhỏ gọn với kích thước tổng thể đạt 11cm x 7.5cm x 2.5cm, rất thuận tiện để mang theo khi đi cứu hộ xe điện lưu động. Theo tài liệu kỹ thuật từ nhà sản xuất, trái tim của máy là một con chip xử lý tích hợp trực tiếp trên bảng mạch Mainboard chính. Chip này có nhiệm vụ giải mã tín hiệu từ các linh kiện ngoại vi như tay ga hoặc động cơ, sau đó hiển thị trạng thái lỗi thông qua hệ thống đèn LED trực quan.
Thông số chi tiết (Nguồn: Brochure hướng dẫn sửa chữa Junxin):
- Nguồn cấp: Pin vuông 9V.
- Tính năng: Kiểm tra tay ga, cảm biến Hall, pha cuộn dây, bo điều khiển (IC).
- Loại động cơ hỗ trợ: Động cơ không chổi than (BLDC) góc 60 độ và 120 độ.
 bo_test_loi |

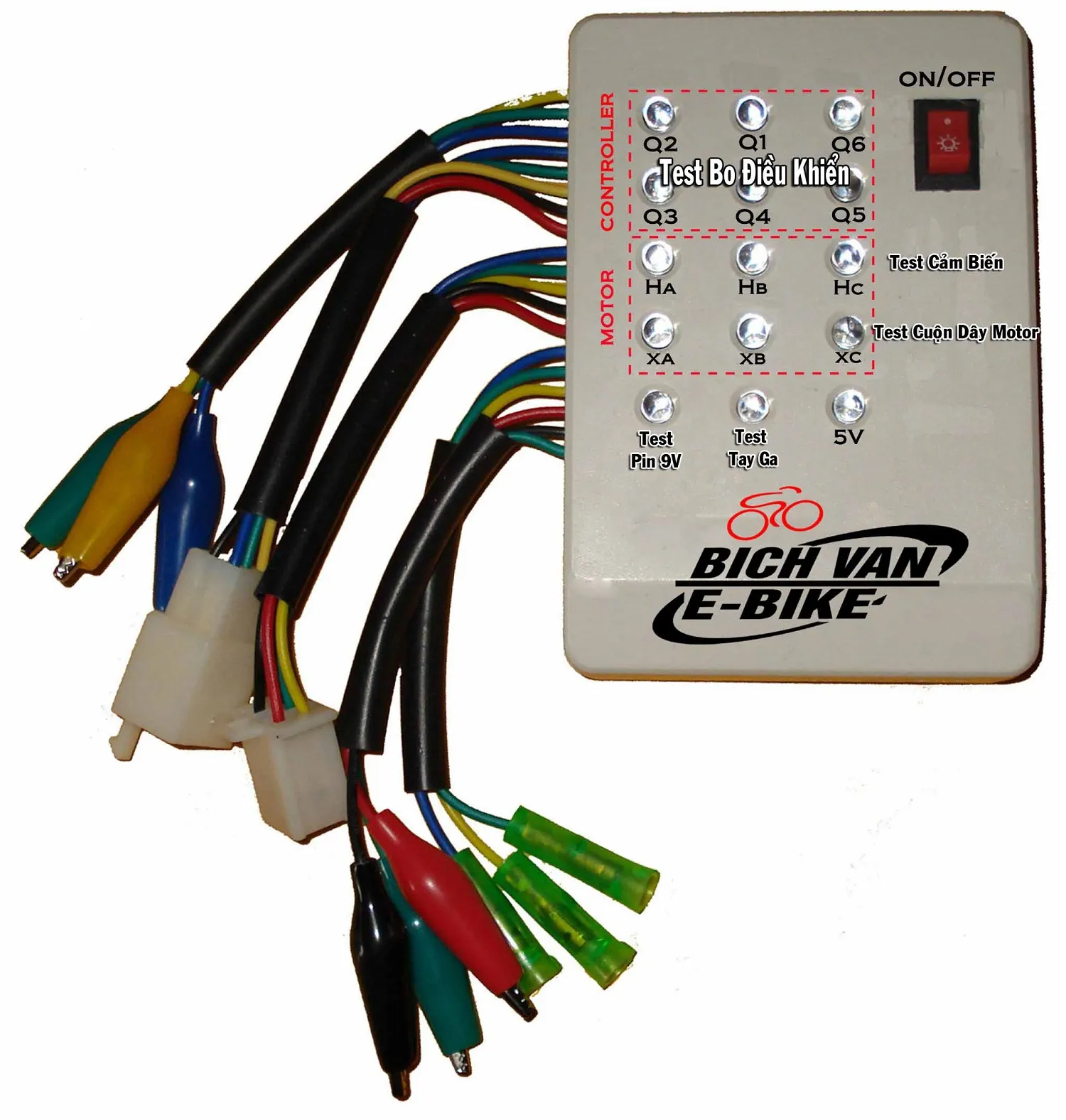

|---|
| Hình 1-54: Tổng quan bộ máy test lỗi xe điện thương hiệu Junxin |
Quy trình 4 bước kiểm tra hệ thống điện xe đạp điện
Sử dụng máy test lỗi xe điện đúng kỹ thuật giúp thợ sửa chữa loại bỏ phương pháp “thử và sai” vốn gây lãng phí linh kiện. Dưới đây là quy trình thực tế được các chuyên gia tại OtoTMT khuyến nghị.
Đo kiểm tay ga độ chính xác cao
Đầu tiên, bạn cần gạt công tắc đỏ (Switch) sang chế độ ON, lúc này đèn báo nguồn trên bo mạch phải sáng rõ. Tiến hành kết nối đầu kẹp của máy vào các dây tương ứng trên tay ga theo quy tắc màu: dây đỏ vào đỏ, đen vào đen và xanh lá vào xanh lá. Thực hiện thao tác vặn ga từ từ và quan sát hệ thống đèn báo trên thiết bị. Nếu đèn LED sáng dần lên theo biên độ vặn và đạt độ sáng cực đại khi vặn hết cỡ thì tay ga hoạt động tốt. Ngược lại, nếu đèn không sáng hoặc sáng mờ liên tục bất kể vị trí tay ga, linh kiện này đã bị hỏng mạch Hall bên trong.
 image56 |
 image57 |
|---|---|

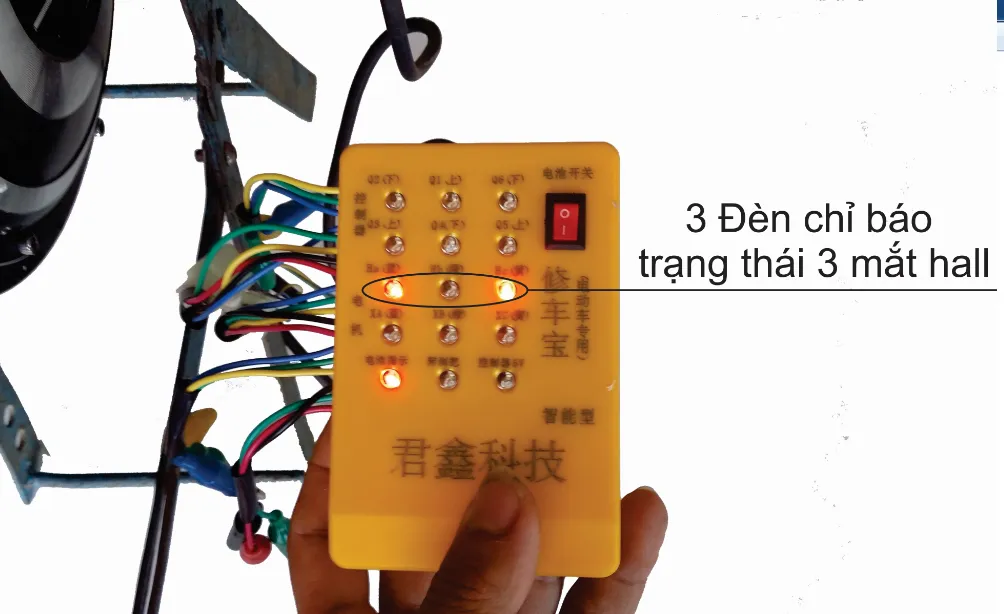

| Hình 1-55: Kỹ thuật kiểm tra tay ga xe điện | Hình 1-56: Quy trình test cảm biến Hall động cơ |
Kiểm tra bộ cảm biến Hall trong động cơ BLDC
Lỗi cảm biến Hall là nguyên nhân hàng đầu khiến xe điện bị giật cục hoặc không thể khởi động dưới tải nặng. Để kiểm tra, hãy cắm giắc nhựa 5 dây (Đỏ, Đen, Vàng, Xanh lá, Xanh dương) vào hàng chân Ha, Hb, Hc trên thiết bị. Lưu ý dây đỏ và đen phải cấp đúng cực để tránh làm hỏng chip hall. Sau đó, dùng tay quay nhẹ bánh xe và quan sát 3 đèn tín hiệu Ha, Hb, Hc. Nếu các đèn này nhấp nháy luân phiên theo nhịp quay, cảm biến vẫn hoạt động bình thường. Nếu có bất kỳ đèn nào luôn tắt hoặc luôn sáng mà không đổi trạng thái, cảm biến tại vị trí đó đã bị chết.
Chẩn đoán lỗi các pha cuộn dây động cơ
Để kiểm tra các pha cuộn dây, bạn sử dụng 3 đầu kẹp Xanh dương, Xanh lá và Vàng (hàng Xa, Xb, Xc) nối vào 3 dây pha của động cơ. Ở bước này, thứ tự màu dây không bắt buộc phải chính xác tuyệt đối. Khi quay động cơ bằng tay, các cuộn dây sẽ sinh ra suất điện động cảm ứng làm sáng các đèn LED tương ứng. Một động cơ có cuộn dây tốt sẽ làm cả 3 đèn Xa, Xb, Xc sáng đều và rõ nét. Hiện tượng một trong ba đèn không sáng là dấu hiệu của việc đứt dây pha hoặc cháy cuộn đồng bên trong lõi.
 tes_pha |
 1 |
|---|---|

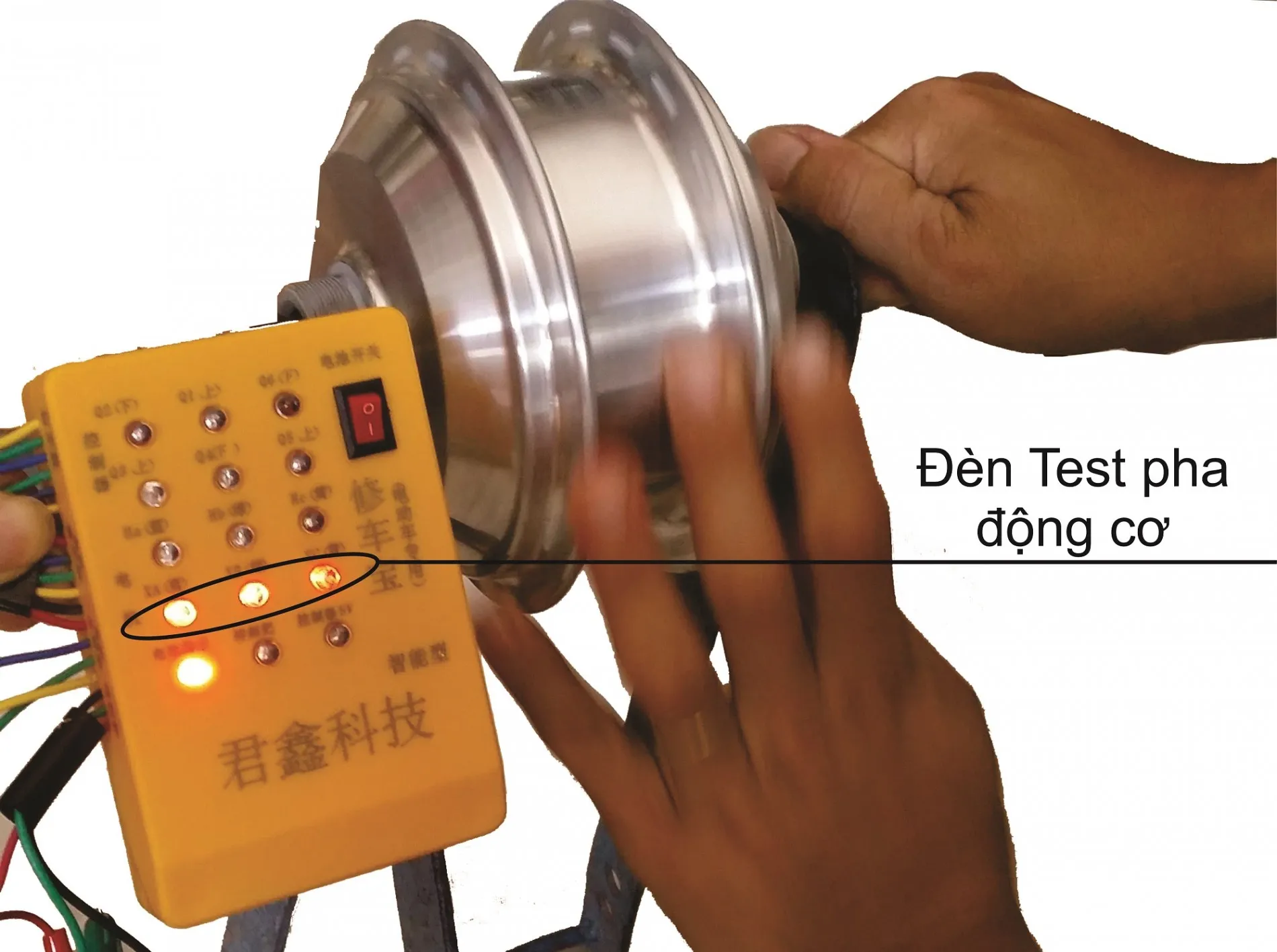

| Hình 1-57: Kiểm tra độ thông mạch pha động cơ | Hình 1-58: Cách kết nối máy test với bo điều khiển xe điện |
Đánh giá hiệu suất hoạt động của bo điều khiển IC
Khi kiểm tra bo điều khiển xe điện (IC điều tốc), bạn cần rút toàn bộ dây pha và giắc cảm biến từ động cơ ra khỏi IC. Kết nối các đầu ra của IC trực tiếp vào máy test, sau đó bật khóa điện xe để cấp nguồn cho hệ thống. Đèn báo 5V trên máy phải sáng để xác nhận IC đã cấp nguồn nuôi cảm biến Hall. Khi bạn vặn ga xe, các đèn từ Q1 đến Q6 trên thiết bị phải sáng đuổi nhau theo từng cặp tịnh tiến. Nếu xuất hiện tình trạng đèn sáng đứng yên hoặc không sáng, tầng công suất MOSFET bên trong bo điều khiển đã phát sinh lỗi nghiêm trọng.
Phân tích góc pha 60 độ và 120 độ cho kỹ thuật viên
Việc xác định góc pha là bước cực kỳ quan trọng khi bạn cần thay thế một bo điều khiển xe điện mới mà không có thông số cũ. Đối với động cơ góc 60 độ, khi quay bánh xe theo chiều tiến, trạng thái đèn Ha-Hb-Hc trên máy test sẽ nhảy theo chu trình: 100-110-111-011-001-000. Nếu kết quả không đúng trình tự này, hãy thử đảo hai trong ba dây cảm biến cho đến khi đạt được chuỗi mã hóa chuẩn.
Ngược lại, với động cơ góc 120 độ, trình tự trạng thái đèn LED sẽ thay đổi hoàn toàn sang chu kỳ: 100-110-010-011-001-101. Hầu hết các dòng xe hiện đại trên thị trường Việt Nam hiện nay đều sử dụng chuẩn 120 độ vì khả năng vận hành êm ái hơn. Việc sử dụng sai IC khác góc pha sẽ dẫn đến tình trạng động cơ rung mạnh, phát ra tiếng kêu lạ và dòng không tải tăng cao vượt ngưỡng 1A, gây nóng máy nhanh chóng.
Kinh nghiệm bảo trì và xử lý lỗi bộ test Junxin
Sau một thời gian dài sử dụng máy test lỗi xe điện, thiết bị có thể phát sinh một số lỗi nhỏ mà thợ kỹ thuật có thể tự xử lý tại chỗ. Phổ biến nhất là tình trạng đèn báo nguồn sáng mờ hoặc không hoạt động dù đã bật công tắc. Nguyên nhân thường do pin vuông 9V bị sụt áp, bạn nên thay thế bằng các dòng pin Alkaline để đảm bảo sự ổn định. Nếu thay pin mới vẫn không sáng, hãy kiểm tra lại IC ổn áp mã 7805 trên mainboard hoặc tiếp điểm của công tắc đỏ xem có bị oxy hóa hay không.
Một điểm cần lưu ý khác là vỏ nhựa của máy Junxin khá giòn, nên tránh va đập mạnh hoặc để gần nơi có nhiệt độ cao như mỏ hàn. Trong trường hợp các đèn LED hiển thị trạng thái bị cháy do vô tình kẹp nhầm điện áp cao (ví dụ kẹp vào dây nguồn 48V-72V của xe), bạn hoàn toàn có thể tháo máy và thay thế bằng các bóng LED 3mm phổ thông. Việc hiểu rõ sơ đồ mạch giúp bạn duy trì tuổi thọ cho thiết bị đo kiểm lên đến hàng năm trời mà không cần mua mới.
Tại sao thợ sửa xe nên dùng thiết bị thay đồng hồ đo?
Sử dụng đồng hồ vạn năng yêu cầu người thợ phải nhớ chính xác các dải điện áp của cảm biến Hall (từ 0V đến 5V) và phải thực hiện đo thủ công từng chân rất phức tạp. Trong khi đó, máy test lỗi xe điện Junxin cung cấp một cái nhìn trực quan, tổng thể và tức thời về toàn bộ hệ thống. Sản phẩm này hiện có giá tham khảo trên thị trường từ 250,000đ đến 450,000đ tùy đơn vị phân phối. Quý khách nên liên hệ các đại lý phụ tùng uy tín để được tư vấn giá chính xác tại thời điểm mua hàng.
Đầu tư vào một chiếc máy test lỗi xe điện không chỉ giúp bạn làm nghề nhanh hơn mà còn tạo dựng hình ảnh chuyên nghiệp trong mắt khách hàng. Thay vì phỏng đoán mò mẫm, bạn có thể chỉ rõ cho khách hàng thấy bộ phận nào đang hỏng thông qua các tín hiệu đèn LED minh bạch. Đây chính là yếu tố then chốt để tăng tỷ lệ chốt đơn sửa chữa và nâng cao giá trị dịch vụ cho tiệm xe điện của mình.
