Tay Biên Ô Tô Là Gì

Tay biên (connecting rod) hay còn gọi là thanh truyền, là một chi tiết trung gian trong động cơ đốt trong, làm nhiệm vụ dẫn truyền lực giữa piston và trục khuỷu. Cùng với tay quay, thanh truyền chuyển đổi chuyển động tịnh tiến (lên-xuống) của piston thành chuyển động quay của trục khuỷu, từ đó truyền lực để xe di chuyển.

Có thể bạn quan tâm: Lái Xe Tank Buôn Hàng Trắng – Sức Mạnh Và Bản Lĩnh Tài Xế

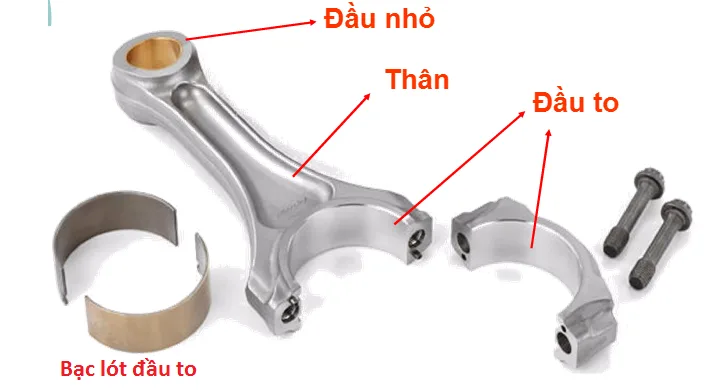

Cấu Tạo Của Tay Biên

Tay biên thường được chế tạo từ thép hợp kim, nhôm hoặc composite có độ bền cao để chịu tải trọng lớn. Cấu tạo gồm 4 phần chính:

1. Đầu Nhỏ (Small End)

Nối với piston thông qua chốt piston

Có lỗ hình trụ rỗng để lắp chốt piston

Cho phép piston di chuyển lên xuống khi tay biên quay

Bên trong có bạc lót để giảm ma sát

2. Thân Tay Biên (Shank)

Phần giữa nối đầu nhỏ và đầu lớn

Thường có dạng dẹt, hình chữ I hoặc chữ H để tối ưu độ cứng, giảm trọng lượng

Một số loại có tiết diện hình chữ nhật hoặc oval tùy loại động cơ

Dọc lõi thân có thể có lỗ dẫn dầu để bôi trơn và làm mát bạc lót, chốt piston

3. Đầu Lớn (Big End)

Nối với chốt trục khuỷu

Được cắt đôi và có nắp bạc ốp vào để tạo thành vòng kín

Khi piston di chuyển, đầu lớn quay quanh trục khuỷu

Bu lông siết nắp đầu lớn phải đảm bảo momen xoắn chính xác

4. Bạc Lót (Bearing)

Đặt ở đầu lớn và đầu nhỏ

Giảm ma sát giữa tay biên với trục khuỷu và chốt piston

Giúp chuyển động trơn tru, giảm hao mòn và tiếng ồn

Bộ phận	Chức năng	Vật liệu
Đầu nhỏ	Nối piston qua chốt	Thép hợp kim + bạc lót
Thân	Truyền lực, chịu nén/kéo	Thép chữ I/H
Đầu lớn	Nối trục khuỷu	Thép hợp kim, cắt đôi
Bạc lót	Giảm ma sát	Hợp kim đồng-chì-thiếc

Có thể bạn quan tâm: Bạt Chống Nắng Ô Tô Trắng Nhôm 3 Lớp – Bảo Vệ Xe Toàn Diện Trước Thời Tiết Khắc Nghiệt

Nguyên Lý Hoạt Động Của Tay Biên

Tay biên hoạt động theo chu trình 4 kỳ của động cơ đốt trong:

Kỳ 1: Hút (Intake)

Piston di chuyển xuống dưới → hút hỗn hợp nhiên liệu-không khí vào buồng đốt. Tay biên kéo chốt trục khuỷu quay.

Kỳ 2: Nén (Compression)

Piston di chuyển lên trên → nén hỗn hợp tạo áp suất cao. Tay biên đẩy piston lên nhờ quán tính trục khuỷu.

Kỳ 3: Cháy – Giãn Nở (Power)

Hỗn hợp bị đốt cháy → áp lực lớn đẩy piston xuống. Lực đẩy truyền qua chốt piston → đầu nhỏ tay biên → thân → đầu lớn → làm trục khuỷu quay. Đây là kỳ sinh công chính.

Kỳ 4: Xả (Exhaust)

Piston di chuyển lên trên → đẩy khí thải ra ngoài. Tay biên tiếp tục chuyển động theo.

⚠️ Lưu ý: Trong quá trình hoạt động, tay biên phải chịu lực nén, lực kéo và lực trượt rất lớn, lặp lại liên tục hàng nghìn lần mỗi phút. Tổng lực tác động tỷ lệ thuận với bình phương vòng tua (RPM).

Có thể bạn quan tâm: Má Phanh Ô Tô Giá Bao Nhiêu? Bảng Giá Chi Tiết Theo Từng Dòng Xe 2026

Dấu Hiệu Tay Biên Bị Hỏng

Trong quá trình vận hành, tay biên chịu lực khí cháy có trị số và hướng thay đổi liên tục, gây ra các hư hỏng:

Hiện tượng	Nguyên nhân	Mức độ
Tiếng gõ kim loại từ động cơ	Bạc lót mòn, khe hở lớn	⚠️ Nghiêm trọng
Xe rung mạnh bất thường	Tay biên cong, mất cân bằng	⚠️ Nghiêm trọng
Dầu nhớt giảm nhanh	Bạc lót hở, dầu lọt	🔴 Nguy hiểm
Động cơ yếu, giảm công suất	Thanh truyền nứt, không truyền lực đủ	🔴 Nguy hiểm
Đèn dầu nhớt sáng	Áp suất dầu giảm do bạc mòn	🔴 Nguy hiểm
Tiếng gõ lớn, động cơ kẹt	Tay biên gãy	💀 Cực kỳ nguy hiểm

Các Loại Hư Hỏng Thường Gặp

Thanh truyền bị cong, xoắn — do quá tải, thủy kích

Rạn nứt — thường xảy ra ở gần vị trí lỗ lắp bu lông và lỗ lắp chốt piston, hoặc chỗ nối giữa đầu to và thân

Mòn lỗ lắp bạc đầu to thanh truyền — do thiếu dầu bôi trơn

Bạc lót bị xoay — do tiếp xúc không tốt

Có thể bạn quan tâm: Hệ Thống Làm Mát Trên Ô Tô: Cấu Tạo, Nguyên Lý Và Xử Lý Sự Cố

Phương Án Sửa Chữa / Thay Thế

Phương án	Ưu điểm	Nhược điểm	Chi phí
Thay hàng chính hãng (Genuine)	Chất lượng đảm bảo, bảo hành đầy đủ	Giá rất cao	2-10 triệu/bộ
Thay hàng OEM (Hàn Quốc, Nhật)	Đạt quy chuẩn đăng kiểm, giá hợp lý	Chất lượng kém hơn chính hãng	1-5 triệu/bộ
Hàng đã qua sử dụng	Tiết kiệm chi phí tối đa	Tuổi thọ không cao, rủi ro	500k-2 triệu/bộ
Nắn cong bằng đồ gá chuyên dụng	Không cần thay mới	Chỉ áp dụng khi cong nhẹ	500k-1 triệu

Cách Bảo Dưỡng Để Tay Biên Bền Lâu

✅ Thay dầu nhớt đúng định kỳ — dầu bôi trơn bạc lót tay biên

✅ Sử dụng dầu nhớt đúng chủng loại theo khuyến cáo nhà sản xuất

✅ Không bơm ga quá mạnh khi động cơ chưa nóng đều

✅ Kiểm tra áp suất dầu nhớt định kỳ

❌ Tránh thủy kích — nước vào buồng đốt có thể bẻ gãy tay biên

❌ Không để xe hết dầu nhớt — bạc lót mất bôi trơn sẽ kẹt và gãy tay biên

Tóm lại, tay biên ô tô (thanh truyền) là bộ phận then chốt kết nối piston với trục khuỷu, chuyển đổi chuyển động tịnh tiến thành chuyển động quay. Khi nghe tiếng gõ kim loại bất thường từ động cơ, cần kiểm tra ngay vì có thể tay biên bị hỏng — nếu không xử lý kịp thời có thể gây chết máy hoặc hỏng toàn bộ động cơ.
