Tháo Lắp Hộp Số Ô Tô: Quy Trình Chuẩn Và Phân Tích Kỹ Thuật Toàn Diện

Trong lĩnh vực bảo dưỡng và sửa chữa ô tô, việc tháo lắp hộp số ô tô là một thao tác kỹ thuật phức tạp, yêu cầu sự chính xác cao và kiến thức chuyên môn sâu rộng. Hộp số, trung tâm của hệ thống truyền lực, đóng vai trò then chốt trong việc điều chỉnh tỉ số truyền, cho phép xe hoạt động hiệu quả ở nhiều tốc độ và tải trọng khác nhau. Nắm vững quy trình này là điều bắt buộc để đảm bảo hoạt động trơn tru của phương tiện sau sửa chữa. Bài viết này cung cấp một hướng dẫn chi tiết, từ các bước kiểm tra chẩn đoán ban đầu đến quy trình thực hiện sửa chữa chuyên nghiệp, giúp kỹ thuật viên nâng cao kỹ năng xử lý các vấn đề liên quan đến hệ thống truyền động.

Chuẩn Bị Toàn Diện Trước Khi Tháo Rời Hộp Số

Quy trình tháo lắp hộp số ô tô bắt đầu bằng giai đoạn chuẩn bị kỹ lưỡng, không chỉ về mặt dụng cụ mà còn về mặt an toàn và chẩn đoán. Giai đoạn này quyết định phần lớn sự thành công và an toàn của toàn bộ quá trình sửa chữa. Bất kỳ sự thiếu sót nào trong khâu chuẩn bị đều có thể dẫn đến hỏng hóc linh kiện hoặc tai nạn lao động nghiêm trọng.

Đánh Giá Ban Đầu và Lập Kế Hoạch Kỹ Thuật

Trước khi tiến hành, kỹ thuật viên cần thực hiện một quy trình chẩn đoán chi tiết để xác định nguyên nhân chính xác của sự cố. Việc này bao gồm việc kiểm tra các mã lỗi (DTCs) bằng máy chẩn đoán, đánh giá mức độ và chất lượng dầu hộp số, và lắng nghe các tiếng động bất thường trong quá trình vận hành thử. Việc xác định loại hộp số (sàn, tự động, CVT) cũng rất quan trọng, vì mỗi loại sẽ có quy trình tháo lắp và yêu cầu dụng cụ khác nhau. Kế hoạch kỹ thuật cần bao gồm việc xác định vị trí các điểm kết nối điện, cáp điều khiển, và đường ống dầu làm mát.

Danh Mục Dụng Cụ, Thiết Bị Bắt Buộc

Việc chuẩn bị đầy đủ và đúng loại dụng cụ chuyên dụng là yếu tố nền tảng. Các thiết bị cơ bản không thể thiếu bao gồm:

Thiết Bị Nâng và Bảo Hộ

Sử dụng kích nâng thủy lực hoặc giá đỡ xe chuyên dụng để nâng xe lên độ cao an toàn, đảm bảo kỹ thuật viên có đủ không gian thao tác dưới gầm. Một kích truyền động (transmission jack) chuyên dụng là bắt buộc để hỗ trợ, nâng hạ hộp số nặng một cách an toàn và chính xác, tránh làm hỏng các trục và ống dẫn.

Dụng Cụ	Mục Đích Quan Trọng	Lưu Ý Kỹ Thuật
Kích Truyền Động	Nâng/Hạ hộp số ổn định, an toàn.	Phải có khả năng chịu tải vượt quá trọng lượng hộp số.
Chậu Hứng Dầu	Thu gom dầu hộp số và dầu động cơ.	Cần đủ lớn để chứa toàn bộ lượng dầu, tránh tràn ra sàn.
Bộ Tuýp Chuyên Dụng	Tháo bu lông vỏ hộp số và biến mô/ly hợp.	Yêu cầu tuýp lục giác và tuýp đặc biệt (Torx) tùy loại xe.
Đồng Hồ Đo Lực Siết	Đảm bảo bu lông được siết theo mô-men xoắn chuẩn.	Cần thiết khi lắp lại để tránh biến dạng vỏ hộp số.
Dụng cụ Tháo Ống	Tháo các đường ống làm mát và cảm biến điện.	Giúp ngăn ngừa hư hỏng đường ống và đầu nối.

Dụng Cụ Kiểm Tra Độ Chính Xác

Sử dụng đồng hồ đo mô-men xoắn (Torque Wrench) là bắt buộc. Khi lắp lại, các bu lông giữ hộp số với động cơ, bu lông bánh đà, và bu lông biến mô phải được siết chặt theo thông số kỹ thuật (Spec Torque) của nhà sản xuất. Việc siết quá chặt hoặc quá lỏng đều có thể gây rò rỉ hoặc làm hỏng các ren và chi tiết.

Quy Trình Bảo Đảm An Toàn Lao Động

Luôn tuân thủ các quy tắc an toàn. Đặt các tấm chắn hoặc rào cản cảnh báo quanh khu vực làm việc. Đảm bảo xe được kê chắc chắn bằng chân chống an toàn (jack stands) sau khi nâng kích. Kỹ thuật viên phải trang bị đầy đủ găng tay bảo hộ, kính bảo hộ và quần áo bảo hộ để tránh tiếp xúc với dầu nóng, hóa chất hoặc các cạnh sắc của kim loại.

Quy Trình Chi Tiết Tháo Rời Hộp Số Ô Tô

Quy trình tháo lắp hộp số ô tô phải được thực hiện theo trình tự nghiêm ngặt. Việc bỏ qua hoặc làm sai một bước có thể làm hư hại các bộ phận liên quan hoặc gây nguy hiểm.

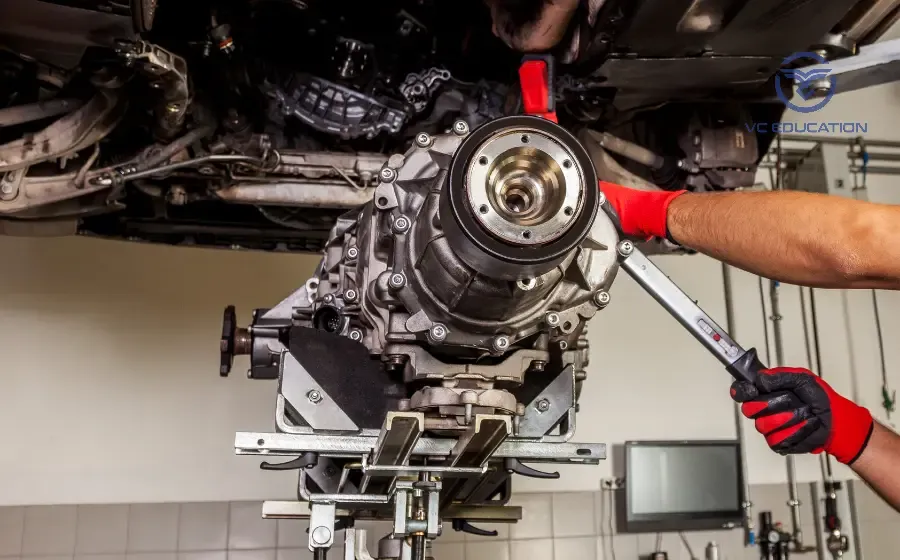

Các bước tháo lắp hộp số ô tô

Bước 1: Vô Hiệu Hóa Nguồn Điện và Nâng Xe An Toàn

Sau khi xe đã đỗ ở vị trí cố định, bước đầu tiên là ngắt kết nối âm (-) ắc quy để vô hiệu hóa hệ thống điện. Việc này giúp ngăn ngừa các sự cố ngắn mạch khi tháo các cảm biến và đầu nối điện tử. Tiếp theo, sử dụng kích nâng để đưa xe lên độ cao phù hợp. Đảm bảo cả bốn bánh xe được nâng và đặt trên chân chống an toàn, đặc biệt là khi tháo các bộ phận truyền động.

Bước 2: Xả Dầu Bôi Trơn Hộp Số

Dầu hộp số phải được xả hết trước khi tháo rời. Kỹ thuật viên cần đặt chậu hứng dầu dưới hộp số, xác định và tháo bu lông xả dầu. Đối với hộp số tự động (AT), có thể cần tháo cả pan dầu (oil pan) để xả hết dầu trong bộ biến mô. Dầu cũ cần được thu gom để xử lý theo quy định về môi trường.

Bước 3: Tháo Các Bộ Phận Liên Kết và Ngoại Vi

Đây là bước phức tạp, bao gồm việc ngắt kết nối tất cả các bộ phận ngoại vi liên quan:

Trục Truyền Động (Drive Shaft)

Tháo bu lông khớp chữ U (universal joint) hoặc khớp đồng tốc nối trục truyền động với bộ vi sai (cầu sau đối với xe RWD) hoặc ngắt kết nối trục bán nguyệt (half-shafts) đối với xe FWD. Đánh dấu vị trí lắp đặt của trục truyền động là cần thiết để đảm bảo lắp lại đúng vị trí, tránh gây rung lắc khi xe hoạt động.

Cảm Biến, Dây Điện và Cáp Điều Khiển

Ngắt kết nối tất cả các đầu nối điện của cảm biến tốc độ (VSS), cảm biến vị trí cần số, các dây cáp điều khiển (đối với hộp số sàn) và cáp chọn số (đối với hộp số tự động). Lưu ý cẩn thận khi tháo các đầu nối điện, tránh làm gãy chốt hoặc đầu cắm.

Bước 4: Ngắt Kết Nối Đường Dầu Làm Mát (Hộp Số Tự Động)

Đối với hộp số tự động, dầu hộp số thường được làm mát thông qua két làm mát riêng hoặc tích hợp với két nước. Kỹ thuật viên phải dùng cờ lê ống chuyên dụng để ngắt kết nối các đường ống dẫn dầu làm mát khỏi hộp số. Cần chuẩn bị sẵn giẻ hoặc nút chặn để ngăn dầu làm mát rò rỉ ra ngoài khi tháo.

Bước 5: Tháo Bu Lông Biến Mô (Torque Converter) hoặc Ly Hợp (Clutch Assembly)

Đây là điểm khác biệt lớn giữa hộp số tự động và hộp số sàn:

Hộp Số Tự Động

Tháo các bu lông giữ bộ biến mô với bánh đà (flywheel/flexplate). Việc này thường yêu cầu xoay động cơ từ từ để tiếp cận từng bu lông. Kỹ thuật viên phải đảm bảo bộ biến mô được đẩy nhẹ vào trong vỏ hộp số để tránh biến mô rơi ra khi hộp số được tách khỏi động cơ.

Hộp Số Sàn

Cần tháo các bu lông giữ ly hợp (clutch cover) với bánh đà. Sau đó, ly hợp và đĩa ma sát sẽ được tháo ra. Đây cũng là thời điểm lý tưởng để kiểm tra tình trạng của bạc đạn ly hợp (throw-out bearing) và bánh đà.

Bước 6: Tháo Hệ Thống Xả (Nếu Cần)

Trên một số mẫu xe, đặc biệt là xe có hệ thống xả đơn hoặc kép đi qua dưới hộp số, việc tháo dỡ một phần hoặc toàn bộ hệ thống ống xả là cần thiết để tạo không gian cho việc tháo lắp hộp số ô tô. Cẩn thận với các bu lông ống xả có thể bị gỉ sét, yêu cầu chất làm lỏng gỉ sét chuyên dụng.

Bước 7: Hạ Hộp Số Ra Khỏi Xe

Sử dụng kích truyền động để hỗ trợ trọng lượng của hộp số. Tháo các bu lông cuối cùng giữ vỏ hộp số với vỏ động cơ. Quá trình này đòi hỏi sự phối hợp và độ chính xác để tránh làm rơi hộp số. Sau khi hộp số đã tách khỏi động cơ, từ từ hạ kích truyền động và trượt hộp số ra khỏi gầm xe một cách an toàn. Cần lưu ý không để hộp số nghiêng quá mức, đặc biệt là hộp số tự động, vì nó có thể làm rơi biến mô.

Cấu Tạo và Phân Loại Hộp Số Ô Tô Chuyên Sâu

Việc hiểu rõ cấu tạo của hộp số giúp kỹ thuật viên tháo lắp hộp số ô tô hiệu quả hơn, đặc biệt trong quá trình kiểm tra, sửa chữa các thành phần bên trong.

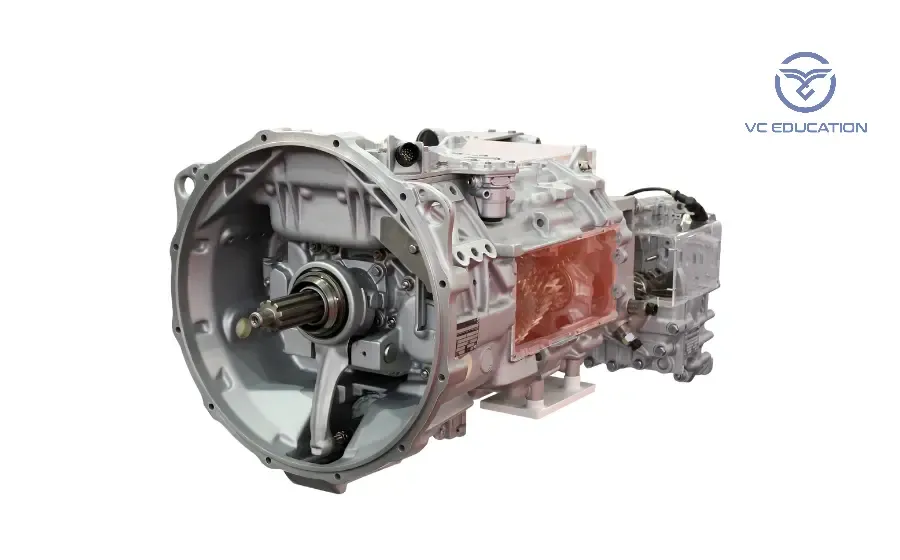

Hộp số ô tô là gì? Cấu tạo chi tiết ra sao?

Khái Niệm Cơ Bản Về Hộp Số

Hộp số là tập hợp các bánh răng và cơ cấu chuyển số, có nhiệm vụ thay đổi tỉ số truyền và hướng truyền động. Nó giúp động cơ luôn hoạt động trong dải tốc độ tối ưu, tạo ra mô-men xoắn cần thiết cho việc khởi động, tăng tốc và leo dốc.

Hộp Số Sàn (Manual Transmission – MT)

Cấu tạo chính của hộp số sàn bao gồm trục sơ cấp (input shaft), trục thứ cấp (output shaft), trục trung gian (counter shaft), các cặp bánh răng và bộ đồng tốc (synchronizer). Bộ đồng tốc là chi tiết quan trọng nhất, giúp đồng bộ hóa tốc độ quay của bánh răng và ống trượt trước khi ăn khớp, cho phép chuyển số mượt mà mà không bị va đập.

Hộp Số Tự Động (Automatic Transmission – AT)

Hộp số tự động phức tạp hơn, sử dụng bộ biến mô (Torque Converter) thay cho ly hợp để truyền lực bằng chất lỏng thủy lực. Cơ cấu truyền động chính là hệ thống bánh răng hành tinh (Planetary Gear Set) kết hợp với các ly hợp đĩa (clutch packs) và phanh (bands). Việc chuyển số được điều khiển tự động bởi bộ điều khiển thủy lực hoặc ECU hộp số (Transmission Control Unit – TCU) dựa trên các tín hiệu từ cảm biến tốc độ và vị trí bướm ga.

Quy Trình Lắp Đặt Hộp Số Ô Tô Tiêu Chuẩn

Quá trình lắp đặt hộp số là đảo ngược của quá trình tháo, nhưng đòi hỏi sự cẩn thận và chú ý cao hơn đến mô-men xoắn và căn chỉnh.

Kiểm Tra và Chuẩn Bị Linh Kiện

Trước khi lắp, mọi bề mặt tiếp xúc (ví dụ: vỏ hộp số và vỏ động cơ) phải được làm sạch hoàn toàn. Các gioăng, phớt dầu cần được kiểm tra và thay thế nếu có dấu hiệu mòn hoặc hư hỏng. Đối với hộp số tự động, đảm bảo bộ biến mô đã được lắp khớp hoàn toàn vào bơm dầu trong hộp số.

Căn Chỉnh và Lắp Đặt Hộp Số

Sử dụng kích truyền động, căn chỉnh hộp số một cách chính xác để trục sơ cấp (hoặc biến mô) vào khớp hoàn toàn với trục khuỷu/bánh đà của động cơ. Cấm tuyệt đối dùng bu lông để kéo hộp số vào vị trí, điều này có thể làm hỏng vỏ hộp số hoặc trục sơ cấp. Hộp số phải trượt vào vị trí một cách tự nhiên.

Siết Bu Lông Theo Mô-men Xoắn Chuẩn

Sau khi hộp số đã vào khớp, tiến hành siết các bu lông giữ hộp số với động cơ. BẮT BUỘC sử dụng đồng hồ đo mô-men xoắn để siết bu lông theo thông số kỹ thuật của nhà sản xuất. Việc tuân thủ mô-men xoắn chuẩn là rất quan trọng để tránh biến dạng vỏ hộp số và đảm bảo độ kín khít.

Kết Nối Lại Các Hệ Thống

Hệ Thống Thủy Lực và Điện

Lắp lại các bu lông biến mô (siết theo mô-men xoắn chuẩn), lắp lại các đường ống làm mát. Nối lại tất cả các cảm biến, dây điện và cáp điều khiển. Kiểm tra kỹ lưỡng để đảm bảo không bỏ sót đầu nối nào.

Trục Truyền Động

Lắp lại trục truyền động (hoặc bán nguyệt) theo các dấu đã đánh dấu ban đầu. Siết chặt các bu lông khớp chữ U theo mô-men xoắn chỉ định.

Bổ Sung Dầu Hộp Số và Kiểm Tra Cuối Cùng

Đổ đúng loại dầu hộp số theo khuyến cáo của nhà sản xuất. Đối với hộp số tự động, việc bổ sung dầu thường được thực hiện theo quy trình kiểm tra và châm thêm đặc biệt, thường yêu cầu động cơ hoạt động và hộp số đạt nhiệt độ nhất định. Cuối cùng, kết nối lại ắc quy và thực hiện kiểm tra chẩn đoán để xóa lỗi và kiểm tra hoạt động của hộp số.

Phân Tích Lý Do và Thời Điểm Cần Tháo Lắp

Thao tác tháo lắp hộp số ô tô là một công đoạn sửa chữa lớn, thường chỉ được thực hiện khi các biện pháp sửa chữa từ bên ngoài không còn hiệu quả.

Bảo Dưỡng Nâng Cao và Sửa Chữa

Tháo lắp hộp số ô tô là cần thiết trong các trường hợp:

• Thay thế Ly Hợp (Hộp số sàn): Việc thay thế bộ ly hợp (đĩa ma sát, mâm ép, bạc đạn) là công việc bảo dưỡng định kỳ lớn, bắt buộc phải tháo hộp số.
• Hư Hỏng Cơ Khí Bên Trong: Tiếng ồn lớn, tiếng cọ xát, hoặc khó chuyển số cho thấy các bánh răng, ổ bi, hoặc bộ đồng tốc đã bị mòn/hỏng.
• Rò Rỉ Dầu Nghiêm Trọng: Rò rỉ qua các phớt trục hoặc phớt vỏ hộp số mà không thể sửa chữa từ bên ngoài.
• Vấn đề Biến Mô (Hộp số tự động): Khi bộ biến mô bị hỏng hoặc cần thay thế.

Đặc biệt, việc tháo lắp hộp số ô tô cần được thực hiện khi sửa chữa liên quan đến trục khuỷu hoặc bánh đà của động cơ, hoặc khi cần can thiệp vào một số vấn đề liên quan đến [động cơ diesel ô tô] (https://vcedu.vn/bai-viet/dong-co-diesel-o-to-cac-loi-thuong-gap/), mặc dù đây là các hệ thống riêng biệt nhưng có liên kết chặt chẽ.

Phân Tích Các Lỗi Thường Gặp Sau Tháo Lắp

Mặc dù quy trình được tuân thủ nghiêm ngặt, vẫn có thể xảy ra các lỗi kỹ thuật do sai sót trong quá trình tháo lắp hộp số ô tô. Việc nhận diện và khắc phục chúng là kỹ năng quan trọng của người thợ.

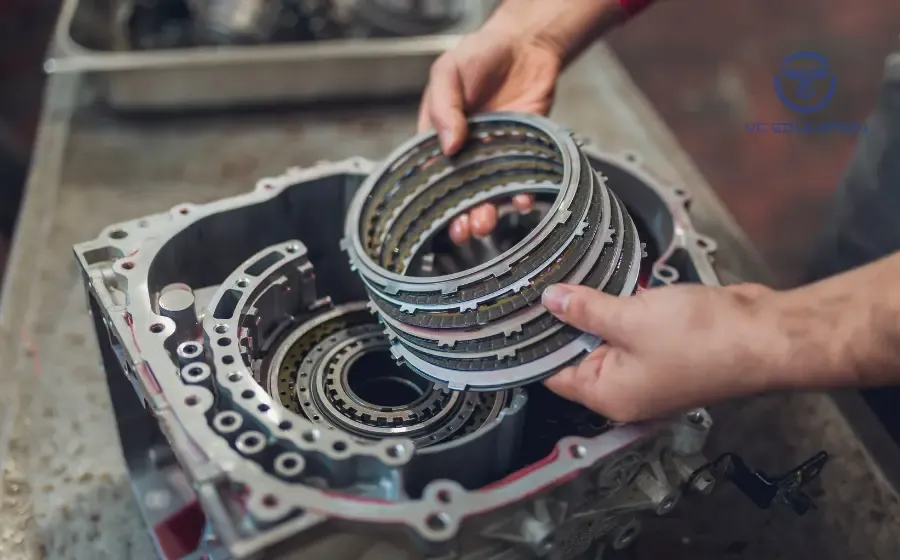

Quy trình tháo lắp hộp số của ô tô

Hộp Số Không Hoạt Động hoặc Chuyển Số Bị Lỗi

Sau khi lắp lại, nếu hộp số không thể chuyển số hoặc bị lỗi, nguyên nhân phổ biến nhất là lắp sai các cảm biến hoặc quên kết nối đầu nối điện (hệ thống dây bị đứt). Đối với hộp số tự động, việc lắp không khớp biến mô vào bơm dầu là một lỗi nghiêm trọng, gây hỏng bơm ngay khi khởi động. Kỹ thuật viên cần quét mã lỗi (DTCs) và kiểm tra lại toàn bộ sơ đồ dây điện và các khớp nối cảm biến.

Rò Rỉ Dầu Hộp Số

Rò rỉ là dấu hiệu rõ ràng của việc không tuân thủ mô-men xoắn chuẩn khi siết bu lông hoặc lắp gioăng, phớt không đúng kỹ thuật. Phớt trục sơ cấp bị rò rỉ thường do biến mô lắp sai khi hạ hộp số xuống. Cách khắc phục là xác định chính xác vị trí rò rỉ và thay thế gioăng/phớt mới, đồng thời siết lại bu lông theo mô-men xoắn đã quy định.

Tiếng Ồn và Rung Lắc Sau Khi Lắp

Tiếng ồn lạ có thể xuất phát từ việc lắp đặt trục truyền động không cân bằng (không theo dấu ban đầu) hoặc do bu lông giữ hộp số với động cơ bị lỏng. Đối với hộp số sàn, tiếng ồn có thể do lắp sai bộ ly hợp hoặc hư hỏng vòng bi dẫn hướng. Kỹ thuật viên phải kiểm tra độ cân bằng của trục truyền động và đảm bảo tất cả các bu lông liên kết đều đạt mô-men xoắn chuẩn.

Hộp Số Nhanh Bị Nóng Quá Mức

Quá nhiệt thường liên quan đến mức dầu hộp số không đủ hoặc lắp sai đường ống làm mát (dẫn đến dầu không được lưu thông qua két làm mát). Việc này đòi hỏi phải kiểm tra lại mức dầu theo quy trình chuẩn và đảm bảo không có tắc nghẽn trong hệ thống làm mát dầu.

Thao tác tháo lắp hộp số ô tô là một phần không thể thiếu trong chu trình sửa chữa lớn của một chiếc xe, nó đòi hỏi sự kết hợp giữa kiến thức lý thuyết về cấu tạo hệ thống truyền lực và kinh nghiệm thực tiễn về cơ khí chính xác. Từ khâu chuẩn bị dụng cụ, đánh giá chẩn đoán, đến việc tuân thủ nghiêm ngặt quy trình tháo rời, lắp đặt, và kiểm tra cuối cùng, mỗi bước đều đóng vai trò then chốt trong việc khôi phục hiệu suất vận hành của xe. Việc nắm vững các thông số mô-men xoắn, phương pháp căn chỉnh chính xác, và khả năng chẩn đoán các lỗi sau lắp đặt sẽ giúp kỹ thuật viên đảm bảo hộp số vận hành trơn tru, bền bỉ, từ đó gia tăng độ tin cậy và tuổi thọ tổng thể của phương tiện.

Ngày cập nhật gần nhất 22/12/2025 by David Nguyễn
